3.15. Замена прокладки впускной трубы и выпускного коллектора

Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости на автомобиле с двигателем ВАЗ-2106» ).

Снимаем карбюратор (см. «Снятие карбюратора» ).

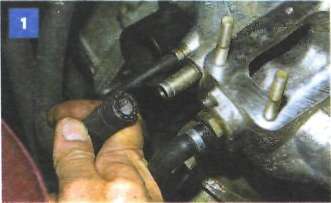

Снимаем гофрированный шланг с патрубка заборника подогретого воздуха.

Замена прокладки впускной трубы и выпускного коллектора

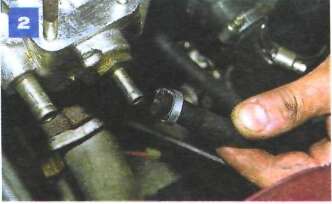

Ослабив хомут крепления шланга вакуумного усилителя тормозов, снимаем шланг со штуцера впускной трубы.

Замена прокладки впускной трубы и выпускного коллектора

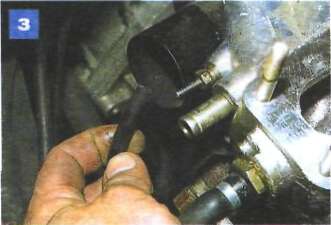

Также ослабив хомут крепления, отсоединяем шланг отвода охлаждающей жидкости от штуцера впускной трубы.

Замена прокладки впускной трубы и выпускного коллектора

Снимаем со штуцера впускной трубы трубку подвода разрежения к электропневмоклапану системы ЭПХХ.

Замена прокладки впускной трубы и выпускного коллектора

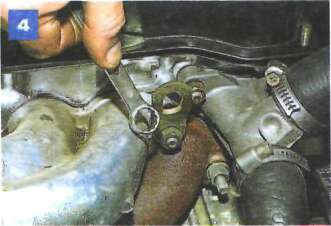

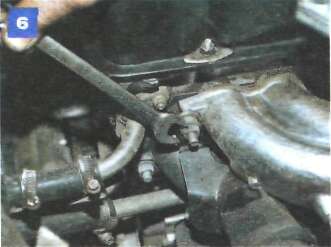

Накидным ключом «на 13» отворачиваем гайку крепления переднего рыма двигателя...

Замена прокладки впускной трубы и выпускного коллектора

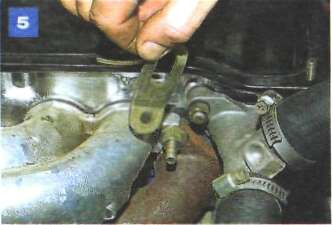

..и снимаем рым.

Замена прокладки впускной трубы и выпускного коллектора

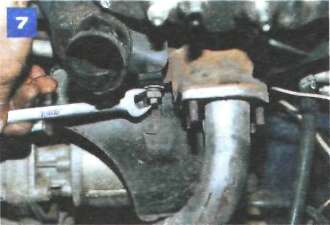

Ключом «на 13» отворачиваем гайку верхнего крепления заборника подогретого воздуха...

Замена прокладки впускной трубы и выпускного коллектора

...и гайку нижнего крепления.

Замена прокладки впускной трубы и выпускного коллектора

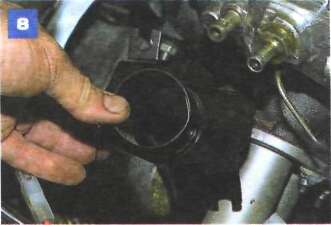

Снимаем заборник подогретого воздуха.

Замена прокладки впускной трубы и выпускного коллектора

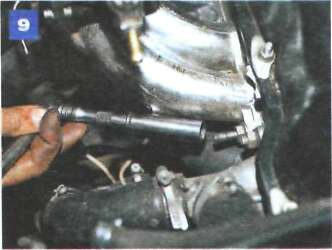

Головкой «на 13» с удлинителем отворачиваем пять общих гаек крепления впускной трубы и выпускного коллектора.

Замена прокладки впускной трубы и выпускного коллектора

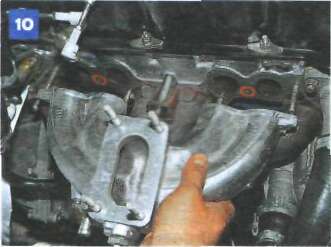

Снимаем впускную трубу со шпилек головки блока цилиндров.

Замена прокладки впускной трубы и выпускного коллектора

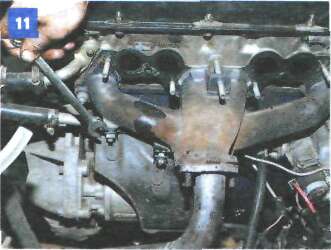

Ключом «на 13» отворачиваем две гайки крепления теплозащитного экрана стартера к выпускному коллектору,...

Замена прокладки впускной трубы и выпускного коллектора

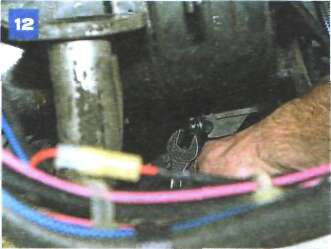

...а ключом «на 10» - болт крепления экрана к кронштейну правой опоры силового агрегата.

Снимаем теплозащитный экран.

Отсоединяем от выпускного коллектора приемную трубу (см. «Снятие приемной трубы на автомобиле с двигателем ВАЗ-2106» ).

Замена прокладки впускной трубы и выпускного коллектора

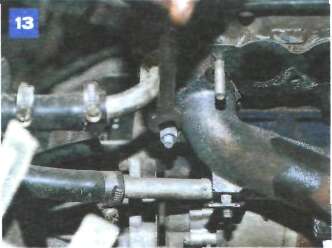

Ключом «на 13» отворачиваем две крайние гайки крепления (по одной с каждой стороны) выпускного коллектора.

Замена прокладки впускной трубы и выпускного коллектора

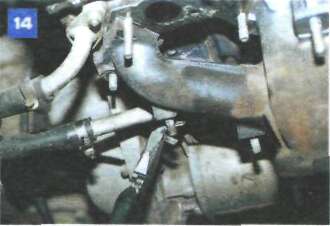

Пассатижами отводим кронштейн крепления отводящей трубки радиатора отопителя от выпускного коллектора.

Замена прокладки впускной трубы и выпускного коллектора

Снимаем выпускной коллектор...

Замена прокладки впускной трубы и выпускного коллектора

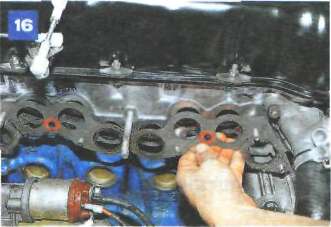

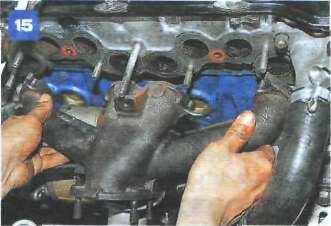

...и уплотнительную прокладку впускной трубы и выпускного коллектора (она состоит из двух частей).

Перед установкой выпускного коллектора и впускной трубы очищаем их приваленные плоскости, а также приваленную плоскость головки блока цилиндров от нагара и остатков старой прокладки. Новую прокладку смазываем тонким слоем герметика в зоне отверстий под каналы системы охлаждения и устанавливаем снятые детали в обратной последовательности. На резьбу шпилек наносим графитовую смазку.
