3.3. Замена прокладки крышки головки блока цилиндров

Снимаем корпус воздушного фильтра (см. «Снятие корпуса воздушного фильтра»). Отсоединяем от карбюратора трос привода воздушной заслонки (см. «Снятие троса привода воздушной заслонки карбюратора»). Отсоединяем от карбюратора и кронштейна крышки головки блока цилиндров трос привода дроссельных заслонок (см. «Снятие троса привода дроссельных заслонок карбюратора» ).

Замена прокладки крышки головки блока цилиндров

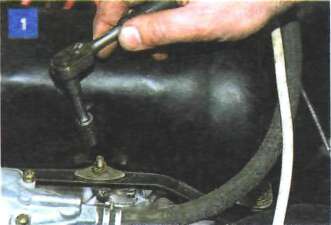

Головкой «на 10» отворачиваем восемь гаек крепления крышки головки блока цилиндров.

Замена прокладки крышки головки блока цилиндров

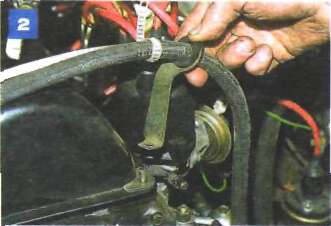

Снимаем с передней левой шпильки крепления крышки кронштейн с топливным шлангом.

Замена прокладки крышки головки блока цилиндров

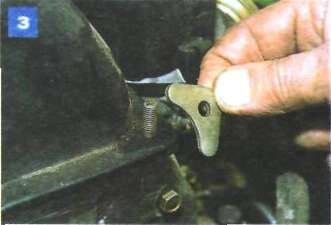

Снимаем со шпилек головки блока цилиндров восемь прижимных шайб крышки.

Замена прокладки крышки головки блока цилиндров

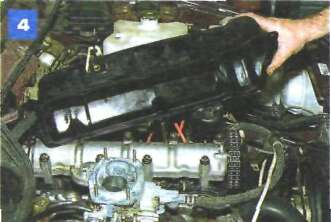

Снимаем крышку головки блока цилиндров.

Замена прокладки крышки головки блока цилиндров

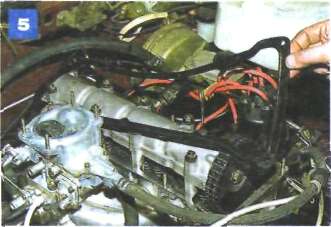

Снимаем прокладку крышки.

Устанавливаем новую прокладку и снятые детали в обратной последовательности. Гайки крепления крышки затягиваем в порядке, показанном на рис. 1.

Замена прокладки крышки головки блока цилиндров

Рис. 1. Порядок затяжки гаек крепления крышки головки блока цилиндров
