4.15. Снятие радиатора на автомобиле с двигателем ВАЗ-2106

Работу выполняем на холодном двигателе.

Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости на автомобиле с двигателем ВАЗ-2106» ).

Отсоединяем колодку жгута проводов питания электровентилятора системы охлаждения (см. «Снятие электровентилятора системы охлаждения») и провода от датчика включения электровентилятора (см. «Снятие датчика включения электровентилятора на автомобиле с двигателем ВАЗ-2106» ).

Радиатор можно демонтировать вместе с электровентилятором и его кожухом, либо предварительно сняв электровентилятор и кожух (см. «Снятие электровентилятора системы охлаждения» ). Операции по демонтажу радиатора показаны при снятом кожухе электровентилятора.

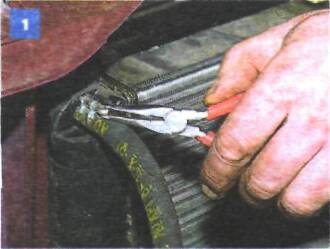

Ослабляем хомут крепления пароотводящей трубки к патрубку радиатора...

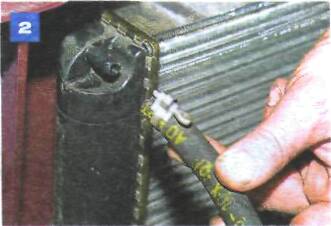

...и осторожно, чтобы не отломить пластмассовый штуцер радиатора, отсоединяем от него трубку.

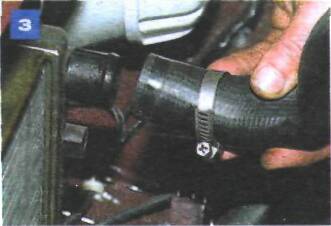

Ослабляем винт хомута крепления верхнего (подводящего) шланга радиатора...

...и снимаем шланг с патрубка радиатора.

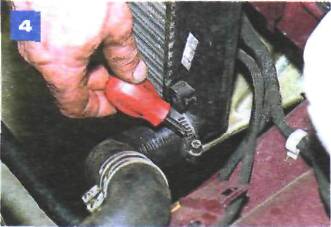

Ослабляем винт хомута крепления нижнего (отводящего) шланга радиатора...

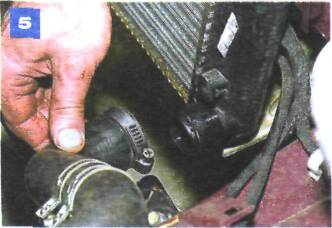

...и также снимаем шланг с патрубка радиатора.

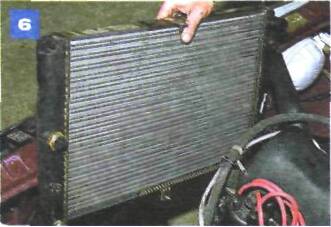

Вынимаем радиатор.

В резьбовое отверстие левого бачка радиатора ввернут штуцер шланга, соединяющего радиатор и расширительный бачок. При необходимости...

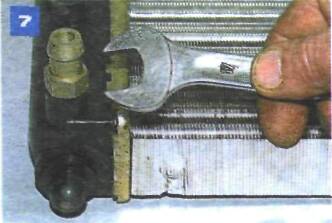

...ключом «на 17» отворачиваем штуцер...

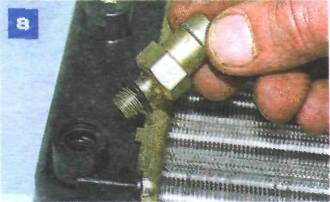

...и вынимаем его вместе с резиновым уплотнительным кольцом.

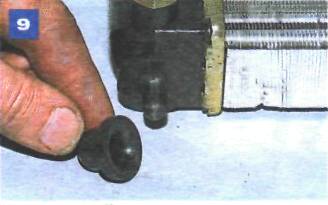

Не потеряйте резиновые втулки нижних креплений радиатора,...

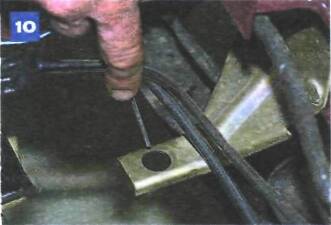

...которые при установке радиатора входят в отверстия кронштейнов, закрепленных на нижней поперечине передка кузова.

Устанавливаем радиатор в обратной последовательности, стараясь не повредить его пластины о детали двигателя и кузова. Заправляем систему охлаждающей жидкостью.
