5.7. Разборка топливного насоса

Очистить (заменить) сетчатый фильтр и заменить диафрагмы можно, не снимая насос с двигателя. (Для наглядности выполняем эти операции на демонтированном насосе двигателя ВАЗ-2106.)

Разборка топливного насоса

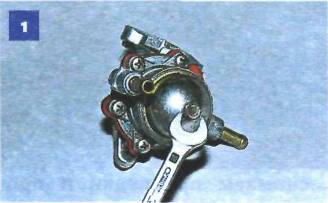

Ключом «на 10» отворачиваем болт крепления крышки насоса.

Разборка топливного насоса

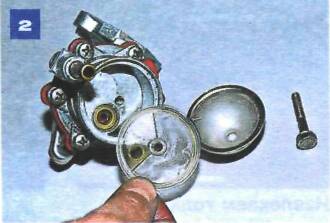

Снимаем крышку и вынимаем сетчатый фильтр.

Разборка топливного насоса

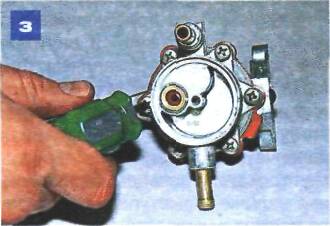

Крестообразной отверткой отворачиваем шесть винтов, соединяющих верхний и нижний корпуса насоса,...

Разборка топливного насоса

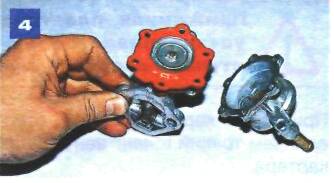

...и разъединяем корпуса.

Разборка топливного насоса

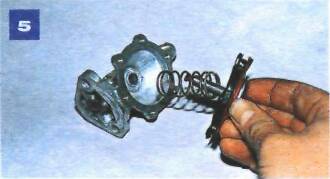

Вдавив и повернув диафрагменный узел на 90°, вынимаем его из нижней части корпуса и снимаем со штока пружину.

Разборка топливного насоса

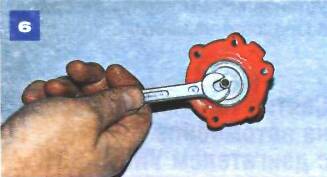

Ключом «на 8» отворачиваем гайку крепления штока...

Разборка топливного насоса

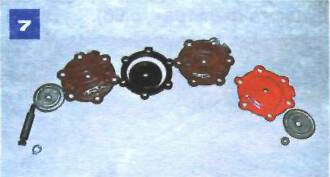

...и последовательно снимаем: верхнюю стальную тарелку, две рабочие и предохранительную диафрагмы, наружную и внутреннюю дистанционные проставки, нижнюю тарелку и шайбу.

Собираем насос в обратной последовательности. При установке диафрагм совмещаем их отверстия с отверстиями нижнего корпуса насоса.

Разборка топливного насоса

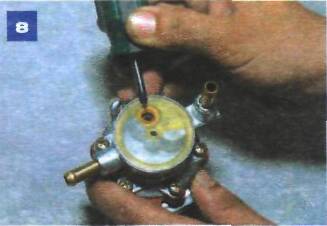

Сетчатый фильтр устанавливаем в корпус насоса так, чтобы его отверстие располагалось над клапаном. Отбортовка отверстия фильтра должна войти в отверстие клапана.

Насос двигателя УМПО-331 разбирается практически аналогично, за исключением того, что крышка насоса крепится к верхнему корпусу двумя винтами.
