6.4. Разборка карбюратора

Большинство операций по разборке карбюратора можно выполнить, не снимая его с двигателя. Порядок разборки во многих случаях может быть произвольным. При сборке избегайте перетяжки резьбовых соединений, так как детали карбюратора изготовлены из пластичных сплавов. Нельзя подтягивать винты и гайки на нагретом карбюраторе, это может привести к деформации деталей!

Разборка карбюратора ДААЗ-2140-1107010-70

Разборка карбюратора

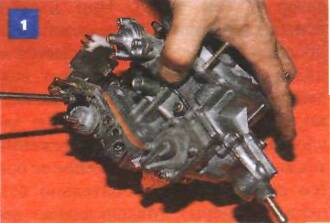

Крестообразной отверткой отворачиваем винт крепления скобы пневмоклапана.

Разборка карбюратора

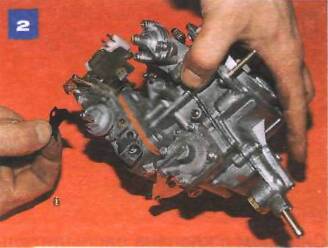

Снимаем скобу...

Разборка карбюратора

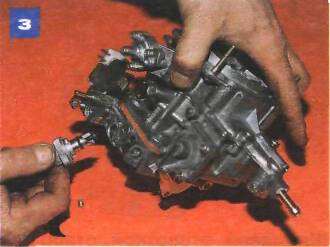

...и вынимаем пневмоклапан.

Разборка карбюратора

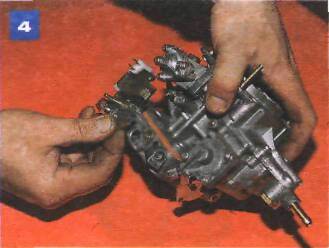

Снимаем пружинный фиксатор клапана.

Разборка карбюратора

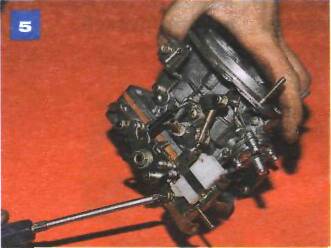

Отворачиваем два винта крепле ния микровыключателя...

Разборка карбюратора

...и снимаем его.

Разборка карбюратора

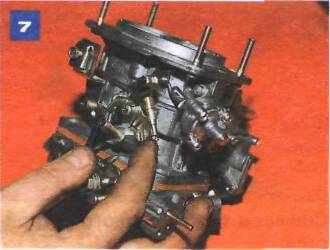

Отсоединяем телескопическую тягу пускового устройства от трехплечего рычага.

Разборка карбюратора

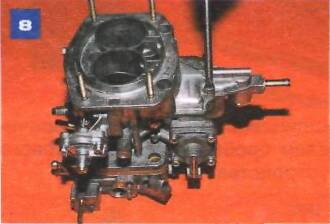

Крестообразной отверткой отворачиваем пять винтов крышки карбюратора...

Разборка карбюратора

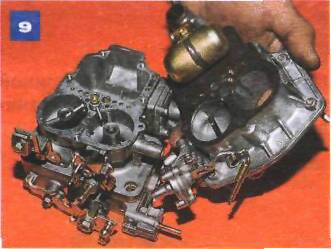

...и снимаем крышку.

Разборка карбюратора

Отсоединяем телескопическую тягу от рычага оси воздушной заслонки.

Разборка карбюратора

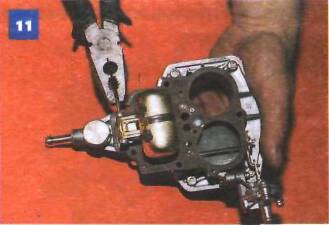

Пассатижами вынимаем ось поплавка...

Разборка карбюратора

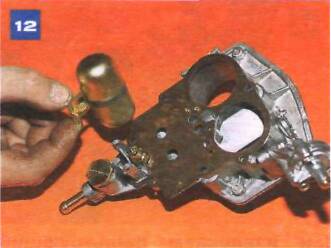

...и снимаем поплавок.

Разборка карбюратора

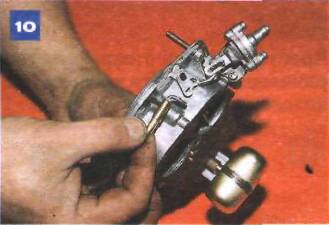

Извлекаем иглу.

Разборка карбюратора

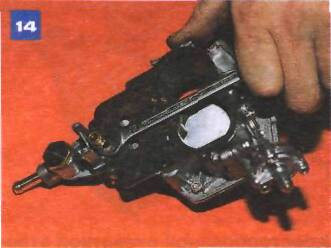

Ключом «на 10» отворачиваем корпус игольчатого клапана.

Разборка карбюратора

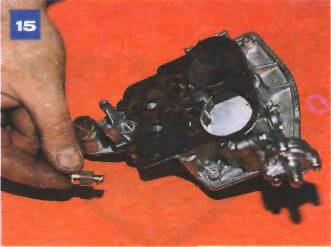

Под корпусом клапана — уплотняющая шайба.

Разборка карбюратора

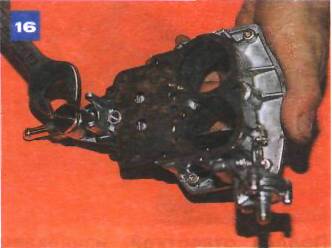

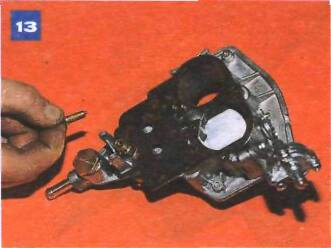

Ключом «на 19» отворачиваем пробку...

Разборка карбюратора

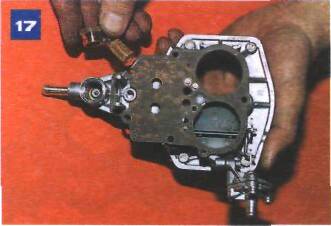

...и извлекаем фильтрующий элемент.

Разборка карбюратора

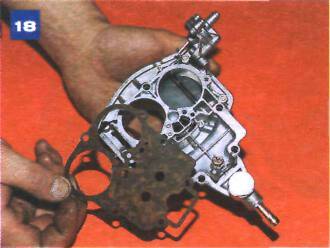

Снимаем прокладку крышки.

Разборка карбюратора

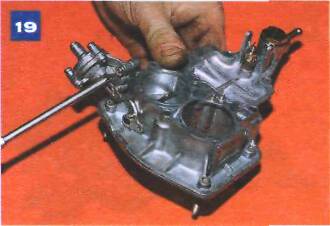

Крестообразной отверткой отворачиваем два винта крепления корпуса пускового устройства...

Разборка карбюратора

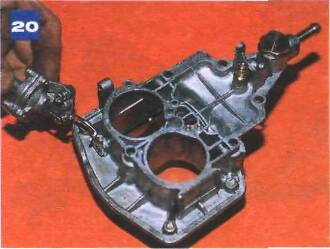

...и снимаем корпус в сборе.

Разборка карбюратора

Поддев отверткой, извлекаем резиновое уплотнительное кольцо.

Разборка карбюратора

Снимаем тягу пускового устройства.

Разборка карбюратора

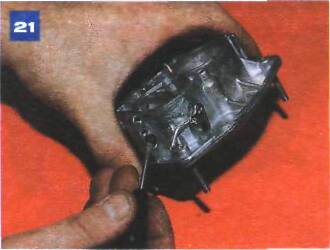

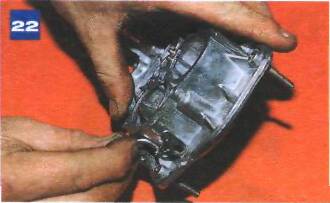

Шлицевой отверткой отворачиваем пробку корпуса пускового устройства.

Разборка карбюратора

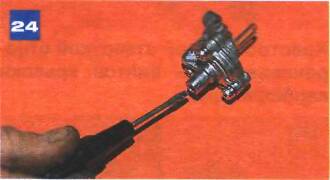

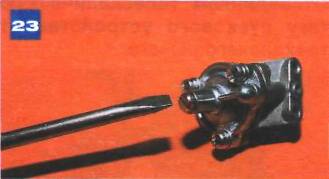

Шлицевой отверткой с шириной лезвия не более 3 мм отворачиваем регулировочный винт.

Разборка карбюратора

Крестообразной отверткой отворачиваем три винта крышки пускового устройства.

Разборка карбюратора

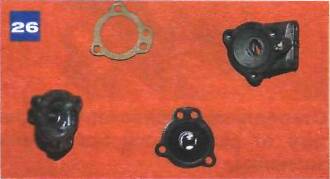

Элементы пускового устройства.

Разборка карбюратора

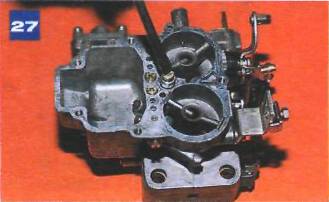

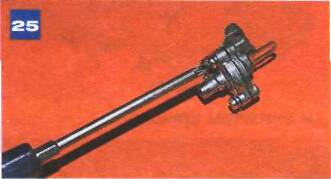

Шлицевой отверткой отворачиваем клапан ускорительного насоса.

Разборка карбюратора

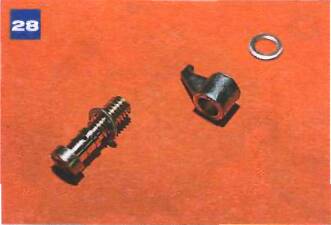

Снимаем с клапана распылитель и уплотняющие кольца.

Разборка карбюратора

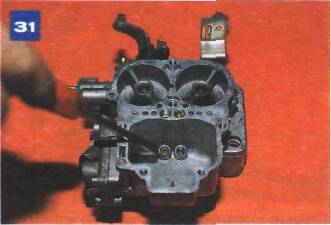

Шлицевой отверткой отворачиваем два воздушных жиклера главной дозирующей системы.

Разборка карбюратора

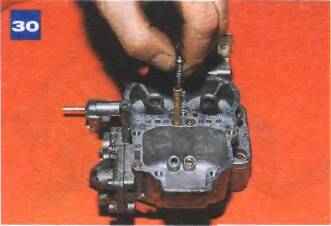

Ввернув (неглубоко!) в эмульсионную трубку саморез, извлекаем ее из колодца. Так же поступаем и с другой трубкой.

Разборка карбюратора

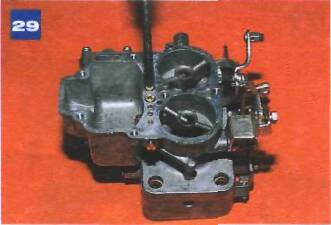

Шлицевой отверткой отворачиваем два главных топливных жиклера.

Разборка карбюратора

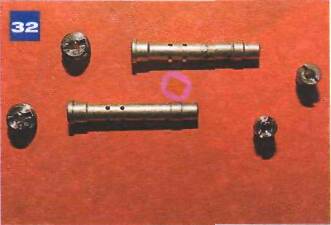

Топливные, воздушные жиклеры, эмульсионные трубки главной дозирующей системы.

Разборка карбюратора

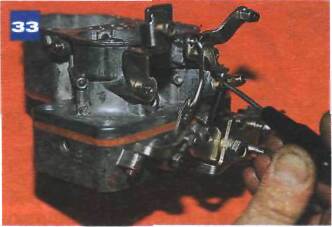

Снимаем возвратную пружину.

Разборка карбюратора

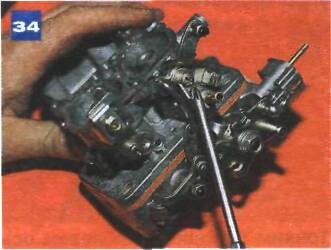

Крестообразной отверткой отворачиваем винт крепления трех-плечего рычага.

Разборка карбюратора

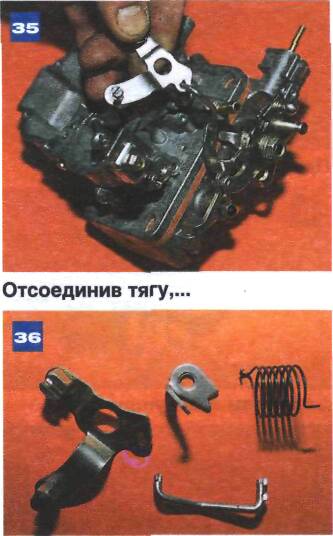

...снимаем кронштейн, тягу, рычаг и пружину.

Разборка карбюратора

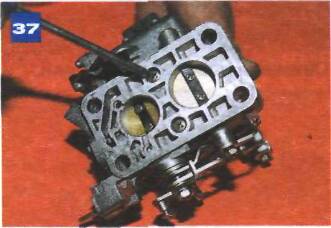

Крестообразной отверткой отворачиваем два винта крепления корпуса дроссельных заслонок.

Разборка карбюратора

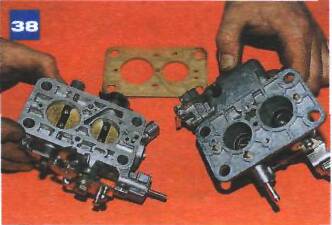

Снимаем корпус дроссельных заслонок и теплоизолирующую прокладку.

Разборка карбюратора

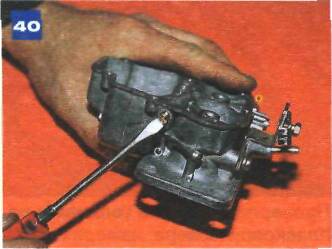

Шлицевой отверткой отворачиваем корпус топливного жиклера холостого хода...

Разборка карбюратора

...и корпус топливного жиклера переходной системы.

Разборка карбюратора

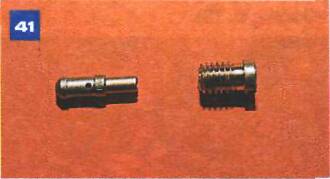

Вынимаем топливный жиклер из корпуса.

Разборка карбюратора

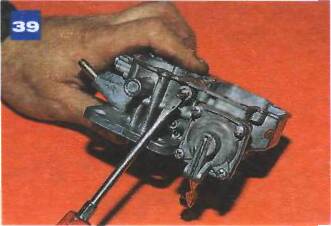

Крестообразной отверткой отворачиваем четыре винта крышки ускорительного насоса...

Разборка карбюратора

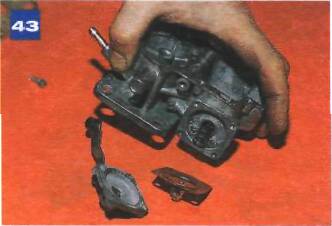

...и снимаем крышку и диафрагму.

Разборка карбюратора

Выколоткой из мягкого металла выбиваем малые диффузоры.

Разборка карбюратора

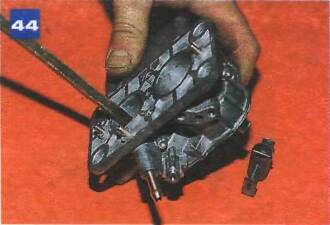

Расконтриваем гайку оси дроссельной заслонки первой камеры.

Разборка карбюратора

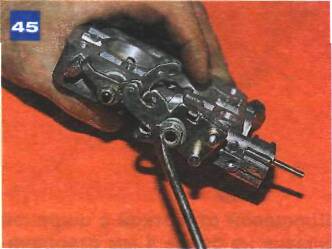

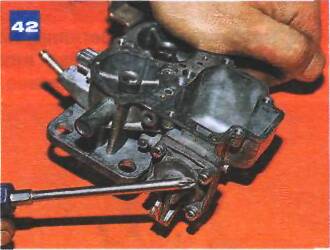

Ключом «на 11» отворачиваем гайку.

Разборка карбюратора

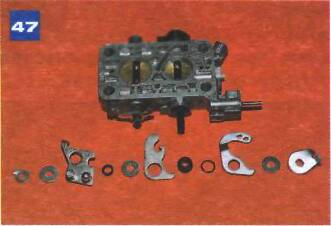

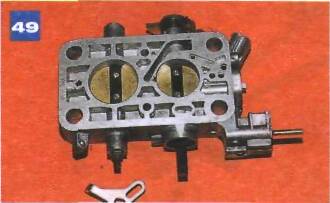

Снимаем рычаги, шайбы и втулку с оси дроссельной заслонки.

Разборка карбюратора

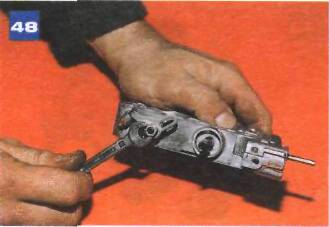

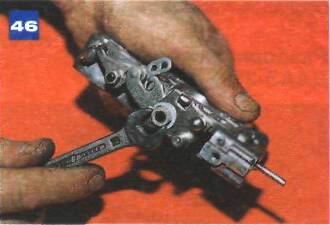

Ключом «на 8» отворачиваем гайку оси дроссельной заслонки второй камеры.

Разборка карбюратора

Снимаем рычаг привода заслонки.

Разборка карбюратора

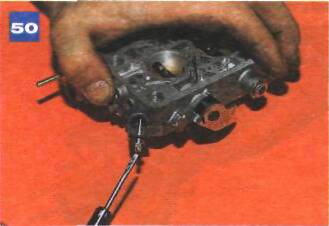

Шлицевой отверткой с шириной лезвия не более 4 мм отворачиваем винт качества.

Собираем карбюратор в обратной последовательности.
