7.12. Снятие валика распределителя

Снятие валика распределителя

Снимаем распределитель с двигателя (см. «Снятие распределителя зажигания» ).

Снимаем крышку и ротор распределителя (см. «Снятие крышки и ротора распределителя зажигания» ).

Снимаем контактную группу прерывателя (см. «Проверка и регулировка зазора между контактами прерывателя»). Снимаем неподвижную пластину контактной группы прерывателя (см. «Снятие неподвижной пластины контактной группы прерывателя» ).

Снятие валика распределителя

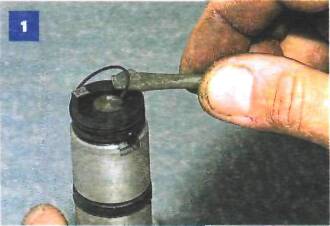

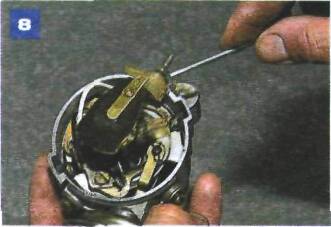

Поддеваем отверткой пружинное кольцо штифта крепления муфты валика распределителя...

Снятие валика распределителя

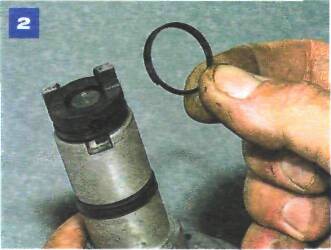

...и снимаем пружинное кольцо.

Оперев хвостовик о губки тисков, ...

Снятие валика распределителя

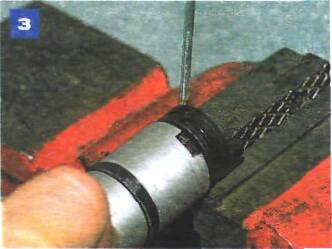

...бородком выбиваем штифт крепления муфты.

Снятие валика распределителя

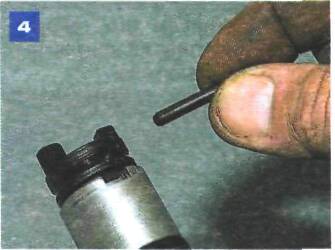

Вынимаем штифт...

Снятие валика распределителя

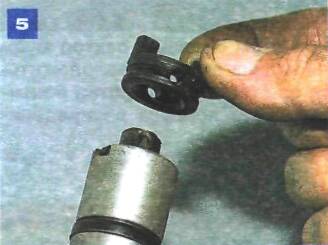

...и снимаем муфту.

Снятие валика распределителя

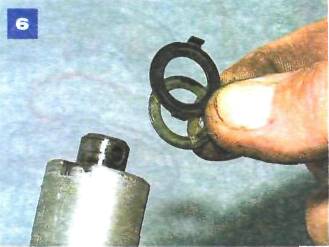

Снимаем стопорную (с лепестками) и упорную шайбы.

Снятие валика распределителя

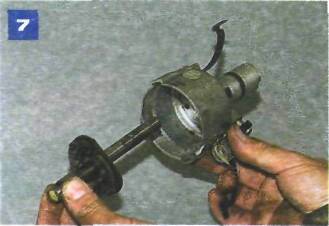

Вынимаем валик в сборе с центробежным регулятором опережения зажигания из корпуса распределителя.

Устанавливаем детали в обратной последовательности. При монтаже муфты устанавливаем на валик ротор распределителя...

Снятие валика распределителя

...и ориентируем его токораз-носную пластину на контактный болт распределителя.

Снятие валика распределителя

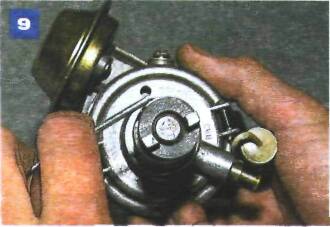

При этом больший сектор муфты валика должен расположиться со стороны отверстия в нижней части корпуса распределителя.

В таком положении совмещаем отверстия в муфте с отверстием в валике и фиксируем муфту штифтом, а штифт - пружинным кольцом.

Устанавливаем снятые детали в обратной последовательности. Регулируем зазор между контактами прерывателя (см. «Проверка и регулировка зазора между контактами прерывателя») и угол опережения зажигания (см. «Регулировка момента зажигания» ).

Снятие катушки зажигания

Снятие валика распределителя

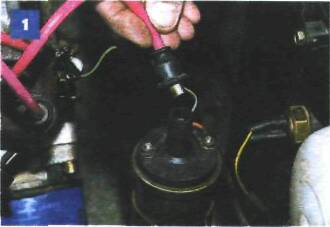

Вынимаем из гнезда крышки катушки высоковольтный провод.

Снятие валика распределителя

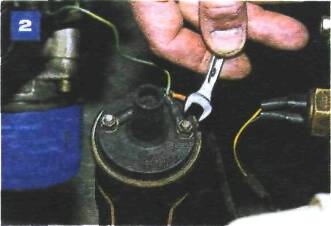

Ключом «на 8» отворачиваем гайку крепления клеммы двух проводов зеленого цвета, ведущих к контакту распределителя зажигания и обеспечивающих работу тахометра и экономайзера принудительного холостого хода (ЭПХХ).

Снятие валика распределителя

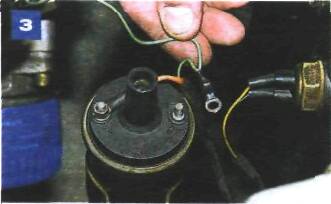

Отсоединяем наконечник проводов зеленого цвета от вывода «1» катушки.

Аналогично отсоединяем от вывода «+Б» катушки наконечник двух проводов, подводящих +12 В к системе зажигания (оранжевого цвета).

Снятие валика распределителя

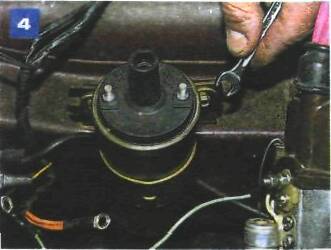

Ключом «на 8» ослабляем два самореза крепления катушки к кронштейну на правом лонжероне кузова.

Снятие валика распределителя

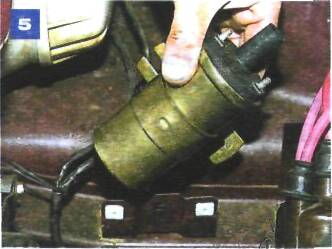

Снимаем катушку зажигания.

Устанавливаем катушку в обратной последовательности.
