3.1. Сцепление

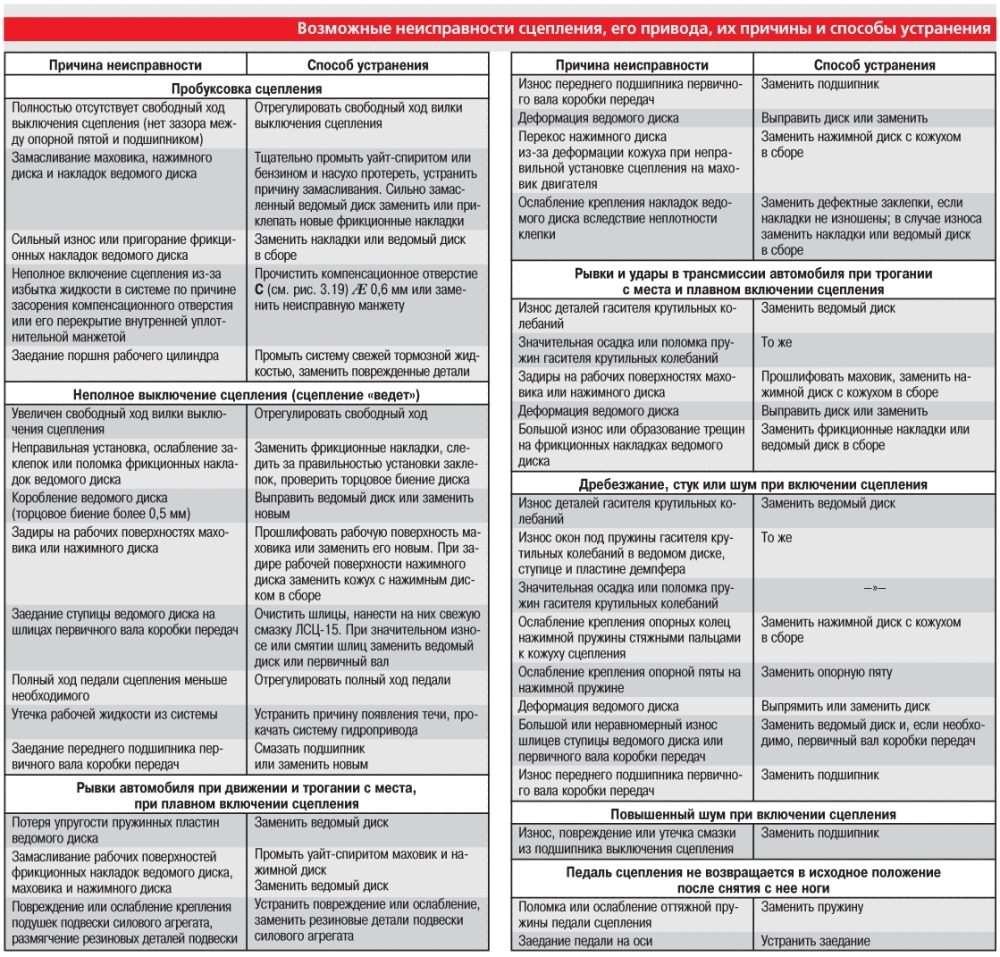

Возможные неисправности сцепления, его привода, их причины и способы устранения
Сцепление

Особенности конструкции

Сцепление

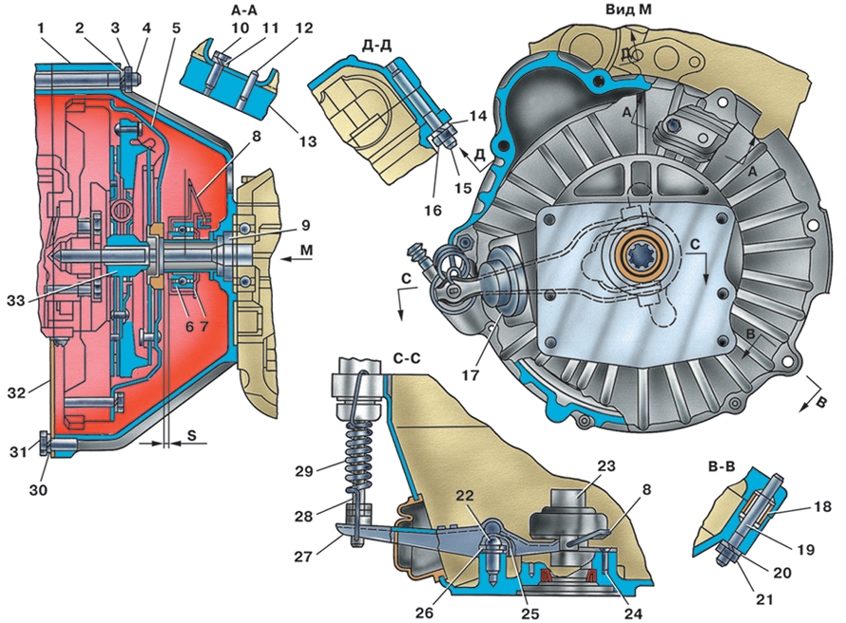

Рис. 3.1. Сцепление: 1 – картер сцепления; 2, 11, 14, 20, 30 – шайбы; 3, 16, 21 – гайки; 4, 15 – шпильки крепления картера сцепления; 5 – кожух сцепления в сборе с нажимным диском; 6 – подшипник выключения сцепления; 7 – фланец подшипника; 8 – соединительная пружина; 9 – манжета в сборе; 10 – болт крепления кожуха; 12 – установочный штифт; 13 – маховик; 17 – защитный чехол вилки выключения сцепления; 18 – трубчатый установочный штифт картера сцепления; 19 – шпилька крепления стартера и картера сцепления; 22 – шаровая опора вилки; 23 – первичный вал коробки передач; 24 – винт крепления кронштейна вилки; 25 – пружина вилки; 26 – шайба шаровой опоры; 27 – вилка выключения сцепления; 28 – толкатель вилки; 29 – оттяжная пружина вилки; 31 – болт крепления грязезащитного щитка; 32 – грязезащитный щиток; 33 – ведомый диск в сборе


На автомобиле установлено сухое однодисковое сцепление с центральной нажимной пружиной и гасителем крутильных колебаний (демпфером), смонтированным на ведомом диске; привод сцепления гидравлический. Двигатель УМПО-331 оснащен сцеплением мод. 2126, двигатель ВАЗ-2106 – сцеплением производства ВАЗ. Оба сцепления имеют одинаковую конструкцию, отличаются только размером и формой деталей.

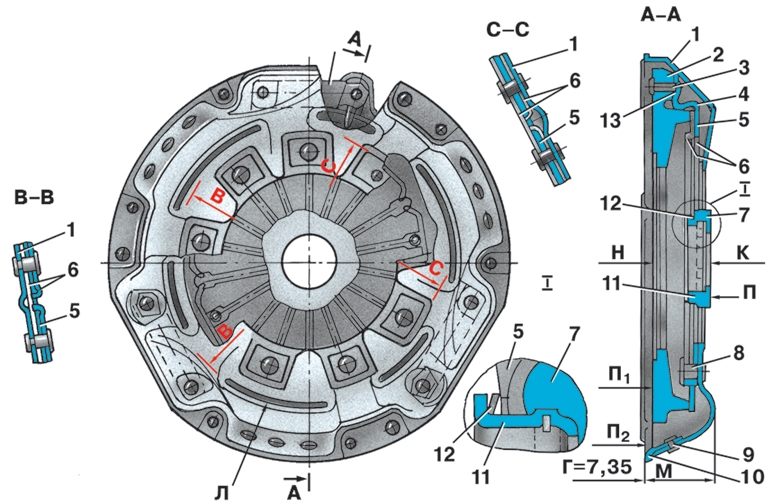

Нажимной диск сцепления с кожухом в сборе
Рис. 3.2. Нажимной диск сцепления с кожухом в сборе: 1 – кожух сцепления; 2 – нажимной диск; 3, 9 – заклепки; 4 – соединительное звено; 5 – нажимная пружина; 6 – стопорное кольцо; 7 – опорная пята; 8 – стяжной палец; 10 – балансировочный грузик; 11 – центральная втулка; 12 – пружинное коническое кольцо; 13 – соединительная пластина


Особенности конструкции проиллюстрированы на примере сцепления, агрегатированного с двигателем мод. 331. Основными частями сцепления являются нажимной диск с кожухом 5 (рис. 3.1) и ведомый диск 33, размещенные в отлитом из алюминиевого сплава картере 1. Кожух крепится к маховику двигателя шестью болтами 10, а с нажимным диском соединяется через нажимную пружину тремя парами упругих соединительных пластин 13 (рис. 3.2). Ведомый диск установлен между маховиком двигателя и нажимным диском на шлицах первичного вала коробки передач 23 (см. рис. 3.1).

Ремонт сцепления
Снятие сцепления
1. Отверните болты крепления фланца заднего карданного вала к фланцу ведущей шестерни заднего моста.
2. Отверните болты крепления промежуточной опоры карданных валов и отсоедините передний карданный вал от фланца эластичной муфты.
3. Отверните болты крепления коробки передач к картеру сцепления и снимите коробку (см. «Снятие коробки передач»).

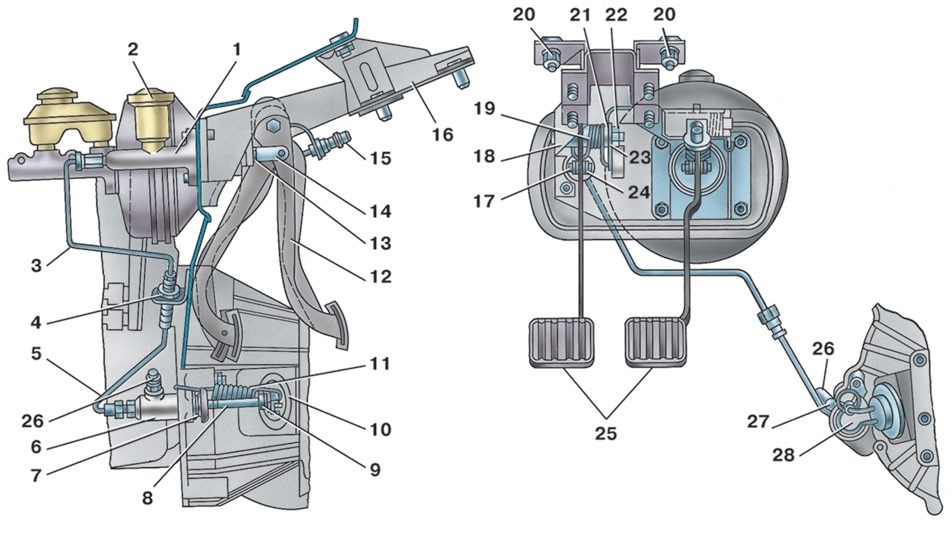

Привод выключения сцепления
Рис. 3.3. Привод выключения сцепления: 1 – главный цилиндр сцепления; 2 – питающий бачок главного цилиндра сцепления; 3 – соединительная трубка; 4 – соединительная гайка; 5 – гибкий шланг; 6 – рабочий цилиндр; 7 – защитный колпак; 8 – толкатель вилки; 9 – наконечник толкателя; 10 – защитный чехол сцепления; 11 – оттяжная пружина вилки выключения сцепления; 12 – педаль сцепления; 13 – контргайка; 14 – наконечник толкателя; 15 – выключатель сигнала торможения; 16 – кронштейн педали сцепления; 17 – палец; 18 – ось педали; 19 – возвратная пружина; 20 – гайка; 21 – втулка оси педали; 22 – гайка; 23 – шайба; 24 – шплинт; 25 – накладка педали; 26 – защитный колпачок клапана; 27 – клапан выпуска воздуха; 28 – вилка выключения сцепления


4. Снимите стопорное кольцо рабочего цилиндра 6 (рис. 3.3) при помощи специальных круглогубцев, после чего выньте цилиндр из отверстия в приливе картера, выдвинув его вперед. Рабочий цилиндр оставьте висеть на соединительном шланге 5 гидропривода сцепления.
5. Отверните болты 31 (см. рис. 3.1) крепления штампованного щитка 32 к картеру сцепления и снимите щиток.
6. Отверните гайки 16 крепления стартера к блоку цилиндров и снимите стартер со шпилек 15.
7. Отсоедините крепление подвески глушителя и выхлопной трубы и наклоните двигатель назад, насколько позволяют передние опоры подвески двигателя.
8. Отверните гайки крепления картера сцепления к блоку цилиндров двигателя, после чего отодвиньте картер назад и снимите его с установочных штифтов 18 и шпилек 4 и 19 крепления к блоку цилиндров.
9. Ослабьте болты 10 крепления кожуха сцепления к маховику, последовательно отворачивая их на один оборот по диагонали во избежание деформации кожуха.
10. После вывертывания крепежных болтов снимите кожух сцепления с установочных штифтов 12 и ведомый диск 33.
Определение технического  состояния сцепления
1. При появлении задиров, забоин, кольцевых рисок и следов износа поверхности трения маховика и нажимного диска, а также при короблении последнего допускается шлифовка их рабочих поверхностей.

Минимально допустимая толщина нажимного диска

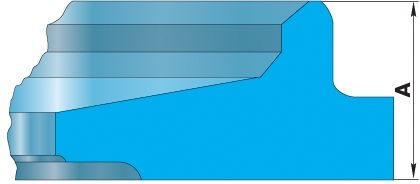

Рис. 3.4. Минимально допустимая толщина нажимного диска


2. Кожух сцепления с нажимным диском в сборе является неразборным узлом, поэтому шлифовать нажимной диск рекомендуется только в условиях ремонтного предприятия. После шлифовки рабочей поверхности нажимного диска его общая толщина, определяемая размером А (рис. 3.4), должна быть не меньше 24,7 мм, чистота поверхности – не ниже 1,6 мк.
3. Рабочая поверхность диска должна быть плоской, допускается вогнутость не больше 0,08 мм, при этом выпуклость не допускается.
4. Шлифовка нажимного диска снижает рабочее усилие, создаваемое нажимной пружиной, поэтому при сборке сцепления с отремонтированным нажимным диском для восстановления нормального усилия нажимной пружины установите специальные ремонтные распорные шайбы на стяжные пальцы крепления нажимной пружины к кожуху сцепления.
5. Проверьте толщину ведомого диска в сборе с накладками в сжатом состоянии под нагрузкой 4220 Н (430 кгс), равномерно распределенной по поверхности накладок. Измеренная по рабочим поверхностям фрикционных накладок толщина должна быть 7,1–
7,6 мм. Непараллельность рабочих поверхностей накладок при указанной нагрузке должна быть не более 0,18 мм.
6. Проверьте торцовое биение рабочих поверхностей фрикционных накладок относительно шлицевого отверстия ведомого диска сцепления и посадку диска на шлицы первичного вала коробки передач. Для проверки торцового биения наденьте ведомый диск на шлицевую оправку (или первичный вал коробки передач). Вращая оправку в центрах, фиксируйте показания индикаторов, ножки которых непосредственно или через промежуточные рычаги соприкасаются с рабочими поверхностями фрикционных накладок ведомого диска в крайних точках. Общие показания каждого из индикаторов не должны быть больше 0,60 мм. Если биение превышает 0,60 мм, соответствующий участок ведомого диска можно выправить при помощи вильчатого рычага. После этого повторно проверьте величину биения.
Контроль основных параметров  кожуха в сборе с нажимным диском
1. Установите и надежно закрепите кожух в сборе с нажимным диском на плоской плите, заменяющей маховик двигателя (см. рис. 3.2), с подложенной под нажимной диск проставкой-кольцом толщиной 7,35 мм (вместо проставки-кольца можно использовать три распорные шайбы той же толщины, равномерно расположенные по окружности).
2. Проверьте радиальное биение рабочей поверхности опорной пяты, замеренное на диаметре 50 мм. При каждом замере показание индикатора не должно быть более 0,38 мм. В случае необходимости для уменьшения биения пяты допускается нажатие или удар по одной из трех площадок Л кожуха сцепления.
3. Размер М должен быть в пределах 48,0–51,0 мм.
4. При перемещении поверхности П опорной пяты на 7,1 мм в направлении стрелки К отход поверхности П1 нажимного диска в направлении стрелки Н должен быть не менее 1,27 мм; при приложении к поверхности П опорной пяты нагрузки в направлении стрелки К и отходе поверхности П1 нажимного диска от поверхности П2 на 7,9 мм биение поверхности H не должно превышать 0,25 мм. Биение и отход нажимного диска замеряйте с помощью индикаторов, ножки которых установлены на головки заклепок в местах крепления к нажимному диску соединительных звеньев.
5. Усилие, необходимое для перемещения поверхности П опорной пяты на 7,1 мм в направлении стрелки К, не должно превышать 842 Н (86 кгс). Контроль усилия проводится после двукратного перемещения поверхности П пяты в направлении стрелки К до положения, не выходящего за пределы максимально допустимого хода 8,9 мм.
6. При замере рабочего усилия на нажимном диске закрепите его на плоской плите. Усилие, необходимое для перемещения поверхности П1 нажимного диска в направлении стрелки Н до положения, определяемого размером Г, не менее 3330 Н (340 кгс). Контроль усилия проводится после двукратного перемещения поверхности П пяты в направлении стрелки К до положения, не выходящего за пределы максимально допустимого хода 8,9 мм.
7. При определении рабочего усилия на нажимном диске необходимо, чтобы шток пресса опускался до тех пор, пока усилие не перестанет уменьшаться и не начнет повышаться. Затем, снижая нагрузку, приподнимите шток пресса до положения нажимного диска, соответствующего размеру 7,35 мм (см. рис. 3.2), и зафиксируйте при этом действительную нагрузку. Ход нажимного диска замеряют индикатором.
8. Если данные, полученные при контроле значения проверяемых параметров, не соответствуют указанным нормам (табл. 3.1), замените кожух сцепления в сборе.

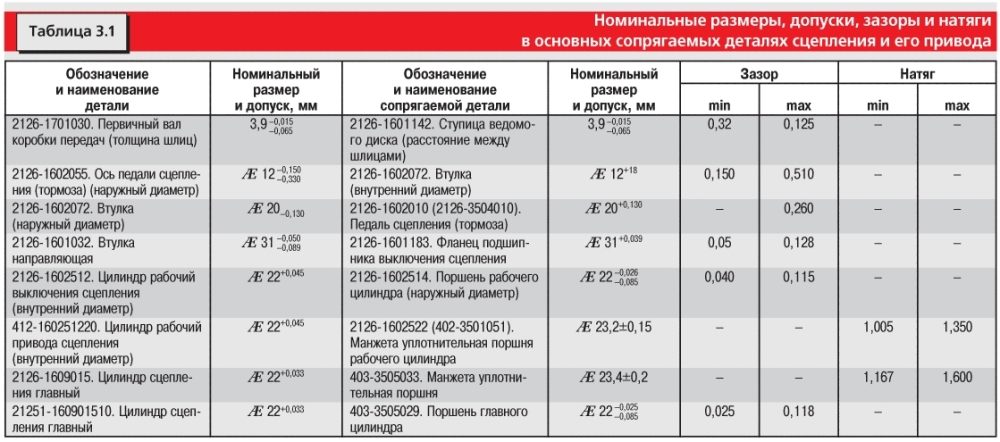

Таблица 3.1  Номинальные размеры, допуски, зазоры и натяги в основных сопрягаемых деталях сцепления и его привода
Сцепление

Замена опорной пяты
Опорная пята 7 (см. рис. 3.2) удерживается на нажимной пружине 5 пружинным коническим кольцом 12 и центральной втулкой 11, которая после установки опорной пяты в прорези нажимной пружины вставлена до упора в буртик на внутреннем диаметре пяты и закернена в шести местах путем вдавливания центральной втулки 11 в радиальном направлении в канавку на внутренней поверхности пяты, как показано на выноске I. Пружинное коническое кольцо 12 за счет своей упругости выбирает осевые зазоры после сборки пяты с нажимной пружиной, а также компенсирует в определенных пределах износ контактных поверхностей этих деталей в процессе эксплуатации. При значительном износе, который уже не компенсируется упругостью пружинного конического кольца, либо при ослаблении последнего в результате значительного нагрева рабочей поверхности пяты из-за нарушений правил эксплуатации автомобиля крепление пяты ослабляется и, как следствие, при трогании с места и во время движения автомобиля при работе сцепления появляются характерные дребезжание и стук.
Для замены изношенной опорной пяты выполните следующее.

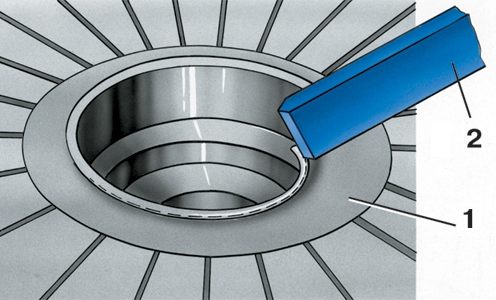

Удаление центральной втулки крепления опорной пяты
Рис. 3.5. Удаление центральной втулки крепления опорной пяты: 1 – центральная втулка; 2 – зубило


Крепление в тисках основания ремонтного инструмента с фиксирующей оправкой

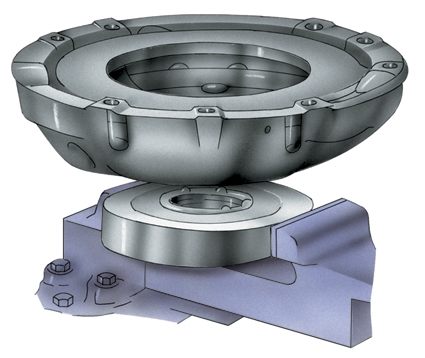

Рис. 3.6. Крепление в тисках основания ремонтного инструмента с фиксирующей оправкой


1. Удалите центральную втулку 1 (рис. 3.5) крепления пяты, деформировав фланец центральной втулки с помощью молотка и зубила 2. Чтобы не повредить во время удаления втулки опорную пяту и другие детали сцепления, поместите опорную пяту в фиксирующую оправку ремонтного инструмента (рис. 3.6), основание которого должно надежно удерживаться в тисках. При наличии токарного станка срежьте резцом упорный фланец центральной втулки.
2. Снимите опорную пяту.

Концы рычажков нажимной пружины (указаны значения допустимого износа)

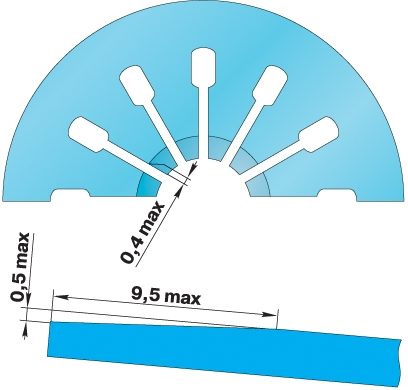

Рис. 3.7. Концы рычажков нажимной пружины (указаны значения допустимого износа)


3. Осмотрите поверхности лепестков нажимной пружины в местах контакта с пятой. Если после зачистки поверхностей изношенных концов лепестков нажимной пружины размеры не превышают указанные на рис. 3.7, то пружину можно использовать для сборки с новой опорной пятой. Проверьте также высоту пружинного конического кольца 12 (см. рис. 3.2), которая в свободном состоянии должна быть 2,5–2,8 мм. При меньшей высоте замените кольцо новым.

Общий вид комплекта ремонтного инструмента для установки опорной пяты
Рис. 3.8. Общий вид комплекта ремонтного инструмента для установки опорной пяты: 1 – основание; 2 – фиксирующая оправка; 3 – направляющая для закернивания; 4 – керн


Детали ремонтного инструмента для монтажа опорной пяты

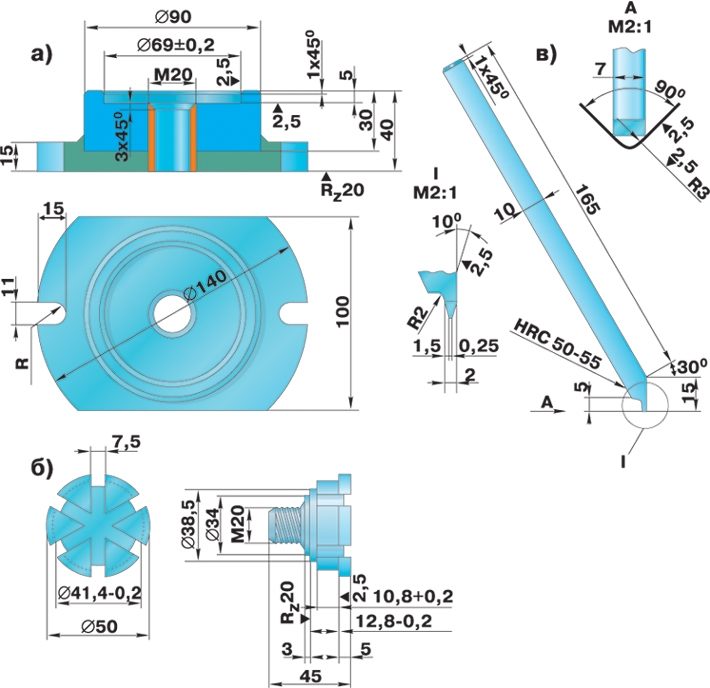

Рис. 3.9. Детали ремонтного инструмента для монтажа опорной пяты: а – основание; б – направляющая для закернивания; в – керн


4. Для установки новой опорной пяты изготовьте комплект ремонтного инструмента (рис. 3.8). Размеры и данные по материалу и термообработке деталей комплекта приведены на рис. 3.9.
5. Очистите все детали и комплект ремонтного инструмента от грязи и смазки.
6. Зажмите в тисках основание комплекта ремонтного инструмента с фиксирующей оправкой (см. рис. 3.6).
7. Установите в фиксирующую оправку опорную пяту плоским рабочим торцом вниз.
8. Смажьте тонким слоем смазки ЛСЦ-15 рабочие поверхности кончиков лепестков нажимной пружины и установите кожух сцепления на опорную пяту так, чтобы рабочая поверхность нажимного диска была обращена вверх, как показано на рис. 3.6. При этом проследите, чтобы лепестки нажимной пружины располагались между выступами на радиусной поверхности пяты.

Установка центральной втулки крепления опорной пяты и пружинного кольца

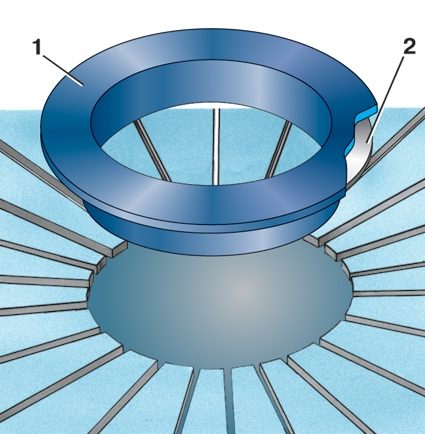

Рис. 3.10. Установка центральной втулки крепления опорной пяты и пружинного кольца: 1 – центральная втулка; 2 – пружинное коническое кольцо


9. Установите в соответствии с рис. 3.10 пружинное коническое кольцо 2 на центральную втулку 1 и вставьте втулку в отверстие нажимной пружины.

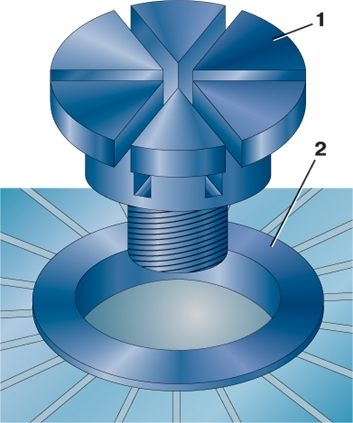

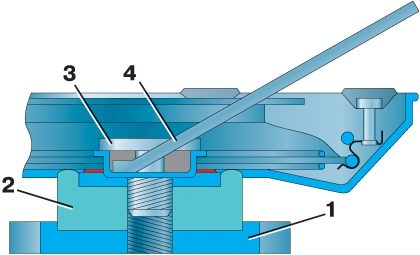

Установка приспособления для закернивания центральной втулки при сборке
Рис. 3.11. Установка приспособления для закернивания центральной втулки при сборке: 1 – направляющая для закернивания; 2 – центральная втулка


10. Вверните направляющую 1 (рис. 3.11) для закернивания в основание приспособления до отказа, прижав центральную втулку до упора в торец фланца опорной пяты.

Закернивание центральной втулки при сборке

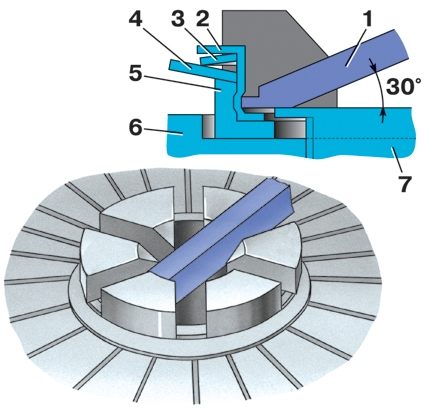

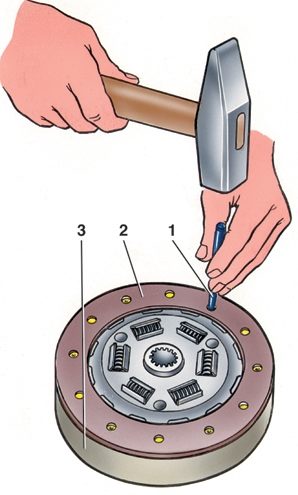

Рис. 3.12. Закернивание центральной втулки при сборке: 1 – керн; 2 – центральная втулка; 3 – пружинное кольцо; 4 – диафрагменная пружина; 5 – опорная пята; 6 – фиксирующая оправка; 7 – направляющая для кернения


11. С помощью керна 1 (рис. 3.12) закерните центральную втулку 2 в канавку на внутренней поверхности опорной пяты в шести равномерно расположенных по окружности местах. При этом керн держите как можно точнее под углом 30° к горизонтали. Плоская часть керна при этом должна опираться на площадку направляющей для закернивания.
Замена фрикционных накладок ведомого диска сцепления
В запасные части поставляется специальный комплект 412-1601954-20 – две фрикционные накладки с заклепками, которые можно использовать для замены дефектных накладок.

        ПРЕДУПРЕЖДЕНИЕ
Не рекомендуется разбирать ведомый диск сцепления и заменять его детали, кроме фрикционных накладок. При износе или поломке деталей ведомого диска (исключая износ рабочих поверхностей фрикционных накладок), потере упругости пружинных пластин и короблении ведомый диск (если его нельзя выправить) надо заменить новым.

1. Осторожно, не задев пружинные пластины диска, высверлите сверлом диаметром 3,4 мм латунные заклепки, крепящие фрикционные накладки к пружинным пластинам ведомого диска, и снимите накладки.
2. Внимательно осмотрите пружинные пластины ведомого диска и проверьте, нет ли на них трещин, глубоких царапин по наружному контуру и около отверстий. В противном случае замените диск.

Ведомый диск сцепления

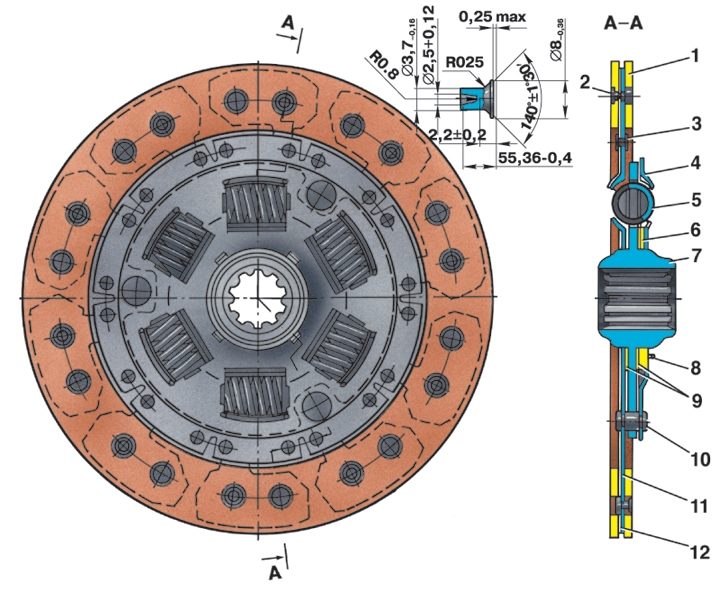

Рис. 3.13. Ведомый диск сцепления: 1 – фрикционная накладка; 2 – заклепка крепления фрикционных накладок; 3 – заклепка; 4 – пластина демпфера; 5 – пружина демпфера; 6 – пружинное кольцо; 7 – ступица ведомого диска; 8 – упорное кольцо демпфера; 9 – фрикционные кольца; 10 – упорный палец; 11 – ведомый диск; 12 – пружинная пластина


3. Наложите фрикционную накладку на пружинные пластины диска так, чтобы отверстия в пружинных пластинах, обращенных выпуклой стороной к накладке, совпали с зенкованными отверстиями фрикционной накладки. Накладку расположите так, чтобы зенкованные отверстия были обращены наружу большим диаметром (рис. 3.13).

        ПРИМЕЧАНИЕ
При отсутствии упомянутых специальных комплектов можно, пользуясь ведомым диском как кондуктором, просверлите в новых фрикционных накладках двадцать отверстий диаметром 4,1+0,16 мм, десять из которых (через одно) рассверлите до диаметра 8 мм, затем рассверлите сверлом диаметром 8,5 мм с углом заточки 140° оставшиеся десять отверстий, выдержав размеры, указанные в сечении

Фрикционная накладка ведомого диска сцепления

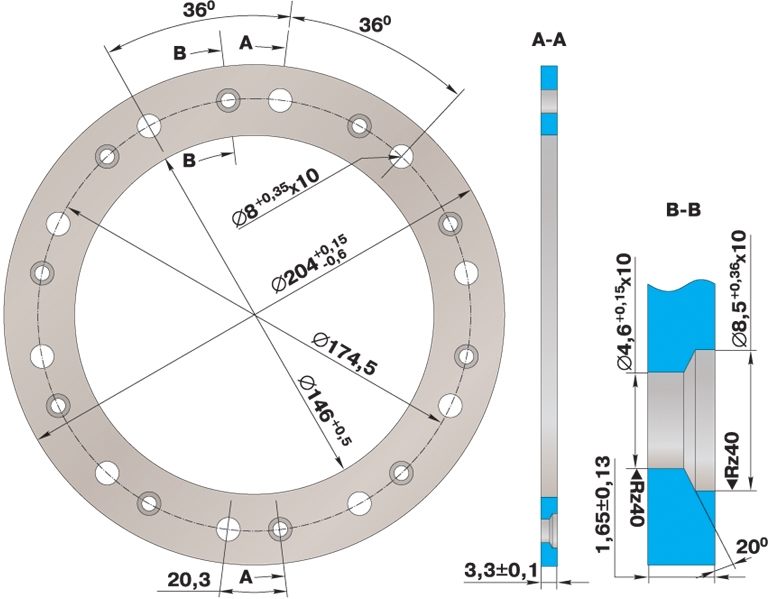

Рис. 3.14. Фрикционная накладка ведомого диска сцепления В–В на рис. 3.14.




4. Вставьте латунные трубчатые заклепки 2 так, чтобы их головки располагались с наружной стороны фрикционной накладки 1, и аккуратно расклепайте их со стороны пружинных пластин при помощи специальной оправки или на клепальном станке.
5. Таким же способом, как в предыдущем пункте, приклепайте вторую фрикционную накладку. При этом зенкованные отверстия одной накладки должны совпадать с незенкованными отверстиями другой.
6. После приклепки обеих фрикционных накладок проверьте положение головок заклепок: они должны быть утоплены относительно рабочей поверхности не менее чем на 1,0 мм. При отсутствии латунных заклепок заводского производства (нормалей) их можно изготовить по чертежу, приведенному на рис. 3.13.
Замена вилки  выключения сцепления
1. Снимите картер сцепления с автомобиля.
2. Отсоедините оттяжную пружину 29 (см. рис. 3.1) от вилки 27 выключения сцепления.
3. Снимите с направляющей втулки подшипник 6 выключения сцепления в сборе с вилкой выключения.
4. Отсоедините вилку выключения сцепления от шаровой опоры 22 (вилка крепится к опоре пружиной 25) и выньте вилку из резинового чехла 17.
5. Снимите соединительную пружину 8 и разъедините вилку и подшипник.
6. Если вилка погнулась, треснула или контактные поверхности ее лапок изношены, замените вилку.
7. Сборку вилки выключения сцепления проводите в обратной последовательности. Перед сборкой соприкасающиеся поверхности направляющей втулки, подшипника, вилки выключения сцепления и шаровой опоры вилки смажьте смазкой ЛСЦ-15 или графитной смазкой.
Замена подшипника выключения сцепления в сборе с кожухом
1. Снимите подшипник с направляющей втулки (см. «Замена вилки выключения сцепления»).
2. С помощью отвертки отогните четыре выступа

Разборка подшипника выключекия сцепления

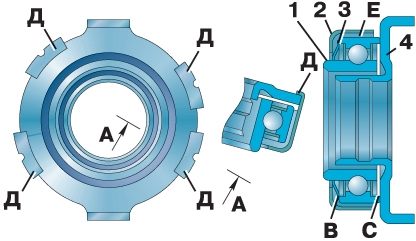

Рис. 3.15. Разборка подшипника выключекия сцепления: 1 – подшипник; 2 – кожух; 3 – волнистая пружина; 4 – фланец подшипника; В, С, Е – смазываемые поверхности; Д – выступы кожуха Д кожуха 2 (рис. 3.15) подшипника на угол 90°.


3. Снимите с фланца 4 подшипник 1 и волнистую пружину 3.
4. Если высота пружины 3 под усилием (100±10) Н или (10,2±1) кгс менее 1,5 мм, замените пружину.
5. Подшипник должен проворачиваться свободно, без заеданий, из него не должна вытекать смазка. В противном случае замените подшипник.
6. Осмотрите рабочую поверхность направляющей втулки и посадочного отверстия подшипника выключения сцепления, которые не должны иметь задиров и заметных следов износа. Изношенные детали замените.
7. Сборку подшипника с кожухом проводите в обратном порядке, предварительно смазав тонким слоем смазки поверхности: В – фланца, С – торца наружного кольца подшипника, Е – внутреннего торца кожуха. После сборки и установки подшипника проверьте свободный ход наружного конца вилки.
Особенности контроля  и ремонта сцепления ВАЗ

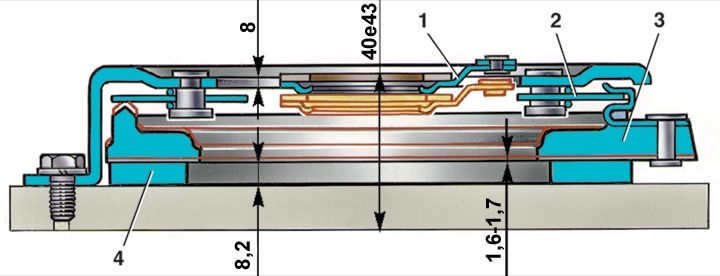

Контроль сцепления
Рис. 3.16. Контроль сцепления: 1 – упорный фланец нажимной пружины; 2 – центральная нажимная пружина; 3 – нажимный диск; 4 – кольцо


Контроль сцепления проводится на основании, которое имитирует маховик двигателя и имеет металлическое промежуточное кольцо 4 (рис. 3.16) толщиной 8,2 мм, заменяющее ведомый диск. Закрепив кожух сцепления, выполните четыре хода выключения, равных 8–9 мм. Ходу выключения 8 мм должно соответствовать перемещение нажимного диска на 1,6–1,7 мм (наименьшее допустимое – 1,4 мм).
Расстояние от основания до рабочей поверхности фрикционного кольца упорного фланца должно быть 40–43 мм. В процессе работы в результате износа трущихся поверхностей дисков сцепления этот размер увеличивается. Если он достигнет 48 мм или перемещение нажимного диска будет меньше 1,4 мм, кожух сцепления в сборе с нажимным диском замените.

Замена фрикционных накладок ведомого диска
Рис. 3.17. Замена фрикционных накладок ведомого диска: 1 – оправка 67.7851.9500; 2 – ведомый диск; 3 – кондуктор 67.7822.9517


Фрикционные накладки ведомого диска замените при появлении трещин, уменьшении расстояния между заклепкой и рабочей поверхностью до 0,2 мм, а также при односторонних задирах. При ремонте ведомого диска и замене фрикционных накладок пользуйтесь приспособлением 67.7822.9517 (рис. 3.17).

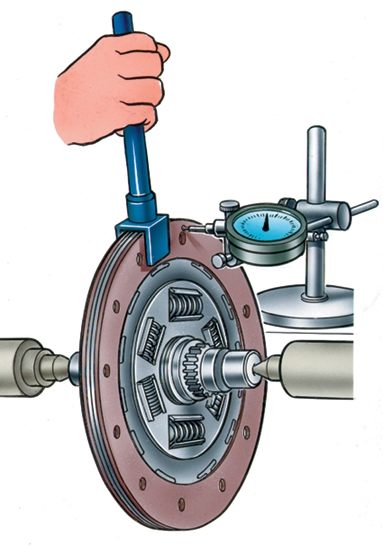

Правка ведомого диска сцепления
Рис. 3.18. Правка ведомого диска сцепления


Развальцованные заклепки не должны иметь разрывов. Биение рабочей поверхности фрикционных накладок не должно превышать 0,5 мм. Если оно больше, то диск выправьте (рис. 3.18) или замените новым. При появлении на ведомом диске или пружинах демпфера трещин, замените ведомый диск в сборе.
Снятие и разборка привода сцепления
1. Отвернув соединительную гайку 4 (см. рис. 3.3), отсоедините трубку 3 привода сцепления от гибкого шланга 5, соединенного с рабочим цилиндром.
2. Выжимая педаль сцепления, слейте в чистый сосуд тормозную жидкость из главного и рабочего  цилиндров гидропривода.
3. Расшплинтуйте палец 17, соединяющий педаль с толкателем главного цилиндра, а затем снимите шайбу и палец.
4. Отсоедините от главного цилиндра трубку 3, вывернув гайку из корпуса главного цилиндра.
5. Отверните две гайки крепления главного цилиндра гидропривода сцепления от щита передка и снимите главный цилиндр.

Главный цилиндр привода сцепления

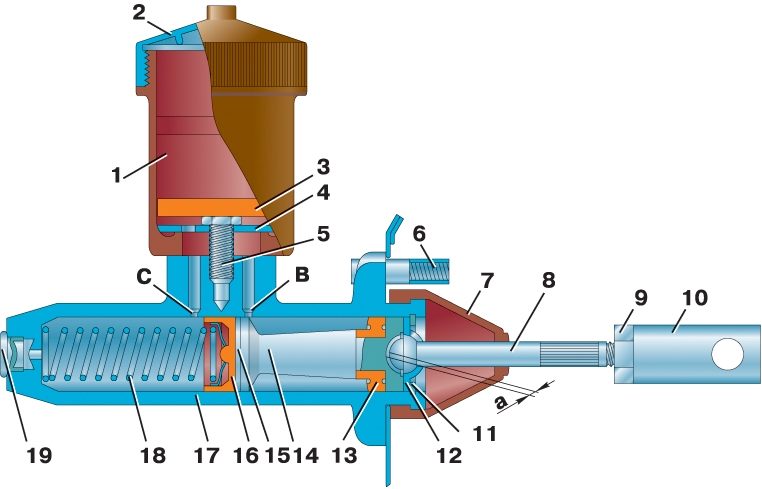

Рис. 3.19. Главный цилиндр привода сцепления: 1 – бачок; 2 – крышка бачка; 3 – успокоитель; 4 – шайба; 5 – болт; 6 – шпилька крепления главного цилиндра; 7 – защитный колпак; 8 – толкатель поршня; 9 – контргайка; 10 – наконечник толкателя; 11 – стопорное кольцо; 12 – упорная шайба; 13 – наружная уплотнительная манжета поршня; 14 – поршень; 15 – клапан поршня; 16 – внутренняя уплотнительная манжета главного цилиндра; 17 – корпус главного цилиндра; 18 – возвратная пружина; 19 – штуцер главного цилиндра; а – обязательный зазор 0,2–1,0 мм; В – перепускное отверстие; С – компенсационное отверстие


6. Отверните крышку 2 бачка (рис. 3.19) и выньте успокоитель 3.
7. Слейте остатки рабочей жидкости из бачка.
8. Слегка зажав главный цилиндр в тисках или специальным приспособлением, отверните болт 5 крепления бачка к корпусу главного цилиндра, после чего снимите бачок 1 и прокладку корпуса бачка.
9. Снимите с выточки корпуса главного цилиндра защитный колпак 7 и сдвиньте его вдоль толкателя 8.

Круглогубцы для снятия и установки стопорного кольца главного цилиндра

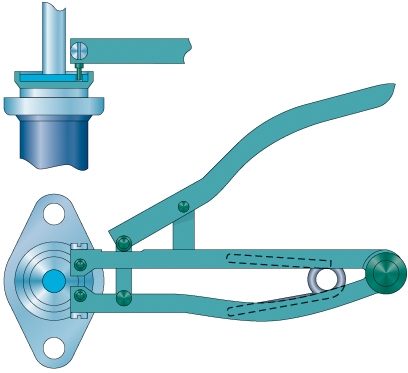

Рис. 3.20. Круглогубцы для снятия и установки стопорного кольца главного цилиндра


10. Выньте из цилиндра при помощи круглогубцев (рис. 3.20) стопорное кольцо 11 (см. рис. 3.19) упорной шайбы 12, а затем толкатель 8 в сборе с упорной шайбой. При необходимости разборки толкателя отверните от него наконечник и контргайку.
11. Выньте из корпуса 17 цилиндра поршень 14 в сборе с манжетой 13, клапан 15 поршня, уплотнительную манжету 16, возвратную пружину 18 поршня в сборе с опорной чашкой.
12. Осторожно снимите с поршня наружную уплотнительную манжету 13. Не следует без необходимости вывертывать шпильки 6 крепления главного цилиндра из его фланца.
.

Рабочий цилиндр привода сцепления

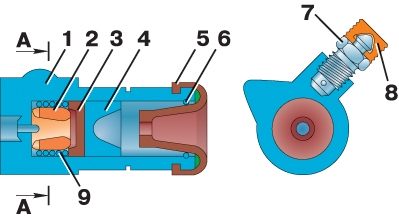

Рис. 3.21. Рабочий цилиндр привода сцепления: 1 – корпус цилиндра; 2 – распорный грибок; 3 – уплотнительная манжета; 4 – поршень; 5 – защитный колпак; 6 – стопорное кольцо; 7 – клапан выпуска воздуха; 8 – защитный колпачок клапана; 9 – пружина


13. Для снятия рабочего цилиндра привода сцепления мод. 2126 при помощи круглогубцев снимите оттяжную пружину 11 (см. рис. 3.3) вилки выключения сцепления, стопорное кольцо 6 (см. рис. 3.21) и выньте цилиндр из отверстия в приливе картера, выдвинув его вперед.
14. Выньте толкатель 8 (см. рис. 3.3) из рабочего цилиндра. Если необходимо разобрать толкатель, отверните от него наконечник и контргайку.
15. Снимите с выточки корпуса рабочего цилиндра защитный колпак 5 (рис. 3.21) и с конического носика клапана 7 выпуска воздуха защитный резиновый колпачок 8.
16. Выньте из цилиндра стопорное кольцо 6, поршень 4, уплотнительную манжету 3, распорный грибок 2, пружину 9, последним из корпуса цилиндра выверните клапан 7 выпуска воздуха. Во избежание повреждения уплотнительных манжет поршней главного и рабочего цилиндров удаляйте поршни из цилиндров струей сжатого воздуха, подавая ее в отверстие для присоединения трубопровода.

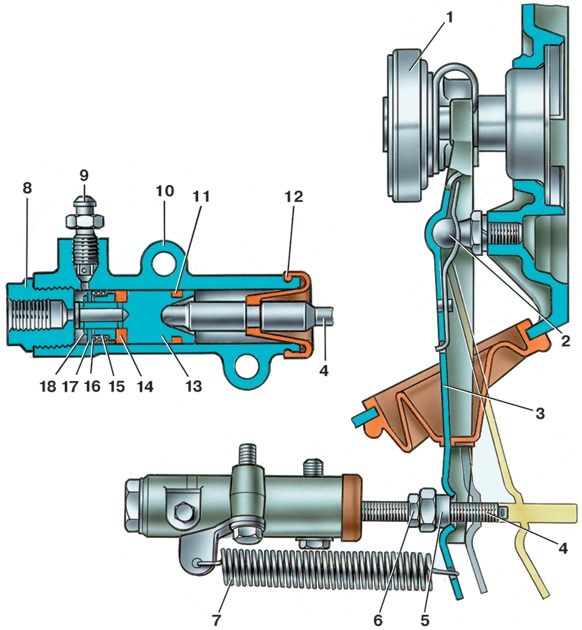

Рабочий цилиндр и вилка выключения сцепления
Рис. 3.22. Рабочий цилиндр и вилка выключения сцепления: 1 – подшипник выключения сцепления; 2 – шаровая опора; 3 – вилка выключения сцепления; 4 – толкатель; 5 – регулировочная гайка; 6 – контргайка; 7 – оттяжная пружина; 8 – пробка корпуса; 9 – штуцер для прокачки; 10 – корпус цилиндра; 11 – уплотнительное кольцо; 12 – защитный колпачок; 13 – поршень; 14 – уплотнитель; 15 – тарелка; 16 – пружина; 17 – опорная шайба; 18 – стопорное кольцо


17. Для снятия рабочего цилиндра привода сцепления ВАЗ отсоедините оттяжную пружину 7 (рис. 3.22), снимите шплинт с конца толкателя, а затем рабочий цилиндр, отвернув два болта крепления.

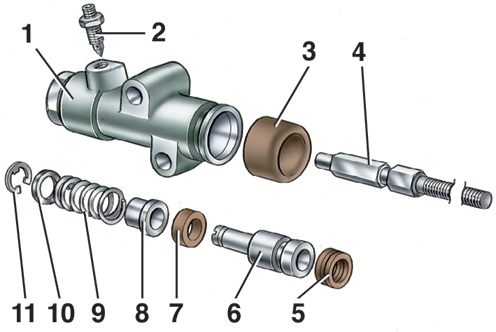

Детали цилиндра привода сцепления (рабочего цилиндра)
Рис. 3.23. Детали цилиндра привода сцепления (рабочего цилиндра): 1 – корпус; 2 – штуцер; 3 – колпачок; 4 – толкатель; 5 – уплотнительное кольцо; 6 – поршень; 7 – уплотнительное кольцо; 8 – тарелка; 9 – пружина; 10 – шайба; 11 – стопорное кольцо


18. Выверните пробку, снимите защитный резиновый колпачок 3 (рис. 3.23) вместе с толкателем 4, выньте поршень и разберите его, предварительно сняв стопорное кольцо 11.
19. После разборки рабочего и главного цилиндров все детали тщательно промойте свежей тормозной жидкостью, осмотрите и замените изношенные детали.

        РЕКОМЕНДАЦИЯ
При замене деформированного картера сцепления новым целесообразно заменить и первичный вал коробки передач.

Ремонт педального узла  (педалей сцепления и тормоза  с кронштейном в сборе)
1. Отсоедините наконечники 14 толкателей (см. рис. 3.3) от педалей сцепления и тормоза.
2. Отверните четыре гайки крепления рулевой колонки к кронштейну педального узла и опустите колонку вниз.
3. Отсоедините провода от выключателя сигнала торможения.
4. Отверните с помощью коловорота гайки 20 крепления блока педалей к щиту передка и снимите педальный узел.
5. Отверните гайки 22 крепления осей педалей сцепления и тормоза.
6. Выбейте оси педалей сцепления и тормоза из щек в кронштейне педалей. Делать это надо осторожно, чтобы не повредить резьбу осей.
7. Выньте педали сцепления и тормоза из проемов кронштейна и снимите со ступицы педалей возвратные пружины 19.
8. Выньте из ступиц педалей сцепления и тормоза по две пластмассовые втулки 21.
9. Снимите с площадок педалей резиновые накладки 25.
10. Ослабьте гайку и выверните из кронштейна выключатель 15 сигнала торможения.
11. Осмотрите рабочие поверхности осей педалей и пластмассовых втулок. При обнаружении неглубоких рисок или следов коррозии на поверхностях осей зашлифуйте их мелкой шкуркой зернистостью 10–М40. При необходимости осторожно зачистите заусенцы на торцах пластмассовых втулок или замените их новыми.
12. Замените ослабшие возвратные пружины педалей сцепления и тормоза.
13. Сборку педального узла проводите в обратном порядке, предварительно смазав графитной смазкой УСсА (ГОСТ 3333–80) трущиеся поверхности осей педалей сцепления, тормоза и втулок.
14. После сборки проверьте легкость перемещения педалей на осях.
Установка сцепления  на маховик двигателя
1. Внимательно осмотрите рабочую поверхность маховика и убедитесь в отсутствии задиров и забоин. Проверьте биение маховика, которое не должно превышать 0,2 мм. Если биение больше указанного, его надо устранить. В противном случае в процессе эксплуатации увеличивается износ шлицев в ступице ведомого диска, появятся рывки и тряска во время работы узла.
2. Замените дефектный передний подшипник первичного вала коробки передач, запрессованный в торец коленчатого вала. При необходимости заложите в него смазку.
3. Внимательно осмотрите фрикционные накладки ведомого диска. Грязь и следы масла на их рабочей поверхности недопустимы.
4. Вставьте ведомый диск в кожух сцепления так, чтобы пластина 4 демпфера (см. рис. 3.13) была обращена к нажимному диску.
5. Со стороны нажимной пружины вставьте в ступицу ведомого диска специальную оправку для центрирования диска и установите кожух сцепления на три установочных штифта 12 (см. рис. 3.1), запрессованных в маховик двигателя. При этом введите конец оправки во внутреннюю обойму переднего подшипника первичного вала коробки передач, запрессованного в торец коленчатого вала. При отсутствии специальной оправки можно воспользоваться первичным валом коробки передач.
6. Вверните шесть болтов 10 крепления кожуха сцепления к маховику в резьбовые отверстия на один оборот, установив под них пружинные шайбы. Затем поочередно по диагонали затяните все болты по одному обороту за каждый раз.
7. Выньте шлицевую оправку из ступицы ведомого диска сцепления.
8. Установите на четыре шпильки 4 и 15, завернутые в задний торец блока цилиндров, картер сцепления, предварительно собранный с сальником первичного вала коробки передач, вилкой выключения сцепления и чехлом вилки. Перед запрессовкой в гнездо картера сцепления сальник первичного вала смажьте моторным маслом.
9. Отцентрируйте картер сцепления по двум установочным штифтам 18, запрессованным в блок цилиндров, после чего затяните четыре гайки крепления картера, установив под них пружинные шайбы.
10. Установите рабочий цилиндр сцепления на картер (см. «Сборка и регулировка привода сцепления»).
11. Нанесите тонкий слой смазки ЛСЦ-15 или графитной на центрирующий носок и шлицы первичного вала коробки передач и установите коробку передач на двигатель.
12. Проверьте качество сборки и работу сцепления на автомобиле. Проверку проводите сначала на холостом ходу двигателя нажатием педали сцепления до упора в пол, затем при трогании автомобиля с места и на ходу, переключая передачи на соответствующей частоте вращения коленчатого вала двигателя.
13. Если свободный ход конца вилки выключения сцепления (4,5–5,5 мм) отрегулирован правильно, при выключении сцепления без задержек педали в промежуточных положениях в механизме сцепления и его приводе не должны прослушиваться стуки или шумы.
14. При плавном отпускании педали сцепления автомобиль должен трогаться с места плавно, а при переключении с низшей на высшую передачy – двигаться без рывков.

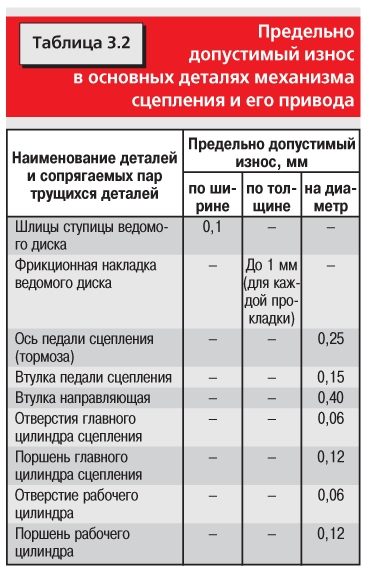

Таблица 3.2   Предельно допустимый износ в основных деталях механизма сцепления и его привода
Сцепление

Сборка и регулировка  привода сцепления
1. Перед сборкой все детали главного и рабочего цилиндров тщательно промойте свежей тормозной жидкостью.
2. Зеркала рабочего и главного цилиндров протрите чистой салфеткой, смоченной тормозной жидкостью, и внимательно осмотрите, желательно с подсветкой. Если на зеркалах цилиндров незначительные следы коррозии, небольшие задиры или износ, отшлифуйте или отхонингуйте зеркала цилиндров. При этом допускается увеличение диаметра цилиндров до 22,17 мм. В этом случае при сборке используйте стандартные (новые) уплотнительные резиновые манжеты. Следует заметить, что равномерный износ рабочих поверхностей главного и рабочего цилиндров сцепления не оказывает существенного влияния на работоспособность привода сцепления: уплотнительные манжеты устанавливаются в цилиндры со значительным натягом, поэтому износ трущейся пары деталей компенсируется упругостью манжеты.
3. При наличии раковин на зеркале замените цилиндры новыми. Резиновые уплотнительные манжеты, поршни и зеркала цилиндров перед сборкой смажьте свежей тормозной жидкостью.
4. При очистке рабочего цилиндра удалите, например заостренной спичкой, грязь из канавки на дне цилиндра. Даже мельчайшие частицы грязи, попадающие после сборки под манжету, могут вызвать течь и пропуск воздуха. Очистите также отверстие для подвода жидкости.
5. Внимательно осмотрите резьбовые отверстия цилиндров. Срезанная и смятая резьба недопустима.
6. Замените затвердевшие манжеты или с изъянами на их рабочих кромках, а также порванные или потерявшие эластичность защитные резиновые чехлы.
7. В главном цилиндре (см. рис. 3.19) осторожно прочистите перепускное отверстие В заостренной спичкой, а компенсационное отверстие С – мягкой затупленной проволокой диаметром 0,6 мм. Очистите также вентиляционное отверстие в пробке бачка.

Развальцовка концов соединительной трубки
Рис. 3.24. Развальцовка концов соединительной трубки


8. Соединительная трубка и шланг между главным и рабочим цилиндрами должны быть тщательно очищены и промыты. Внимательно осмотрите присоединительные конусы и резьбу штуцеров. Размеры концов соединительной трубки после развальцовки приведены на рис. 3.24.

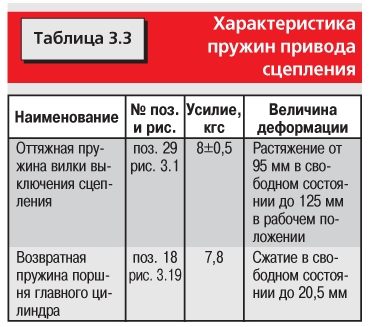

Таблица 3.3   Характеристика пружин привода сцепления
Сцепление

9. Проверьте упругость стяжных и возвратных пружин. Усилия их должны соответствовать данным табл. 3.3. Если пружины ослабли, замените их.
10. Последовательность сборки рабочего и главного цилиндров см. «Снятие и разборка привода сцепления» с учетом следующих дополнений.
11. После сборки главного цилиндра сцепления нажмите толкатель до упора и резко отпустите его. Поршень под действием возвратной пружины должен энергично возвратиться до упора в шайбу 12 (см. рис. 3.19). В противном случае проверьте упругость возвратной пружины (см. в табл. 3.3) и при необходимости замените ее.
12. В исходном положении (поршень упирается в упорную шайбу) между сферической головкой толкателя и гнездом поршня должен быть зазор 0,2–1,0 мм, обеспечиваемый размерами входящих деталей. Отсутствие зазора недопустимо.
13. Проверьте при помощи мягкой проволоки диаметром не более 0,6 мм, не перекрыто ли компенсационное отверстие С цилиндра краем манжеты 16 поршня. Если оно перекрыто, необходимо разобрать цилиндр, выяснить и устранить причину перекрытия отверстия. При необходимости замените дефектные детали, после чего окончательно соберите главный цилиндр сцепления.
14. Если при разборке цилиндров были вывернуты из фланца крепежные шпильки 6, их следует завернуть во фланец, выдержав размер 20–22 мм от торца фланца до выступающего конца шпильки.
15. Установите рабочий цилиндр привода сцепления мод. 2126 на двигатель, для чего вставьте его в цилиндрическое отверстие прилива картера сцепления таким образом, чтобы цилиндр своей специальной площадкой упирался в нижний торец блока цилиндров. Затем зафиксируйте цилиндр от смещения в осевом направлении стопорным кольцом, которое установите в канавку на наружном диаметре цилиндра при помощи специальных круглогубцев.
16. Вставьте сферический конец толкателя 8 (см. рис. 3.3) вилки в углубление поршня рабочего цилиндра, а затем наконечник 9 толкателя подсоедините к вилке выключения сцепления. Длина толкателя в сборе с наконечником до конца сферической части наконечника должна быть 123 мм.
17. Наденьте оттяжную пружину 29 (см. рис. 3.1) одним концом в отверстие на картере сцепления, а другим – в прорезь на вилке.

Регулировка гидравлического привода выключения сцепления
Рис. 1.31. Регулировка гидравлического привода выключения сцепления: 1 – клапан выпуска воздуха; 2 – толкатель; 3 – гайка; 4 – наконечник толкателя; 5 – вилка выключения сцепления; 6 – защитный чехол


18. Проверьте и при необходимости отрегулируйте свободный ход наружного конца вилки выключения сцепления, который должен быть 4,5–5,5 мм. Указанная величина свободного хода вилки соответствует величине зазора S между подшипником и пятой (S=2,5 мм). Для проверки сдвиньте толкатель 2 (рис. 1.31) влево до упора в поршень рабочего цилиндра и прижмите вилку 5 к наконечнику 4 штока в направлении, противоположном стрелке Х. Затем переместите вилку относительно наконечника в направлении стрелки Х до упора подшипника в пяту. Перемещение конца вилки из первого положения во второе должно быть 4,5–5,5 мм. Для регулировки отверните контргайку 3 и, заворачивая или отворачивая наконечник, добейтесь требуемого перемещения вилки. Затем, удерживая наконечник в выбранном положении, затяните контргайку.
19. У привода сцепления ВАЗ свободный ход вилки выключения сцепления 4–5 мм. Он регулируется гайкой 5 (см. рис. 3.22), которая фиксируется контргайкой 6.
20. Вставьте главный цилиндр сцепления в сборе со шпильками со стороны моторного отсека  в отверстия щита передка.
21. Установите на место блок педалей и «наживите» гайки 20 (см. рис. 3.3) с подложенными шайбами. Затяните гайки.
22. Подсоедините наконечник 14 толкателя главного цилиндра к  педали 12 сцепления, вставив  палец 17 так, чтобы головка пальца была слева относительно педали (по направлению движения автомобиля), и  зашплинтовав его.
23. Проверьте полный ход педали сцепления, который должен быть 135–140 мм. При необходимости отрегулируйте исходное положение педали сцепления изменением длины тяги толкателя. Для увеличения хода педали надо удлинить толкатель (вывернуть его из наконечника 14), для уменьшения хода – укоротить толкатель (ввернуть его в наконечник.) После окончания регулировки положения педали  надежно зафиксируйте толкатель от проворачивания, затянув контргайку 13. Необходимо следить за тем, чтобы площадки педалей сцепления и тормоза были на одном уровне, допускается разница не более 5 мм.
24. Промойте свежей тормозной жидкостью и продуйте сжатым воздухом соединительную трубку 3 и шланг 5.
25. Соедините шланг 5 с рабочим цилиндром через переходник и уплотнительные шайбы. Второй конец шланга пропустите через отверстие в кронштейне и закрепите гайкой.
26. Подсоедините верхний конец соединительной трубки к главному цилиндру сцепления, ввернув соединительную гайку в резьбовое отверстие штуцера главного цилиндра. Нижний конец трубки соедините со шлангом на кронштейне щита передка и заверните соединительную гайку.
27. Залейте в систему гидропривода сцепления свежую тормозную жидкость и прокачайте систему.
        ПРЕДУПРЕЖДЕНИЯ
Нельзя смешивать тормозные жидкости разных марок. Категорически запрещается добавлять в систему хотя бы самое незначительное количество минеральных масел, бензина, керосина, так как они вызывают разрушение резиновых деталей. Необходимо помнить, что тормозная жидкость оставляет пятна на окрашенных поверхностях кузова и других деталях.

Прокачка гидропривода сцепления
1. Заполните бачок главного цилиндра привода сцепления тормозной жидкостью до уровня между двумя кольцевыми рисками на корпусе бачка.
2. Снимите защитный колпачок 8 (см. рис. 3.21) и наденьте на головку клапана 7 резиновый шланг. Свободный конец шланга погрузите в тормозную жидкость, налитую в чистую прозрачную емкость.
3. Резко нажмите на педаль сцепления 2–3 раза (с интервалом между нажатиями 1–2 с) и, удерживая педаль нажатой, отверните на 1/2–1 оборот клапан 7 выпуска воздуха. Под действием давления, созданного в системе, часть жидкости и содержащийся в ней воздух (в виде пузырьков) выйдут через шланг в емкость с жидкостью.
4. После того как жидкость перестанет вытекать из шланга, заверните клапан выпуска воздуха.
5. Повторяйте операции 3, 4 до тех пор, пока полностью не прекратится выделение воздуха из вытекающей жидкости. При этом следите за уровнем жидкости в бачке и не допускайте его снижения более чем на 2/3 от нормального.
6. Удерживая педаль в нажатом состоянии, заверните клапан, снимите шланг, наденьте на клапан защитный колпачок и долейте жидкость в бачок до нормального уровня.
7. После прокачки нажмите педаль до упора и замерьте величину перемещения толкателя рабочего цилиндра, которая должна быть не менее 19 мм. В противном случае необходимо продолжить прокачку, так как в системе остался воздух.

        ПРИМЕЧАНИЕ
Для полного заполнения системы гидропривода сцепления требуется примерно 100 г тормозной жидкости.

8. Правильно прокачанная система гидропривода сцепления должна обеспечить плавное включение заднего хода в коробке передач. Если при выжатой до упора в пол педали сцепления имеет место ударное включение заднего хода, убедитесь в правильности установки свободного хода наружного конца вилки выключения сцепления (см. «Сборка и регулировка привода сцепления» пп. 18 и 19) и в исправности сцепления.
9. При нажатой до упора педали сцепления проверьте герметичность соединений трубки и шланга с главным и рабочим цилиндрами. При утечке жидкости подтяните соединительные гайки, нижний штуцер шланга и переходник до устранения течи.
10. Пустите двигатель и нажмите несколько раз на педаль сцепления до упора. При этом не должны обнаруживаться заедания, стуки, посторонние шумы или какие-нибудь другие дефекты.
Замена картера сцепления
Необходимость замены картера сцепления может возникнуть при его поломке или деформации в результате удара о дорожное препятствие.
1. Запрессуйте в новый картер сцепления сальник первичного вала коробки передач.
2. Установите на картер вилку выключения сцепления.
3. Установите картер на штифты, запрессованные в задний торец блока цилиндров, после чего при помощи специального торцового ключа с длинным коловоротом затяните гайки с пружинными шайбами крепления картера к блоку цилиндров двигателя, а после установки стартера – две гайки крепления стартера к блоку цилиндра.
Соединение картера сцепления ВАЗ-2106 с коробкой передач Иж-2126
На автомобили Иж-2126 с двигателем УМПО-331 устанавливается пятиступенчатая коробка передач Иж-2126, в которой передаточные числа выполнены наиболее оптимально с точки зрения обеспечения лучших показателей автомобиля по разгону и расходу топлива.

Соединение картера сцепления ВАЗ-2106 с коробкой передач Иж-2126
Рис. 3.25. Соединение картера сцепления ВАЗ-2106 с коробкой передач Иж-2126: 1 – картер сцепления ВАЗ-2106; 2 – проставка; 3 – прокладка; 4 – коробка передач Иж-2126


С целью возможности установки этой коробки на автомобили Иж-2126 с двигателем ВАЗ-2106 между картером сцепления ВАЗ-2106 и коробкой передач Иж-2126 установлена проставка, которая крепится к картеру сцепления, после чего коробка передач крепится к проставке (рис. 3.25). При этом первичный вал в коробке передач длиннее на 52 мм и имеет обозначение не 2126-1701030, а 2126-1701030-80.

« предыдущая страница
3. Трансмиссия
^
к оглавлению
следующая страница »
3.2. Коробка передач

Copyright © 2007-2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
