8.13. Отопитель

Снятие и установка
1. Слейте жидкость из системы охлаждения двигателя.
2. Снимите панель приборов.

Отопитель

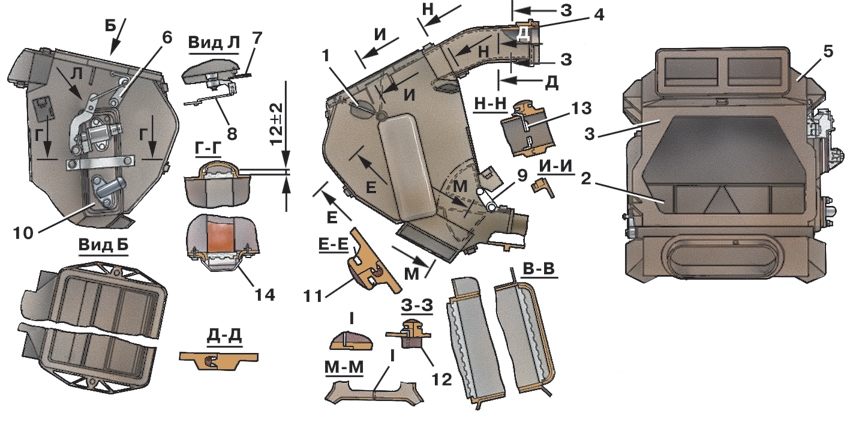

Рис. 8.33. Отопитель: 1 – заслонка верхняя; 2 – заслонка нижняя; 3 – кожух отопителя левый; 4 – уплотнитель дефлекторов; 5 – кожух отопителя правый; 6 – рычаг верхней заслонки; 7 – пружина; 8 – тяга; 9 – рычаг нижней заслонки; 10 – радиатор; 11 – защелка; 12 – скоба; 13 – распорка; 14 – хомут


3. Ослабьте затяжку хомутов и отсоедините подводящий и отводящий шланги от патрубков радиатора 10 (рис. 8.33) отопителя.

Система отопления и вентиляции

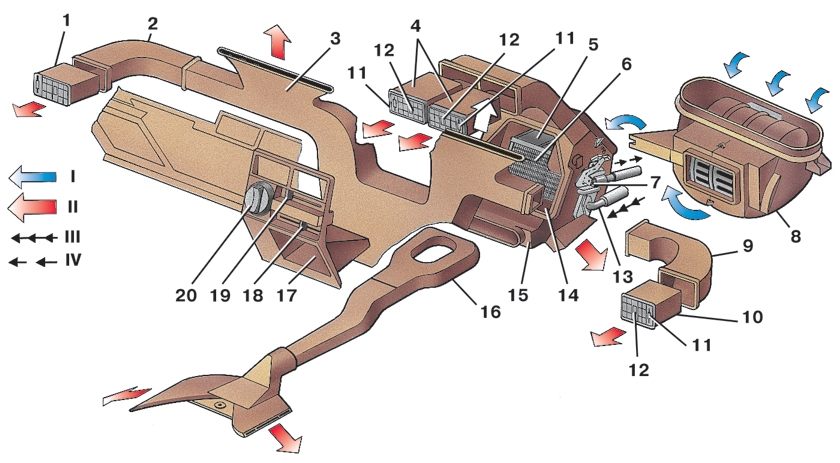

Рис. 8.34. Система отопления и вентиляции: 1 – дефлектор левый; 2 – воздуховод боковой левый; 3 – воздуховод центральный; 4 – дефлекторы центральные; 5 – заслонка отопителя верхняя; 6 – радиатор отопителя; 7 – патрубок отводящий; 8 – воздухонагнетатель; 9 – воздуховод боковой правый; 10 – дефлектор правый; 11 – рычаг управления заслонкой дефлектора; 12 – ползун изменения направления потока воздуха; 13 – патрубок; 14 – заслонка отопителя нижняя; 15 – корпус отопителя; 16 – воздуховод для пассажиров заднего сиденья; 17 – накладка консоли; 18 – рычаг управления краном отопителя и верхней заслонкой управления воздушным потоком; 19 – рычаг управления нижней заслонкой подачи воздуха к ногам водителя и пассажиров; 20 – переключатель электродвигателя вентилятора отопителя; I – холодный воздух; II – подогретый воздух; III – подвод горячей жидкости к отопителю; IV – отвод жидкости от отопителя


4. Отверните две гайки верхних точек крепления и снимите отопитель 15 (рис. 8.34).
5. Установите отопитель в обратном порядке.
6. После установки и присоединения шлангов заправьте систему охлаждения двигателя охлаждающей жидкостью и проверьте герметичность соединения и надежность затяжки хомутов. Чтобы в радиаторе отопителя не образовалась воздушная пробка, при заправке системы кран отопителя должен быть открыт (шток выдвинут из корпуса).

Разборка и сборка
1. Снимите проволочную тягу 8 (см. рис. 8.33) привода верхней заслонки 1 отопителя, при этом конец тяги отожмите от гнезда.
2. Отверните винты, снимите хомут 14 и выньте радиатор отопителя из корпуса, отжав зацепы.
3. Снимите защелки 11 и отделите левый кожух 3 от правого кожуха 5.
4. Соберите отопитель в обратном порядке.
