8.14. Воздухонагнетатель

Снятие и установка
1. Отсоедините колодку провода от резистора.
2. Отверните три винта и снимите с горловины воздухонагнетателя наставку проема вместе с уплотнителем.

Воздухонагнетатель

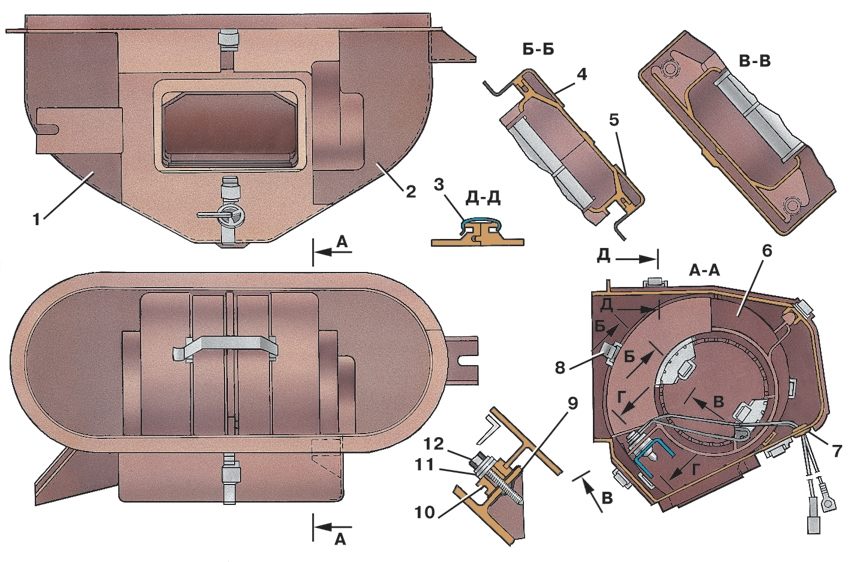

Рис. 8.35. Воздухонагнетатель: 1 – корпус левый; 2 – корпус правый; 3 – защелка; 4 – козырек вентилятора левый; 5 – козырек вентилятора правый; 6 – вентилятор; 7 – втулка уплотнительная; 8 – скрепка; 9 – гайка пластинчатая; 10 – втулка; 11 – шайба; 12 – болт


3. Отверните гайки (рис. 8.35) с левой и правой точек крепления и снимите воздухонагнетатель.
4. Установите воздухонагнетатель в обратном порядке.

Разборка и сборка
1. Снимите пружинную скрепку 8 (см. рис. 8.35) и отделите козырьки 4 и 5 вентилятора.
2. Отверните два болта 12 крепления вентилятора.
3. Снимите пружинные защелки 3, отделите левую часть 1 корпуса от правой 2 и выньте вентилятор 6.
4. Соберите воздухонагнетатель в обратном порядке.
