8.7. Обивка

Обивка потолка

Обивка кузова

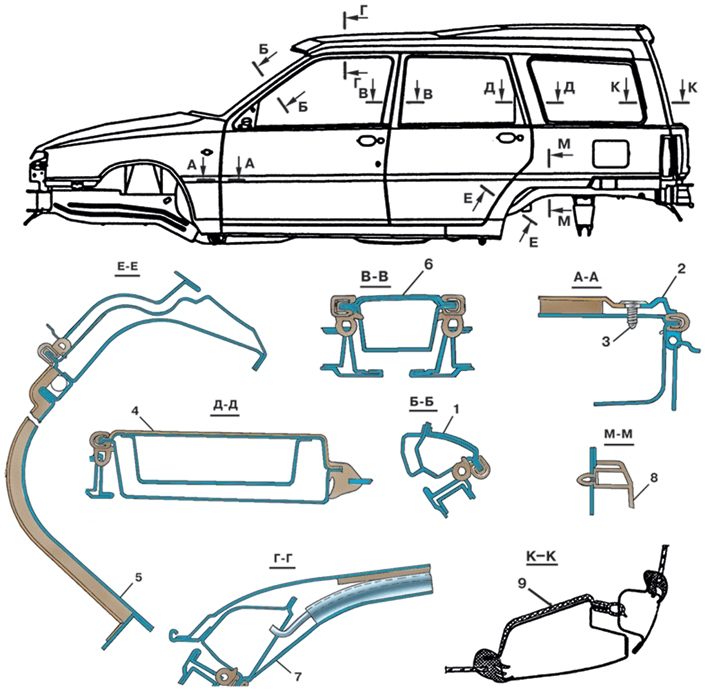

Рис. 8.23. Обивка кузова: 1 – обивка стойки ветрового окна; 2 – обивка боковины передняя; 3 – пистон; 4 – накладка задней стойки; 5 – облицовка брызговика заднего колеса; 6 – облицовка средней стойки; 7 – облицовка крыши с дугами; 8 – накладка стойки; 9 – обивка стойки задка


Обивка 7 (рис. 8.23) потолка автомобиля представляет собой подвесную сварную конструкцию из пленки ПВХ на проволочных дугах.
1. Снимите уплотнители проемов дверей, предварительно сняв облицовку порогов.
2. Снимите ветровое стекло и стекла боковины.
3. Снимите солнцезащитные козырьки.
4. Снимите поручни.
5. Снимите плафон.
6. Снимите обивку стоек.
7. Снимите обивку, отклеив пленку от кузова и вынув дуги из отверстий.
8. Установите обивку потолка в обратном порядке.

Обивка стоек
Обивка стоек представляет собой панели из пленки АБС+ПВХ. Обивка 1 (см. рис. 8.23) передней стойки выполнена с частичной заливкой пенополиуретаном, а на обивке 9 стойки задка подклеена прокладка из пенополиэтилена. Для снятия обивки стоек кузова (поз. 1, 4, 6, 8, 9) предварительно демонтируйте: панель приборов, кронштейны полки багажника, облицовку порогов, верхние точки крепления ремней безопасности, уплотнители проемов дверей, ветровое стекло и стекло боковины. После этого снимите обивку стоек.

Обивка боковины
Обивка 2 (см. рис. 8.23) боковины представляет собой литую пластмассовую деталь с закрепленной на ней скрепками шумоизоляцией.
Для снятия обивки боковины снимите панель приборов и розетку, затем отверткой поверните пистоны 3 так, чтобы шлицы встали вертикально, и снимите обивку боковины с пистонами.

Обивка пола и коврик  багажника

Обивка пола

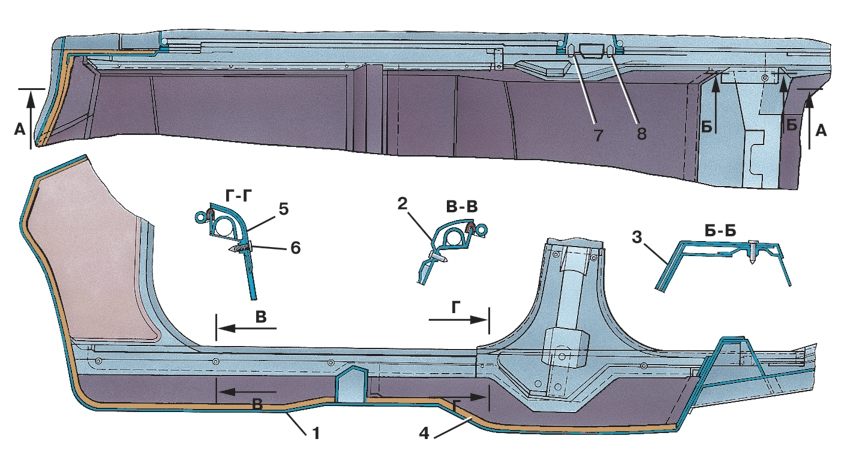

Рис. 8.24. Обивка пола: 1 – коврик пола передний; 2 – облицовка порога передняя; 3 – облицовка поперечины; 4 – коврик пола задний; 5 – облицовка порога задняя; 6 – винт; 7 – гайка; 8 – винт


Обивка пола (рис. 8.24) – это ковровое покрытие, закрепленное на кузове облицовкой порогов.
1. Снимите передние сиденья и подушку заднего сиденья.
2. Снимите элементы крепления ремней безопасности к полу и порогам.
3. Снимите облицовку порогов.
4. Снимите кожух туннеля пола с накладкой, вынув предварительно пепельницу.
5. Снимите воздуховод.
6. Снимите панель приборов.
7. Снимите отопитель.
8. Отогните языки на щите передка и снимите ковры.
9. Установите ковры в обратном порядке.
10. Для снятия коврика багажника откиньте спинки заднего сиденья вперед, снимите планки и пистоны креплений на спинках и на полу, затем выньте коврик багажника из кузова. Установите коврик в обратном порядке.

Обивка багажника

Обивка багажника

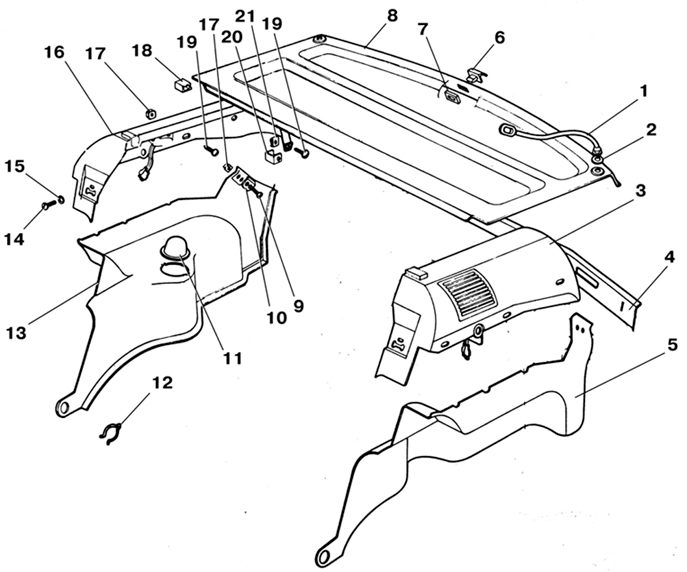

Рис. 8.25. Обивка багажника: 1 – шнур; 2 – шайба; 3 – кронштейн полки левый; 4 – обивка задняя; 5 – обивка стенки багажника левая; 6 – упор полки; 7 – шайба; 8 – полка багажника; 9 – винт 5х22; 10 – пластина; 11 – колпачок; 12 – пружина; 13 – обивка стенки багажника правая; 14 – винт М6х16; 15 – шайба; 16 – кронштейн полки правый; 17 – гайка квадратная; 18 – накладка; 19 – винт 5х22; 20 – скоба; 21 – гайка для винта 19


Обивка багажника (рис. 8.25) представляет собой комплект литых пластмассовых облицовочных деталей, закрепленных на кузове и накрытых сверху полкой багажника.
1. Снимите шнуры полки багажника с держателей на двери и выньте полку из кузова.
2. Снимите спинки заднего сиденья и коврик багажника.
3. Поддевая отверткой накладку 4 (см. рис. 8.23) задней стойки, выведите из зацепления пистоны (6 штук) и снимите накладку.
4. Отверните восемь винтов и снимите кронштейны 3 и 16 (см. рис. 8.25) полки багажника, предварительно отсоединив от сети динамики.
5. Снимите крышки с задней обивки.
6. Разогните язычки на полу кузова, удерживающие заднюю обивку.
7. Аккуратно поддевая отверткой за заднюю обивку, выведите пистоны из зацепления и снимите обивку.
8. Отверните накладки боковых упоров двери задка и снимите пружины с осей спинок сиденья.
9. Снимите обивку стенок багажника.
10. Установите обивку багажника в обратном порядке.

Шумоизоляция щита передка и пола
Шумоизоляция щита передка и пола состоит из шумопоглощающих панелей, удерживаемых коврами пола, деталями интерьера и в передней части загнутыми язычками приваренных держателей.
Для снятия шумоизоляции снимите ковры, отогните язычки и выньте детали из кузова.

Обивка дверей

Установка обивки передней двери
Рис. 8.26. Установка обивки передней двери: 1 – накладка декоративная; 2 – карман; 3 – обивка двери; 4 – подлокотник; 5 – винт крепления кармана; 6 – гайка; 7 – наклейка внутренняя; 8 – гайка квадратная; 9, 15 – винты; 10 – держатель; 11, 14 – пистоны; 12 – винт крепления накладки; 13 – накладка угловая


Обивка дверей (рис. 8.26, 8.27) представляет собой комплект облицовочных деталей, прикрепленных к двери винтами и пистонами.
Обивка передней двери
1. Снимите ручку стеклоподъемника.
2. Снимите облицовку ручки привода замка двери.
3. Снимите ручку зеркала заднего вида на двери.
4. Отверните два винта 9 и снимите подлокотник 4 (см. рис. 8.26).
5. Отверните два винта 5 в нижней части кармана 2.
6. Аккуратно поддевая отверткой за нижний задний угол обивки 3, выведите пистон 11 из зацепления и снимите обивку с двери.
7. Отверните три винта 12 в нижней части накладки 1.
8. Установите отверткой шлиц пистона крепления угловой накладки 13 горизонтально и снимите ее.
9. Поднимая накладку 1 вверх, выведите ее из зацепления с держателями 10 и снимите с двери.
Обивка задней двери
1. Снимите ручку стеклоподъемника.
2. Снимите облицовку ручки привода замка двери.

Установка обивки задней двери

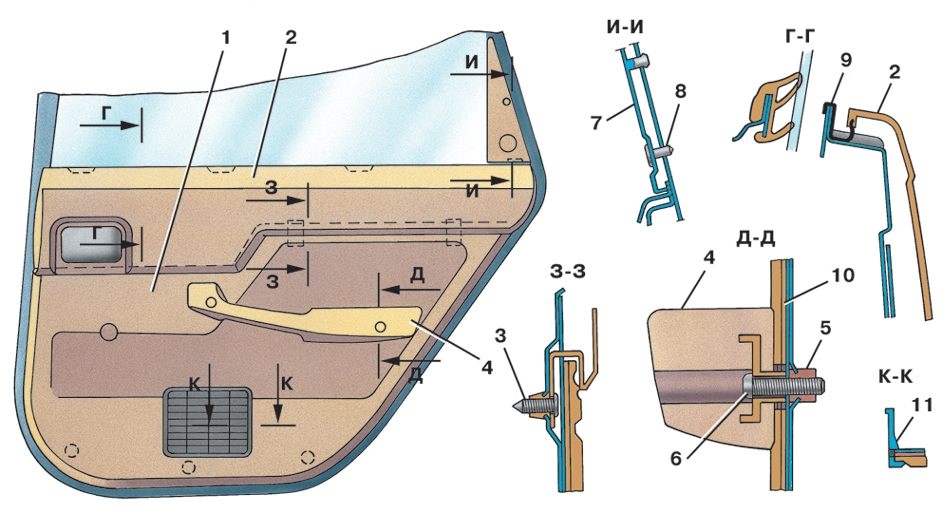

Рис. 8.27. Установка обивки задней двери: 1 – обивка двери; 2 – накладка декоративная; 3 – винт крепления накладки; 4 – подлокотник; 5 – гайка квадратная; 6 – винт; 7 – накладка угловая; 8 – пистон; 9 – держатель; 10 – наклейка внутренняя; 11 – клапан вентиляции


3. Отверните два винта 6 (см. рис. 8.27) и снимите подлокотник 4.
4. Аккуратно поддевая отверткой за нижнюю часть панели обивки 1, выведите пистоны из зацепления и снимите панель.
5. Установите отверткой горизонтально шлиц пистона 8 крепления угловой накладки 7; поддевая отверткой за верхнюю часть накладки, выведите зацеп из отверстия и снимите накладку.
6. Отверните два винта 3 в нижней части накладки 2 и, поднимая накладку вверх, снимите ее.
7. Установите обивку в обратном порядке.
