1.3.5. Капот

Рис. 1.4. Органы управления и контрольно-измерительные приборы: 1 – выключатель зажигания; 2 – рычаг переключения стеклоочистителя и стеклоомывателя; 3 – клавиша включения звукового сигнала; 5 – ручка управления воздушной заслонкой карбюратора; 6 – рукоятка привода замка капота; 7 – выключатель заднего фонаря противотуманного света; 8 – выключатель аварийной сигнализации; 9 – рычаг переключателя указателей поворота и света фар; 10 – боковые дефлекторы системы вентиляции и отопления салона; 11 – рулевое колесо; 12 – комбинация приборов; 13 – контрольная лампа аварийной сигнализации; 14 – ручка регулировки электрокорректора фар; 15 – контрольная лампа стояночной тормозной системы; 16 – переключатель наружного освещения; 17 – звуковой сигнализатор; 18 – указатель температуры охлаждающей жидкости двигателя; 19 – контрольная лампа разряда аккумуляторной батареи; 20 – тахометр; 21 – контрольная лампа недостаточного давления масла; 22 – контрольная лампа аварийного состояния работы тормозной системы; 23 – контрольная лампа неисправности двигателя (резерв); 24 – контрольная лампа включения дальнего света фар; 25 – контрольная лампа включения габаритного света; 26 – контрольная лампа включения указателей поворота; 27 – контрольная лампа резерва топлива; 28 – указатель уровня топлива; 29 – выключатель обогрева заднего стекла; 30 – тахометр; 31 – ручка сброса суточного пробега; 32 – штепсельная розетка; 33 – вещевой ящик; 34 – место для магнитолы; 35 – центральные дефлекторы системы вентиляции и отопления салона; 36 – рычаг управления заслонкой подачи воздуха к ногам водителя и пассажира; 37 – рычаг управления заслонкой воздушного потока; 38 – рукоятка стояночного тормоза; 39 – прикуриватель; 40 – рычаг переключения передач; 41 – переключатель электродвигателя вентилятора отопления; 42 – педаль акселератора; 43 – педаль тормоза; 44 – педаль сцепления; 45 – контрольная лампа воздушной заслонки карбюратора (резерв)

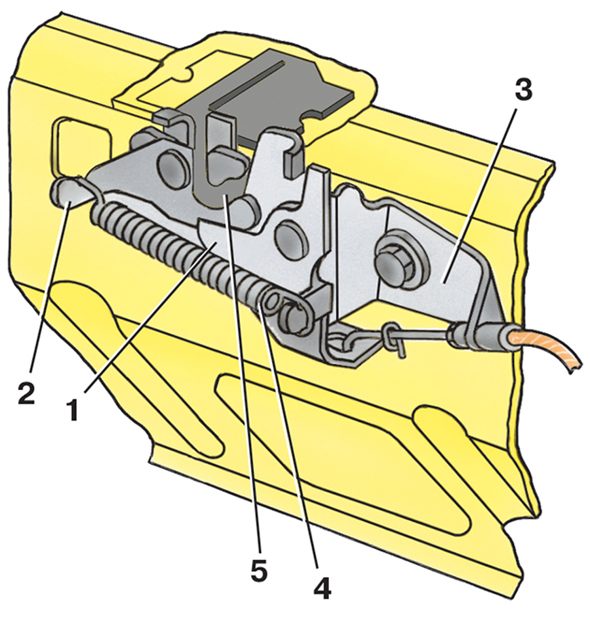

Рис. 1.11. Замок капота: 1 – собачка замка; 2 – вилка замка; 3 – корпус замка; 4 – пружина; 5 – фиксатор

Чтобы открыть капот, потяните на себя рукоятку 6 (см. рис. 1.4) привода замка капота. При этом собачка 1 (рис. 1.11) замка освобождает вилку 2, которая под действием пружины 4 поворачивается, освобождая фиксатор капота 5, и приподнимает заднюю кромку капота. После этого откройте капот снаружи рукой, в крайнем положении открытый капот фиксируется стойкой упора автоматически. Чтобы закрыть капот, вытяните стойку упора из углубления и опустите капот, который фиксируется замком автоматически.
