1.3.8. Багажное отделение

Рис. 1.14. Механизм открывания багажного отделения автомобиля Иж – 2717: 1 –  ручка двери; 2 –  дверь колпака; 3 – пневмопружина; 4 – борт задний; 5 – замок борта; 6 – петля двери; 7 – петля заднего борта; 8 – крепление колпака к борту

Для доступа в багажное отделение автомобиля Иж-2717 вставьте ключ в замок, расположенный в ручке 1 (рис. 1.14) двери колпака и поверните его по часовой стрелке. После этого поверните по часовой стрелке ручку 1 и потяните ее на себя. При этом дверь 2 колпака под действием пневмопружин 3 будет поворачиваться вокруг осей петель 6 и в открытом верхнем положении удерживаться пневмопружинами 3.

Для того чтобы открыть задний борт 4, необходимо с обеих сторон открыть замки 5, закреплённые на боковых бортах.

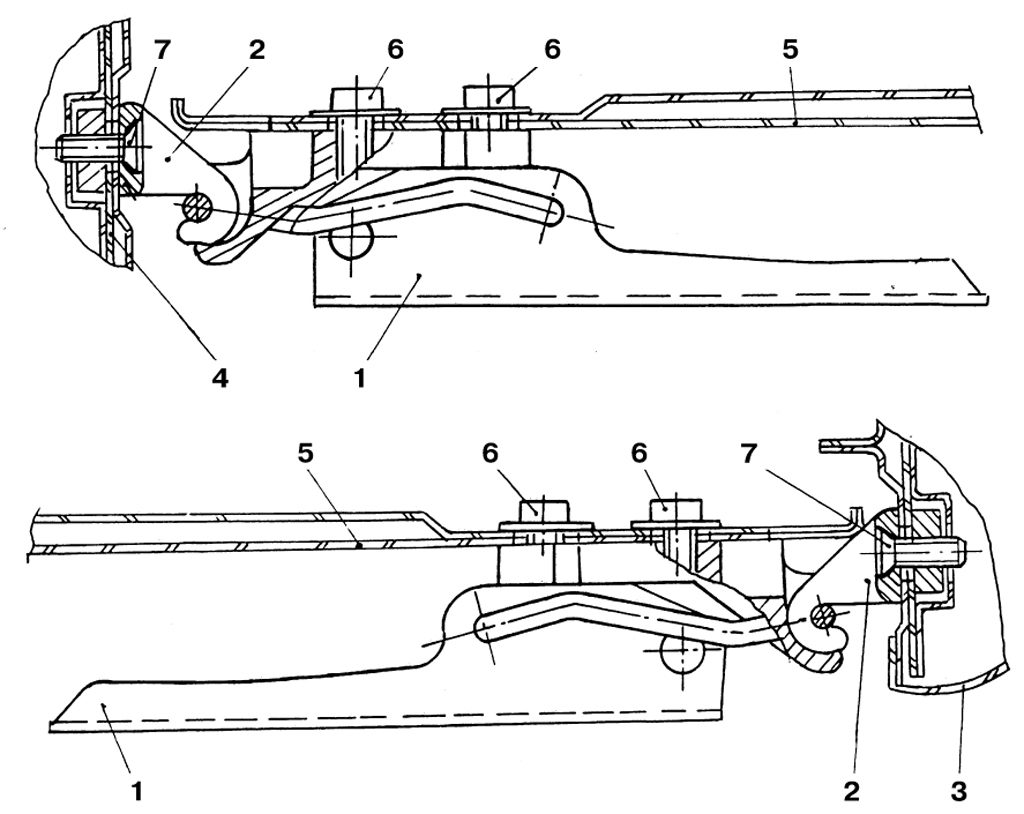

Рис. 1.15. Замок борта: 1 – ручка замка в сборе с корпусом и серьгой; 2 – зацеп; 3 – борт задний; 4 – кузов; 5 – борт боковой; 6 – болты крепления замка; 7 – винт крепления зацепа

Рис. 8.4. Фрагменты сечений кузова автомобиля Иж – 27171: 1 – дверь кабины; 2 – капот; 3 – борт задний ; 4 – борт боковой; 5,6 – болты крепления двери; 7 – упор капота; 8 – пружина упора капота; 9,10 – болты крепления капота; 11 – петля бортов; 12 – ось ограничителя двери; 13 – болты крепления петель бортов; 14 – крыло переднее; 15 – замок борта; 16 – болты крепления замков; 17 – зацеп замка борта; 18 – винты крепления зацепов; 19 – гайки пластинчатые; 20 – болты крепления крыльев; 21 – мастика антикоррозионная

Чтобы открыть замки 5 необходимо ручку 1 (рис. 1.15) замка борта потянуть на себя до освобождения от зацепа 2, закреплённого на заднем борту 3 винтами 7. После этого, придерживая задний борт рукой, повернуть его вокруг петель 7 в нижнее положение.

Закрывать задний борт и дверь колпака автомобиля Иж-2717 следует в обратном порядке.

В случае отсутствия колпака, закрепленного к боковым бортам болтовым соединением 8 (рис. 1.14), автомобиль Иж-2717 превращается в пикап Иж-27171. Боковые борта автомобиля Иж-27171 для удобства погрузочно — разгрузочных работ откидываются, так как они установлены на петлях 11 (рис. 8.4).

В передней части боковые борта соединяются с кабиной водителя с помощью точно таких же замков бортов как и в задней части. При этом зацеп 17 ( рис 8.4) с помощью винтов 18 крепится к кабине водителя.
