2.1.2. Особенности конструкции

Двигатель рядный, верхнеклапанный, четырехцилиндровый, четырехтактный, карбюраторный.

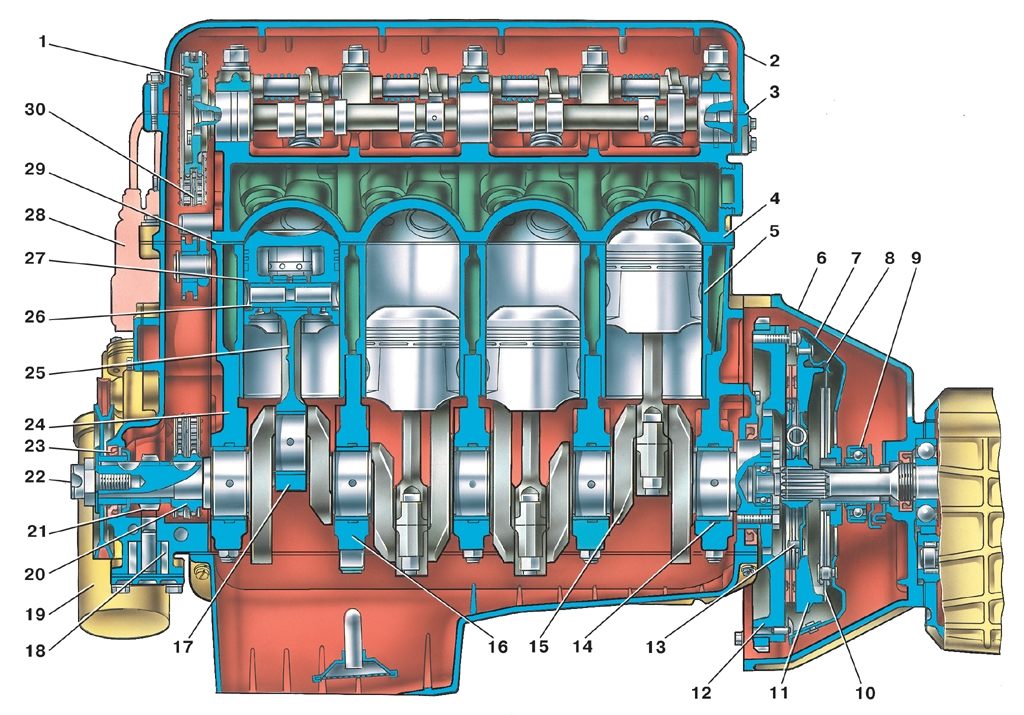

Рис. 2.1. Продольный разрез двигателя мод. 331: 1 – звездочка ведомая распределительного вала; 2 – крышка головки блока; 3 – прокладка крышки головки блока; 4 – головка блока; 5 – гильза цилиндров; 6 – картер сцепления; 7 – кожух; 8 – соединительная пластина; 9 – подшипник выключения сцепления; 10 – нажимная диафрагменная пружина; 11 – нажимной диск; 12 – маховик; 13 – ведомый диск сцепления; 14 – вкладыш коренного подшипника; 15 – коленчатый вал; 16 – крышка коренного подшипника; 17 – вкладыш шатунного подшипника; 18 – масляный насос; 19 – фильтр масляный; 20 – звездочка ведущая цепной передачи; 21 – привод масляного насоса; 22 – храповик; 23 – сальник коленчатого вала; 24 – блок цилиндров; 25 – шатун; 26 – палец поршневой; 27 – поршень; 28 – распределитель зажигания; 29 – прокладка головки блока цилиндров; 30 – цепь привода распределительного вала

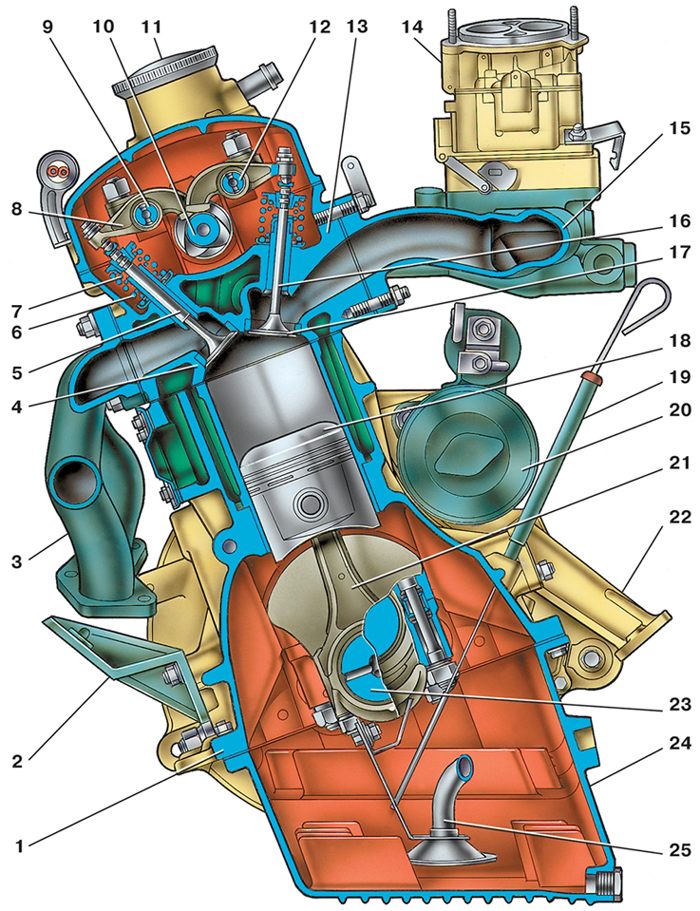

Рис. 2.2. Поперечный разрез двигателя мод. 331: 1 – блок цилиндров; 2 – узел правой подвески; 3 – выпускной коллектор; 4 – седло выпускного клапана; 5 – выпускной клапан; 6 – пружина клапана большая; 7 – пружина клапана малая; 8 – коромысло клапана; 9 – ось коромысел выпускных клапанов; 10 – распределительный вал; 11 – пробка маслоналивного патрубка; 12 – ось коромысел впускных клапанов; 13 – головка цилиндров; 14 – карбюратор; 15 – впускная труба; 16 – впускной клапан; 17 – седло впускного клапана; 18 – поршень; 19 – указатель уровня масла; 20 – стартер; 21 – шатун; 22 – узел левой подвески; 23 – коленчатый вал; 24 – масляный картер; 25 – маслозаборник

Блок цилиндров 24 (рис. 2.1) отлит из алюминиевого сплава и имеет легкосъемные чугунные гильзы. Для снижения высоты двигателя оси цилиндров отклонены на угол 20° от вертикали. Рубашка охлаждения блока открыта в верхней части в сторону головки. Головка 4 блока отлита из алюминиевого сплава с впускными и выпускными каналами. С левой стороны к головке на шпильках крепится впускная труба, с правой — выпускной коллектор. Внутри головки отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания в нижней части головки. К блоку цилиндров головка крепится через прокладку шпильками. В верхней части головки установлен распределительный вал 10 (рис. 2.2), своими кулачками перемещающий через коромысла 8 впускные 16 и выпускные 5 клапаны в направляющих втулках. Коромысла, установленные на осях 9 и 12, удерживаются от смещения с помощью пружин. Для регулировки тепловых зазоров в клапанном механизме на конце длинного плеча коромысел ввернут нажимной болт, который стопорится контргайкой. Распределительный вал приводится в действие двухрядной втулочной цепью 30 (см. рис. 2.1), расположенной в передней части двигателя и закрытой крышками. Для компенсации растяжения звеньев цепи в процессе эксплуатации предусмотрен механизм натяжения. Головка блока закрыта крышкой, в которой расположены наливная горловина для масла и трубка для отвода картерных газов. Слева на головке установлен бензонасос с приводом от эксцентрика распределительного вала с помощью штока.

Коленчатый вал 23 (см. рис. 2.2) цельнокованый, установлен на пяти подшипниках скольжения. Крышки подшипников из ковкого чугуна крепятся к блоку двумя шпильками каждая. На переднем конце коленчатого вала установлены ведущая звездочка распределительного вала, ведущая шестерня привода распределителя зажигания и масляного насоса, шкив привода водяного насоса и генератора. На заднем конце коленчатого вала расположен маховик.

Шатуны 25 (см. рис. 2.1) стальные кованые с крышками на нижних головках. В нижней головке шатуна установлен подшипник скольжения в виде вкладышей из сталеалюминиевой ленты, в верхней — бронзовая втулка.

Поршни отлиты из алюминиевого сплава. На каждом поршне установлены три кольца: два верхних — компрессионные и нижнее — маслосъемное.

Масляный картер литой алюминиевый, с отлитыми ребрами для охлаждения, закрывает блок цилиндров снизу и служит резервуаром для масла.

Система смазки комбинированная: под давлением и разбрызгиванием. Под давлением смазываются опоры коленчатого вала, подшипники нижних головок шатунов, распределительный вал и коромысла. Остальные детали смазываются разбрызгиванием масла.

Система смазки состоит из масляного картера 24 (см. рис. 2.2), маслозаборника 25 с сеткой для грубой очистки масла, шестеренчатого масляного насоса 18 (см. рис. 2.1), расположенного в нижней крышке распределительных звездочек и приводимого во вращение от общего с распределителем зажигания привода, редукционного клапана, полнопоточного фильтра 19 тонкой очистки масла с перепускным клапаном, датчика давления масла и масляных каналов.

Система охлаждения двигателя состоит из рубашки охлаждения, расположенной в пространстве между гильзами и стенками блока цилиндров, канала в головке блока, каналов во впускной трубе, соединительных шлангов.

Циркуляцию жидкости в системе обеспечивает центробежный водяной насос. Для регулировки температурного режима двигателя в систему охлаждения устанавливают термостат, отключающий большой контур системы на непрогретом двигателе при низкой температуре охлаждающей жидкости.

Система питания двигателя состоит из топливного насоса, имеющего механизм для ручного привода, карбюратора и топливных шлангов.

Система зажигания включает в себя распределитель, расположенный на крышке распределительных шестерен, катушку высокого напряжения, свечи и провода высокого напряжения.

От надежной и безотказной работы двигателя зависит успешная эксплуатация всего автомобиля.

Своевременное устранение дефектов двигателя, вызванных износом отдельных деталей, избавит от сложного и дорогостоящего ремонта (например, можно избежать замены коленчатого вала или его шлифовки, замены гильз цилиндров и т.п., если вовремя заменить вкладыши подшипников коленчатого вала, поршневые кольца).

Перечень неисправностей двигателя и способы их устранения даны в таблице.
