4.1.2. Особенности конструкции

Передняя подвеска независимая, рычажно-телескопическая типа Макферсон, с амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами и несущим стабилизатором поперечной устойчивости.

Передняя подвеска имеет отрицательное плечо обката, при котором точка пересечения оси поворота колеса с плоскостью дороги расположена с внешней стороны относительно центра пятна контакта шины с дорогой. Такая конструкция подвески в комплексе с диагональной схемой раздельного гидропривода тормозов придает автомобилю повышенную устойчивость при торможении на скользкой дороге.

Рис. 4.1. Передняя подвеска: 1 – скоба стабилизатора; 2 – шарнир рулевого механизма; 3 – поворотный кулак; 4 – болт крепления стойки к поворотному кулаку; 5 – болт регулировочный угла развала; 6 – шайба регулировочная; 7 – амортизаторная стойка; 8 – нижнее пружинное кольцо защитного чехла штока; 9 – уплотнитель верхней опоры; 10 – подшипник стойки; 11 – гайка штока; 12 – гайка крепления верхней опоры; 13 – крышка опоры; 14 – верхняя опора штока; 15 – верхняя опорная чашка пружины; 16 – верхнее пружинное кольцо защитного чехла штока; 17 – буфер сжатия; 18 – шток стойки; 19 – защитный чехол штока; 20 – пружина; 21 – нижняя опорная чашка пружины; 22 – ступица; 23 – тормозной диск; 24 – щит тормоза; 25 – защитный чехол шарового шарнира; 26 – шаровой шарнир; 27 – штанга стабилизатора поперечной устойчивости; 28 – нижний рычаг; 29 – втулка резиновая стабилизатора; 30 – резинометаллический шарнир нижнего рычага; 31 – поперечина рамы; 32 – рулевой механизм; 33 – пластмассовая втулка стабилизатора; 34 – подушка стабилизатора; З5 – опорная шайба стабилизатора; 36 – гайки крепления регулировочных болтов; 37 – втулка компенсационная; 38 – пружинное кольцо крышки

Основным элементом передней подвески является амортизаторная стойка 7 (рис. 4.1), совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны винтовая цилиндрическая пружина 20, буфер сжатия 17 и защитный чехол 19 штока, закрепленные на верхней опорной чашке 15 с упорным подшипником 10 и уплотнителем 9 опоры. На конце штока закреплена верхняя опора 14. Через упорный подшипник и верхнюю опору передается нагрузка на кузов автомобиля. В канавке на верхнем торце опоры установлено пружинное кольцо 38 крышки 13 опоры, ограничивающей перемещение вверх внутренней части опоры. При изменении положения верхней опоры относительно кузова изменяется продольный угол наклона оси поворота.

Для уменьшения попадания пыли под чехол 19 штока с помощью пружинных колец 8 и 16 обеспечена плотная его посадка на резервуаре амортизаторной стойки и верхней опорной чашке, в которой сделаны каналы для прохода воздуха из-под защитного чехла в подкапотное пространство. Каналы для поступления воздуха выполнены и в верхней опоре. Амортизаторная стойка в сборе с пружиной, чехлом, буфером сжатия, верхней опорной чашкой и верхней опорой крепится к поворотному кулаку 3 нижним кронштейном. Верхний болт 5 вместе с эксцентриковыми шайбами 6 при повороте вокруг оси изменяет угол развала колеса.

К нижней части поворотного кулака 3 двумя болтами крепится шаровой шарнир 26 с чехлом 25. Палец шарового шарнира крепится к нижнему рычагу 28 поперечины.

Поперечина с рычагами представляет собой подрамник передней части автомобиля в виде штампованно-сварной поперечины 31 рамы, к которой крепятся штанга 27 стабилизатора поперечной устойчивости с помощью скоб 1 и резиновых втулок 29, нижние рычаги 28 с резинометаллическими шарнирами 30 и реечный рулевой механизм 32.

Задние концы штанги 27 стабилизатора через резиновые подушки 34 и пластмассовые втулки 33 соединяются с нижними рычагами 28.

При каждом техническом обслуживании и ремонте визуально проверяют состояние защитных чехлов шаровых шарниров подвески и амортизаторных стоек, шаровых и резинометаллических шарниров, резиновых втулок и подушек.

Люфт шарового шарнира можно обнаружить покачиванием вручную нижнего рычага в вертикальной плоскости и вывешенного колеса за верхнюю и нижнюю части вокруг его продольной горизонтальной оси.

При осмотре выявляют течи амортизаторной стойки, задиры на рабочей поверхности штока, деформации и повреждения остальных деталей и узлов подвески, следы задевания о дорожные препятствия.

Нижние рычаги и штангу стабилизатора с трещинами или деформированные замените. В результате деформации поперечины рамы, рычагов, штанги стабилизатора и передка кузова изменяются углы установки колес и становится невозможной их регулировка. Проверьте затяжку крепежных элементов.

1. Затормозите автомобиль стояночным тормозом.

2. Приподнимите и установите на надежную опору переднюю часть автомобиля. Снимите соответствующее колесо.

3. Расшплинтуйте и отверните гайку пальца шарового шарнира рулевой тяги.

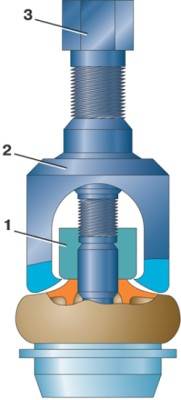

Рис. 4.2. Съемник для выпрессовки пальца шарового шарнира рулевой тяги из поворотного кулака: 1 – поворотный кулак; 2 – корпус; 3 – винт

4. Съемником (рис. 4.2) выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага.

5. Расшплинтуйте и отверните гайки пальцев шаровых шарниров с обеих сторон.

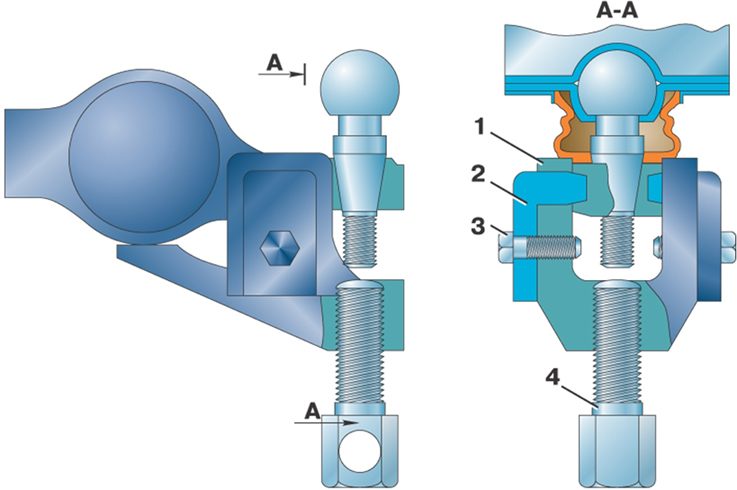

Рис. 4.3. Съемник для выпрессовки пальца шарового шарнира нижнего рычага подвески: 1 – корпус; 2 – щека; 3 – болт; 4 – винт

6. Съемником (рис. 4.3) выпрессуйте пальцы шаровых шарниров из нижних рычагов.

7. Отсоедините штангу стабилизатора и нижние рычаги от поперечины рамы и снимите штангу стабилизатора с нижними рычагами с автомобиля.

8. Снимите с направляющей колодок суппорт с колесным цилиндром. Подвесьте суппорт к кузову на проволоке, следя за тем, чтобы тормозной шланг не натягивался и не перекручивался.

9. Отверните гайки крепления верхней опоры и снимите стойку подвески с автомобиля.

10. Установку передней подвески проводите в обратном порядке.

1. Отсоедините нижний рычаг 28 (см. рис. 4.1) от штанги 27 стабилизатора.

2. Проверьте состояние резиновых подушек 34, упорных шайб и пластмассовой втулки 33 в отверстии для крепления штанги стабилизатора. Замените изношенные подушки и втулки.

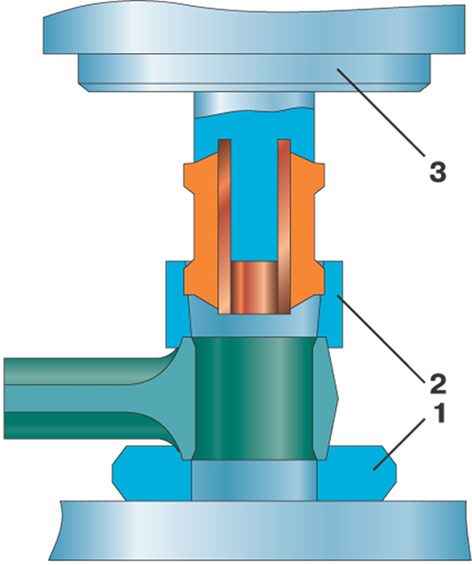

Рис. 4.4. Приспособление для запрессовки резинометаллических шарниров передней подвески: 1 – подставка; 2 – втулка; 3 – толкатель

3. Замените поврежденный и деформированный резинометаллический шарнир рычага. Для этого выпрессуйте его из рычага и запрессуйте новый с помощью приспособления (рис. 4.4), предварительно смазав шарнир мыльным раствором.

4. Пластмассовые втулки 33 (см. рис. 4.1) запрессовывайте в отверстие рычага осторожно, чтобы не повредить; предварительно смажьте их мыльным раствором.

5. Опорные шайбы 35 при сборке штанги стабилизатора с нижними рычагами устанавливайте отбортовками наружу, а резиновые подушки 34 – выемками в сторону опорных шайб.

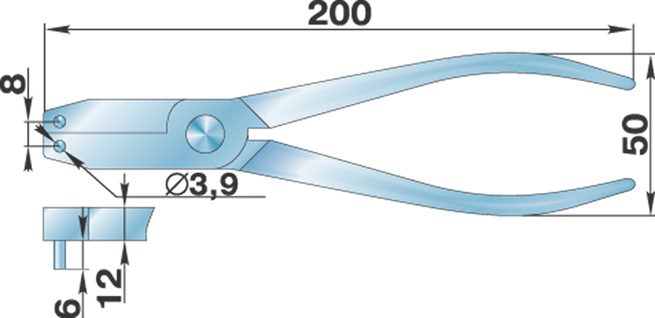

Рис. 4.5. Плоскогубцы для снятия пружинных колец защитного чехла штока

6. Перед разборкой стойки освободите нижний торец защитного чехла 19, переместив плоскогубцами (рис. 4.5) пружинное кольцо 8 на резервуар амортизаторной стойки.

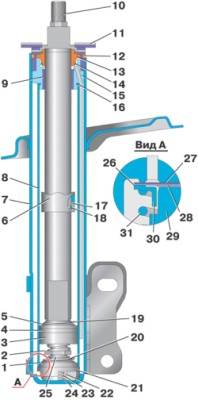

Рис. 4.9. Амортизаторная стойка: 1 – тарелка впускного клапана; 2 – шайба регулировочная; 3 – поршень; 4 – кольцо поршневое; 5 – тарелка перепускного клапана; 6 – буфер отбоя; 7 – резервуар; 8 – цилиндр рабочий; 9 – втулка; 10 – шток; 11 – гайка резервуара; 12 – кольцо резиновое; 13 – сальник; 14 – пружина сальника; 15 – направляющая с трубой; 16 – кольцо; 17 – ограничитель; 18 – кольцо пружинное; 19 – пружина перепускного клапана; 20 – пружина впускного клапана; 21 – корпус клапана сжатия; 22 – чашка; 23 – пружина клапана сжатия; 24 – клапан сжатия; 25 – кольцо; 26 – диск клапана; 27 – диск дроссельный; 28 – диск клапана малый; 29 – гайка клапана; 30 – тарелка опорная; 31 – пружина клапана

7. Сдвиньте нижний торец чехла выше опорной шайбы на гайке резервуара 11 (рис. 4.9) стойки.

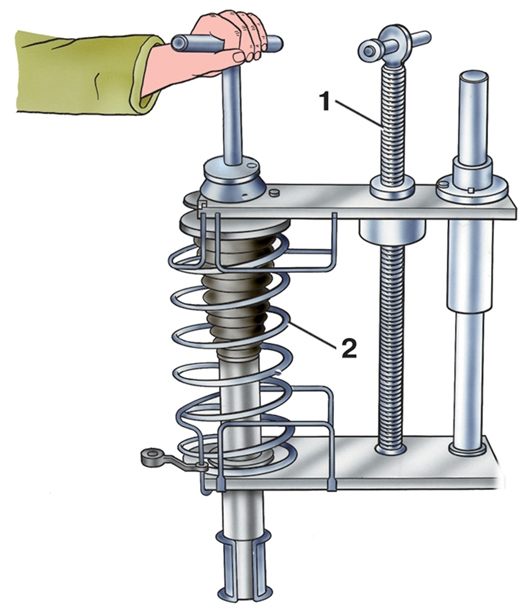

Рис. 4.6. Приспособление для разборки телескопической стойки: 1 – винт; 2 – пружина

8. Сожмите пружину подвески за крайние рабочие витки приспособлением (рис. 4.6) для сжатия пружин.

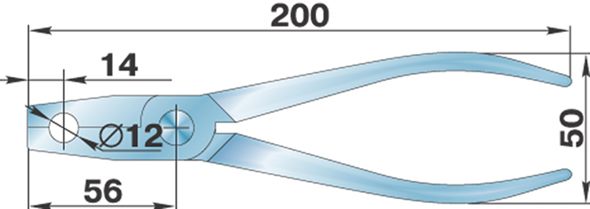

Рис. 4.7. Плоскогубцы для снятия крышки опоры

9. Плоскогубцами (рис. 4.7) снимите крышку опоры 13 (см. рис. 4.1).

10. Зафиксируйте верхнюю опору 14 от проворачивания на штоке амортизаторной стойки и отверните гайку 11 на штоке.

11. Разберите стойку.

12. Перед сборкой очистите детали от грязи.

13. Смажьте подшипник 10.

14. Закрепите чехол 19 на верхней опорной чашке пружинным кольцом 16.

15. Сожмите пружину подвески приспособлением за крайние рабочие витки, если пружина заменялась.

ПРЕДУПРЕЖДЕНИЕ C обеих сторон необходимо устанавливать пружины одной размерной группы.

16. Полностью выдвиньте шток амортизатора и установите детали и узлы в обратном порядке.

17. Совместите отверстие верхней опоры 14 с лысками на штоке и затяните гайку 11.

18. Снимите с пружины приспособление и установите крышку 13 опоры.
