7.4.10. Стеклоочиститель ветрового стекла

Особенности конструкции
На автомобилях установлен двухскоростной стеклоочиститель 2126–5205 с приводом от трехщеточного электродвигателя постоянного тока с возбуждением от постоянных магнитов с редуктором (моторедуктор 17.3730). Редуктор оснащен механизмом самоостанова. На кронштейне стеклоочистителя закреплен термобиметаллический предохранитель ПР502А, рассчитанный на максимальный ток срабатывания 7,5 А.

Схема включения стеклоочистителя ветрового стекла

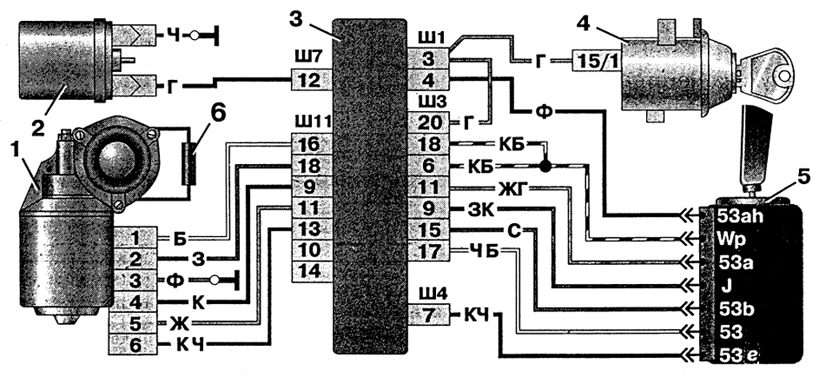

Рис. 7.49. Схема включения стеклоочистителя ветрового стекла: 1 – электродвигатель стеклоочистителя; 2 – электродвигатель омывателя; 3 – монтажный блок; 4 – замок зажигания; 5 – переключатель стеклоочистителя и омывателя; 6 – термобиметаллический предохранитель


Электрическая схема включения стеклоочистителя ветрового стекла показана на рис. 7.49.
Ремонт стеклоочистителя заключается главным образом в правке деформированных тяг и рычагов рычажной системы или замене их новыми. Неисправный электродвигатель рекомендуется заменить новым.
После установки нового электродвигателя проверьте его работу до подсоединения тяг стеклоочистителя.
Технические характеристики электродвигателя с редуктором
Номинальное напряжение, В.....12
Номинальная мощность на валу редуктора, Вт.....10
Частота вращения* вала редуктора на первой (низшей) скорости, мин-1.....30–40
Потребляемый ток* на первой скорости, А, не более.....3,5
Частота вращения* вала редуктора на второй (высшей) скорости, мин-1.....55–70
Потребляемый ток* на второй скорости, А, не более.....5
      * При напряжении 14 В, температуре окружающей среды (25±10) °С и моменте нагрузки на выходном валу 1,47 Н·м (0,15 кгс·м) в непрогретом состоянии.
Снятие и установка
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Разъедините штекерные колодки электродвигателя и жгута проводов.
3. Снимите щетки с рычагами.
4. Снимите декоративные колпачки и отверните гайки осей рычагов.
5. Снимите пластмассовые накладки (кольца).
6. Отверните два болта крепления кронштейна стеклоочистителя к кузову.
7. Выньте стеклоочиститель.
Установите стеклоочиститель в обратном порядке, предварительно смазав трущиеся поверхности пальцев поводков и кривошипа пластичным смазочным материалом. При установке рычагов со щетками убедитесь, что положение поводков соответствует исходному положению стеклоочистителя.
