7.4.20. Комбинация приборов

Контрольные приборы автомобиля объединены в комбинацию приборов, состоящую из спидометра, тахометра, указателей температуры охлаждающей жидкости и уровня топлива с контрольной лампой резерва топлива.

В нижней части комбинации приборов установлены контрольные лампы: недостаточного давления масла в двигателе, аварийного состояния тормозной системы и включения стояночного тормоза, включения дальнего света фар, включения габаритного света, включения указателей поворота, разряда аккумулятора. Предусмотрено также резервное место под контрольную лампу включения электронной системы управления двигателем.

Электрические соединения приборов и контрольных ламп выполнены на печатной плате, установленной на задней стороне корпуса комбинации приборов.

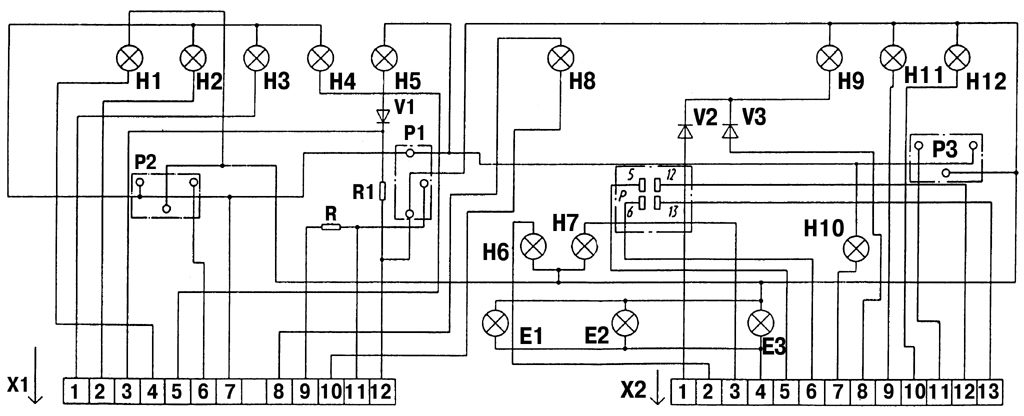

Рис. 7.53. Схема соединений комбинации приборов: Е1, Е2, Е3 – лампы освещения; Н1 – контрольная лампа включения главного выключателя света; Н2 – контрольная лампа прикрытия воздушной заслонки карбюратора (резерв); Н3 – контрольная лампа аварийного давления масла; Н4 – контрольная лампа стояночного тормоза; Н5 – контрольная лампа разряда аккумуляторной батареи; Н6 – контрольная лампа указателя левого поворота; Н7 – контрольная лампа указателя правого поворота; Н8 – контрольная лампа неисправности двигателя ( резерв) ; Н9 – контрольная лампа уровня тормозной жидкости ( резерв) ; Н10 – контрольная лампа резерва топлива; Н11 – контрольная лампа аварийной сигнализации; Н12 – контрольная лампа дальнего света фар; Р — показывающий прибор спидометра электромеханического 452.3802010; Р1 – тахометр электронный 331.3813010; Р2 – приемник указателя температуры; Р3 – приемник указателя уровня топлива; Х1, Х2 – электрические разъемы ( цифры указывают условные номера штырей)

Схема соединений комбинации приборов показана на рис. 7.53.

Комбинация приборов подсоединена к жгуту проводов с помощью двух шестиконтактных штекерных колодок.

В спидометре установлены два счетчика пройденного пути (одометра): суммарный и суточный.

Показания суточного счетчика можно устанавливать на ноль нажатием на рукоятку, расположенную в нижней части комбинации приборов под спидометром.

Рис. 8.24. Детали панели приборов: 1 – накладка; 2, 6 – винт 4 х 16; 3 – ось; 4 – держатель фонаря; 5 – выключатель плафона; 7 – гайка; 8 – переключатель отопителя; 9 – дверца вещевого ящика; 10 – накладка консоли с фонарем; 11 – ручка переключателя отопителя; 13 – блок управления; 14 – переключатель наружного освещения; 15 – выключатель противотуманных фар; 16 – выключатель аварийной сигнализации; 17 – комбинация приборов; 18 – панель приборов, верхняя часть; 19 – пульт; 20 – гайка для винта 5; 21 – насадок; 22 – кронштейн левый; 23 – воздуховод левый; 24 – воздуховод; 25 – заглушка; 26 – воздуховод правый; 27 – гайка М8; 28 – втулка; 29 – прокладка; 30 – втулка; 31 – кронштейн правый; 33 – дефлектор; 34 – панель приборов, нижняя часть; 35 – шайба 5; 36 – блок управления отопителем; 37 – заглушка; 38 – фонарь освещения вещевого ящика; 39 – жгут проводов панели приборов; 40 – ручка; 41 – винт 5 х 16; 42 – заглушка винта конфирмат; 43 – винт конфирмат 6,3 х 38; 44 – гайка пластинчатая 6,3; 45 – ручка корректора; 46 – звуковой сигнализатор

Комбинация прикреплена к верхней части панели приборов с помощью винтов 41 (рис. 8.24).

Для снятия комбинации приборов:

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите пульт панели приборов.

3. Отверните винты крепления комбинации приборов.

4. Выньте на себя комбинацию приборов из посадочного места и отсоедините от нее колодку жгута.

Установите комбинацию приборов в обратной последовательности.

1. Выверните восемь винтов крепления экрана со стеклом и снимите экран.

2. Снимите стрелки с осей тахометра и спидометра.

3. Отверните четыре винта крепления шкал тахометра и спидометра и снимите шкалы.

4. Для снятия любого прибора, входящего в комбинацию, отверните соответствующие крепежные элементы на задней стенке кожуха комбинации.

Собирайте комбинацию приборов в обратном порядке.

Для замены перегоревших ламп в комбинации поверните и извлеките патроны с лампами из гнезд на печатной плате. Это можно сделать без разборки комбинации приборов.
