14.13. Проверка функционирования, снятие, установка и регулировка датчика-выключателя стоп-сигналов

Датчик-выключатель стоп-сигналов закреплен на фланце на опорном кронштейне педали тормоза. Подлежащий регулировке датчик-выключатель, применяемый на моделях 1993 г. вып. закреплен на кронштейне при помощи зажима; датчик-выключатель с автоматической регулировкой, устанавливаемый на модели с 1994 г. вып. крепится в кронштейне при помощи встроенного фиксатора.

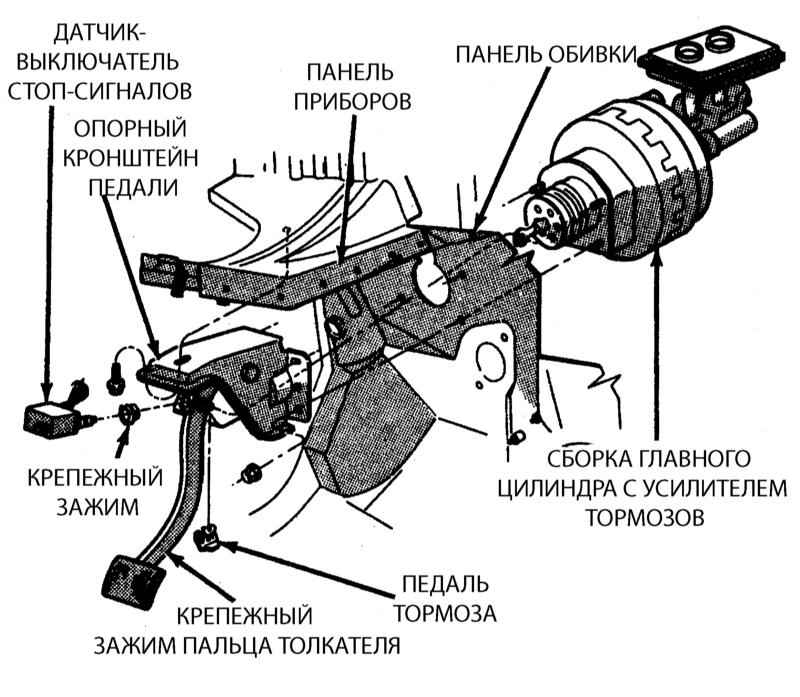

Детали установки датчика-выключателя стоп-сигналов моделей 1993 г. вып.

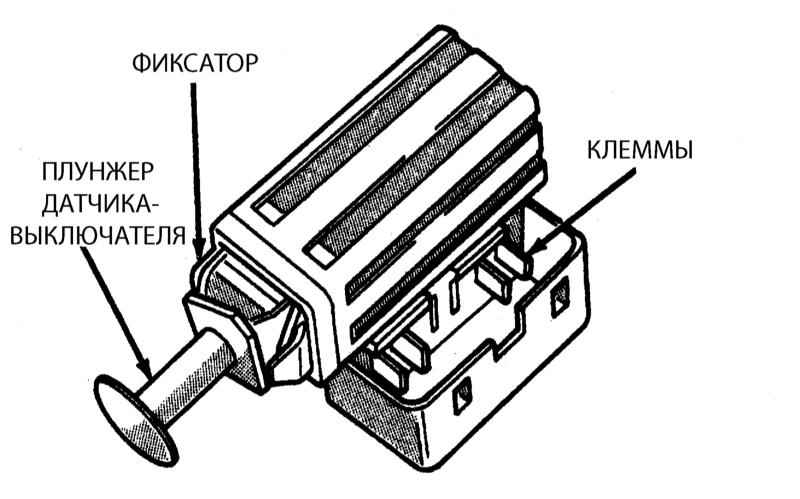

Сборка датчик-выключатель стоп-сигналов (модели с 1994 г. вып.).

Проверка

Модели 1993 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Удостоверьтесь в срабатывании стоп-сигналов при выжимании педали тормоза.
  2. Если стоп-сигналы не загораются при выжимании педали, проверьте состояние предохранителя и ламп сигналов (Глава Система бортового электрооборудования), затем вновь проверьте функционирование датчика-выключателя.
  3. Если после внесения исправлений стоп-сигналы по прежнему не срабатывают, попытайтесь произвести регулировку датчика-выключателя. Вновь повторите проверку.
  4. Если регулировка датчика-выключателя не помогла, удостоверьтесь в наличии на клеммах выключателя питания (см. электрические схемы в конце Главы Система бортового электрооборудования).
  5. Если питание присутствует, проверьте имеет ли оно место на клеммах питающей проводки ламп стоп-сигналов.
  6. Неисправный выключатель замените. Если добиться удовлетворительного срабатывания стоп-сигналов не удается не смотря на то, что датчик-выключатель в порядке, попытайтесь отыскать короткое замыкание или обрыв в проводке между выключателем и лампами стоп-сигналов.

Модели с 1994 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. В первую очередь проведите все внешние проверки, описанные в предыдущем подразделе (предохранитель, лампы, питание на выключателе, напряжение между выключателем и лампами и т.п.).
  2. Если устранить отказ не удалось, снимите датчик-выключатель, рассоедините его электрический разъем, затем установите выключатель на место (см. ниже) и при помощи омметра или тестера обрывов проверьте непрерывность между клеммами 5 и 6 разъема, для чего:
    • На полную длину извлеките плунжер датчика-выключателя.
    • Подсоедините провода омметра между упомянутыми клеммами и считайте показания прибора.
    • Если непрерывность отсутствует, переходите к следующей проверке. Если имеет место, - замените датчик-выключатель (в нем имеет место обрыв или короткое замыкание).

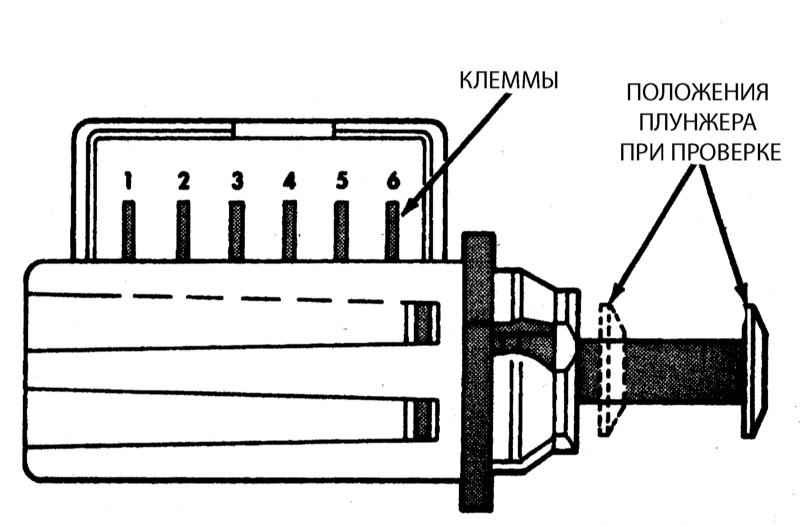

Схема идентификации клемм разъема датчика-выключателя (модели 1993 и 1994 г.г. вып.)

1 — Клеммы 1 и 2 - контур тормозного датчика
2 — Клеммы 5 и 6 - контур стоп-сигналов
3 — Клеммы 3 и 4 - контур датчика скорости (VSS)

  1. При помощи омметра или тестера обрывов проверьте непрерывность между клеммами 1 и 2, затем 3 и 4:
    • До упора вожмите плунжер в датчик-выключатель.
    • Подсоедините провода омметра между клеммами 1 и 2 разъема и считайте показания прибора.
    • Если непрерывность присутствует, выключатель в порядке. Если нет, - замените его (в нем имеет место обрыв или короткое замыкание).
    • Повторите проверку для клемм 3 и 4.

Замена

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите крышку рулевой колонки и нижнюю панель обивки под панелью приборов (Глава Кузов).

Модели 1993 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Рассоедините электрический разъем датчика-выключателя.
  2. Выверните датчик-выключатель из держателя или, покачав вверх-вниз, вытяните из держателя назад.
  3. Вверните новый датчик-выключатель, полностью посадив его в держатель таким образом, чтобы плунжер уперся в педаль тормоза.
  4. Подсоедините электрический разъем.
  5. Произведите регулировку датчика-выключателя.

Модели 1994 и 1995 г.г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. До упора выжмите педаль тормоза.
  2. Поверните датчик-выключатель примерно на 30° против часовой стрелки до отпускания фиксатора, затем, потянув назад, извлеките выключатель из кронштейна.
  3. Рассоедините электрический разъем и снимите датчик-выключатель.
  4. На полную длину извлеките плунжер из датчика-выключателя.
  5. Подсоедините электрический разъем.
  6. Выжмите педаль до упора и удерживайте ее в этом положении.
  7. Совместите стопорный язычок датчика-выключателя с ответным пазом в кронштейне и вставьте выключатель в кронштейн, повернув для фиксации на 30° по часовой стрелке.
  8. Отпустите педаль тормоза и полностью оттяните ее назад. Это позволит плунжеру датчика-выключателя занять правильное рабочее положение при вталкивании его педалью в корпус выключателя. В ходе автоматической регулировки датчик-выключатель должен издавать щелчки.

Все модели

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите на место панель обивки и крышку рулевой колонки (Глава Кузов).
  2. Подсоедините провод к отрицательной клемме батареи
  3. Опробуйте функционирование датчика-выключателя.

Регулировка (только для моделей 1993 г. вып.)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Вручную переведите педаль тормоза вперед и проверьте функционирование плунжера датчика-выключателя (полезным окажется применение карманного фонарика и маленького зеркальца). Плунжер должен оставаться в полностью вытянутом положении когда свободный ход педали будет выбран и начнется торможение автомобиля. Зазор между головкой плунжера и педалью в этой точке должен составлять от 1,6 до 3,2 мм.
  2. Если зазор между плунжером датчика-выключателя и педалью в норме, а стоп-сигналы включаются исправно, регулировка не требуется.
  3. Если плунжер выключателя не полностью выдвинут из корпуса, т.е. зазор между плунжером и педалью ниже нормы, произведите регулировку, для чего:
    • Ухватитесь за педаль тормоза и оттяните ее назад до упора.
    • Педаль должна касаться цилиндра выключателя, толкните его назад в зажиме и зафиксируйте в правильном положении.
    • Вновь измерьте зазор между плунжером и педалью. В случае необходимости повторите процедуру
  4. Опробуйте функционирование датчика-выключателя.
