14.14. Регулировка стояночного тормоза

Модели 1993 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Удостоверьтесь, что барабаны (или диски) тормозных механизмов задних колес вращаются свободно, без закусываний, затем полностью взведите рычаг стояночного тормоза.
  2. Поддомкратьте задок автомобиля и установите его на подпорки.
  3. Мелом или жировым карандашом пометьте положение регулировочной гайки на оборудованном резьбой наконечнике натяжителя троса.

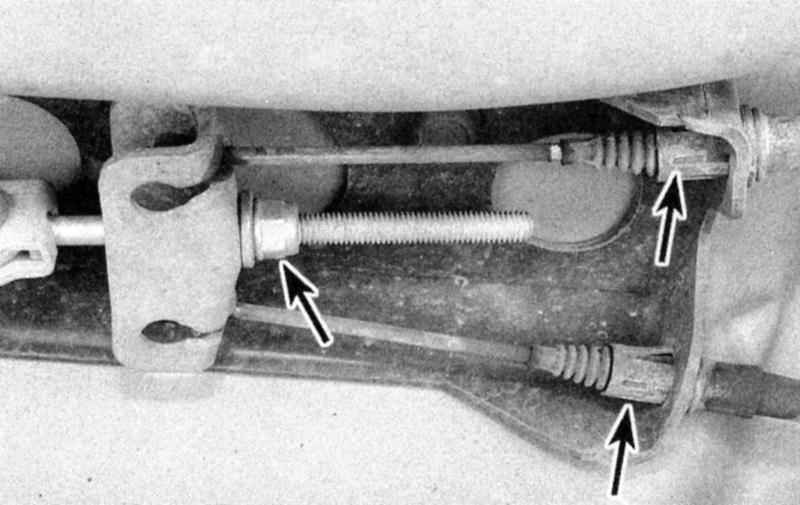

  1. На моделях 1993 г. вып. мелом или жировым карандашом пометьте положение регулировочной гайки (левая стрелка) на оборудованном резьбой наконечнике натяжителя троса, затем наверните гайку приблизительно на 13 мм глубже на наконечник; если планируется проведение замены заднего троса, сожмите его фиксатор (правые стрелки) маленьким шланговым хомутом червячного типа.
  1. Наверните гайку глубже на наконечник натяжителя приблизительно на 13 мм. Если длины резьбовой части наконечника оказывается недостаточно, замените натяжитель (Раздел Замена тросов привода стояночного тормоза). Не следует пытаться усовершенствовать натяжитель или использовать его повторно.
  2. Отпустите рычаг стояночного тормоза и удостоверьтесь, что задние колеса вращаются свободно.
  3. Уберите домкраты и опустите автомобиль.
  4. Проверьте функционирование тормозов на уклоне.

Модели с 1994 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Удостоверьтесь, что барабаны (или диски) тормозных механизмов задних колес вращаются свободно, без закусываний, затем полностью взведите рычаг стояночного тормоза.
  2. Поддомкратьте задок автомобиля и установите его на подпорки.
  3. Нанесите на шток натяжителя метку приблизительно в 6,5 мм от кронштейна натяжителя.

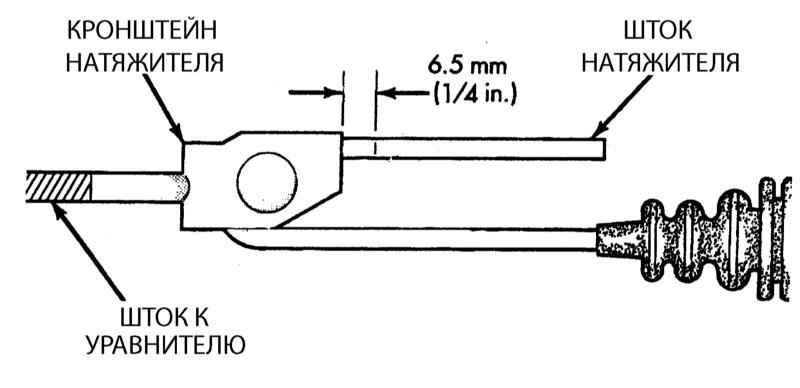

  1. На моделях 1994 и 1995 г.г. вып. нанесите на шток натяжителя метку на расстоянии приблизительно 6.5 мм от кронштейна.
  1. Затяните регулировочную гайку на балансире таким образом, чтобы метка на штоке натяжителя совместилась с его кронштейном.

Ни по какой из причин не подтягивайте и не ослабляйте регулировочную гайку натяжителя после завершения регулировки!

  1. Отпустите рычаг стояночного тормоза и удостоверьтесь, что задние колеса автомобиля вращаются свободно.
  2. Уберите домкраты и опустите автомобиль.
  3. Проверьте функционирование тормозов на уклоне.
