14.7. Снятие, капитальный ремонт и установка колесных цилиндров

В случае возникновения необходимости в проведении капитального ремонта колесных цилиндров (обычно вследствие возникновения утечек или залипания поршней), перед началом работ изучите все возможные варианты его выполнения. Существует возможность приобретения новых сборок цилиндров, что позволяет существенно упростить задачу. Если принято решение о восстановлении старых цилиндров, удостоверьтесь в наличии ремонтных наборов к ним. Ни в коем случае не производите ремонт лишь одного из колесных цилиндров - всегда восстанавливайте их в комплекте.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте задок автомобиля и установите его на подпорки. Заблокируйте клиньями передние колеса во избежание отката.
  2. Снимите башмачную сборку тормозного механизма (Раздел Замена башмаков барабанных тормозных механизмов).
  3. Удалите всю грязь и посторонние частицы с поверхностей вокруг цилиндра.
  4. Полностью ослабьте штуцерное крепление тормозной линии, но не отсоединяйте тормозную линию от колесного цилиндра.

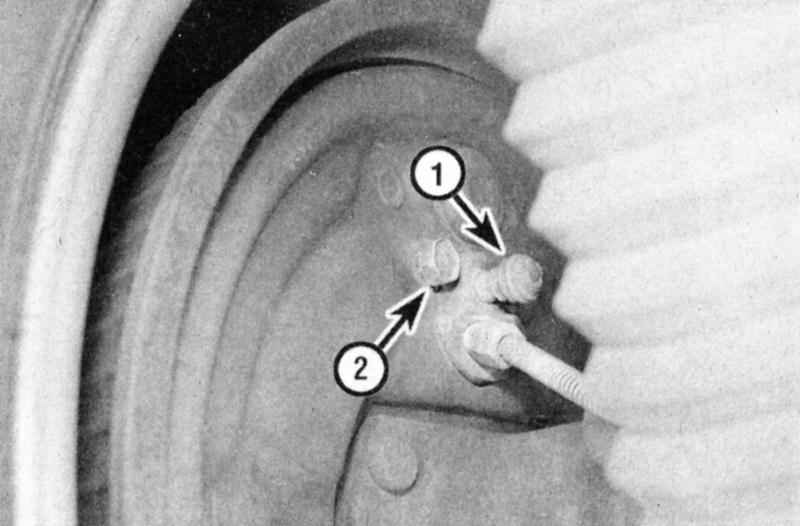

  1. Полностью ослабьте штуцерное соединение тормозной линии (1), затем отдайте болты крепления цилиндра (2) (передний болт на снимке не виден).
  1. Отдайте болты крепления колесного цилиндра.
  2. Снимите колесный цилиндр с тормозного щита и уложите его на чистую поверхность верстака. Немедленно закупорьте тормозную линию во избежание потерь жидкости и попадания в систему грязи.

Если фрикционные накладки тормозных башмаков загрязнены тормозной жидкостью, замените башмаки.

Капитальный ремонт

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите с колесного цилиндра вентиль прокачки, манжеты поршней, поршни, пыльники и сборку распорной пружины

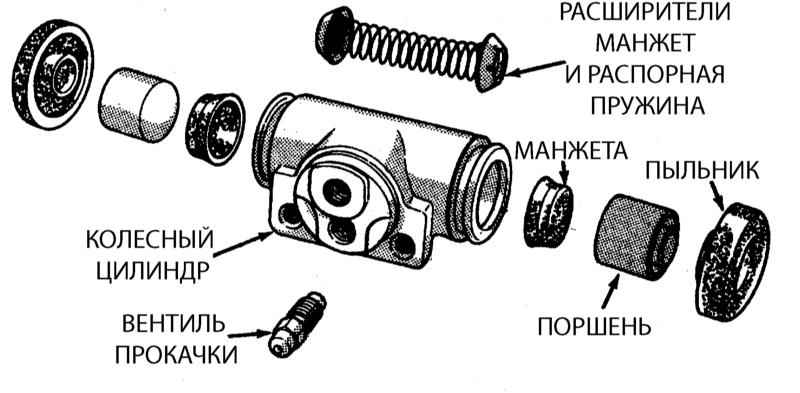

Компоненты колесного цилиндра.

  1. Промойте цилиндр в тормозной жидкости или патентованном средстве для чистки компонентов тормозных систем.

Ни в коем случае не используйте для этой цели бензин или растворители на нефтяной основе!

  1. Сжатым воздухом выдуйте из цилиндра остатки жидкости и тщательно продуйте все внутренние каналы.
  2. Проверьте зеркало цилиндра на наличие трещин, царапин, задиров и следов коррозии. Легкие дефекты и следы коррозии могут быть удалены с зеркала цилиндра при помощи наждачной бумаги. Если это сделать не удается, цилиндр должен быть заменен.
  3. Смажьте новые манжеты тормозной жидкостью.
  4. Соберите цилиндр. Проследите чтобы манжеты были установлены губками внутрь (см. иллюстрацию выше).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите колесный цилиндр на свое место. Если тормозная линия все еще ослаблена, подсоедините ее к цилиндру, следя за тем, чтобы не перекосить резьбу.
  2. Вверните крепежные болты и затяните их с требуемым усилием. Прочно затяните штуцерное соединение тормозной линии. Установите башмачную сборку.
  3. Прокачайте тормоза (Раздел Прокачка тормозной системы).
  4. Перед тем как приступить к эксплуатации автомобиля проверьте исправность функционирования тормозов.
