15.11. Снятие и установка поперечной реактивной штанги задней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

Поддомкратьте задок автомобиля и установите его на подпорки.
Отдайте болт и гайку на кронштейне балки рамы.

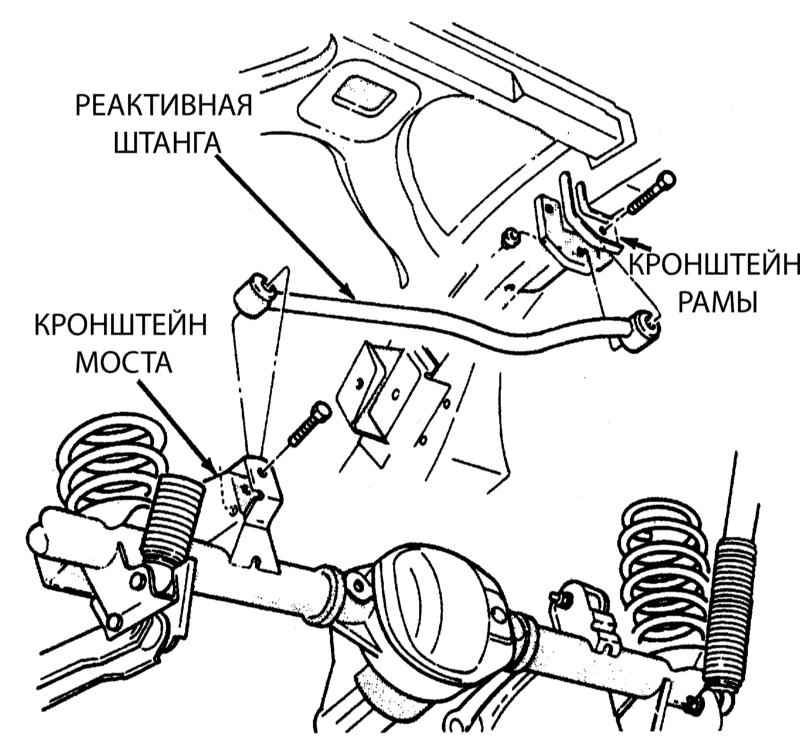

Детали установки реактивной штанги.

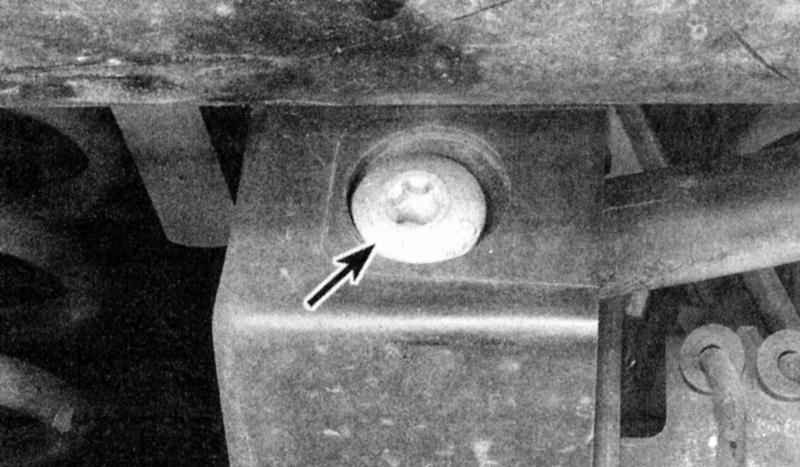

Для отсоединения верхнего конца реактивной штанги от кронштейна балки рамы отдайте данный болт (стрелка) и гайку (на снимке не видна).

Отдайте болт и гайку кронштейна рукава моста и снимите реактивную штангу.

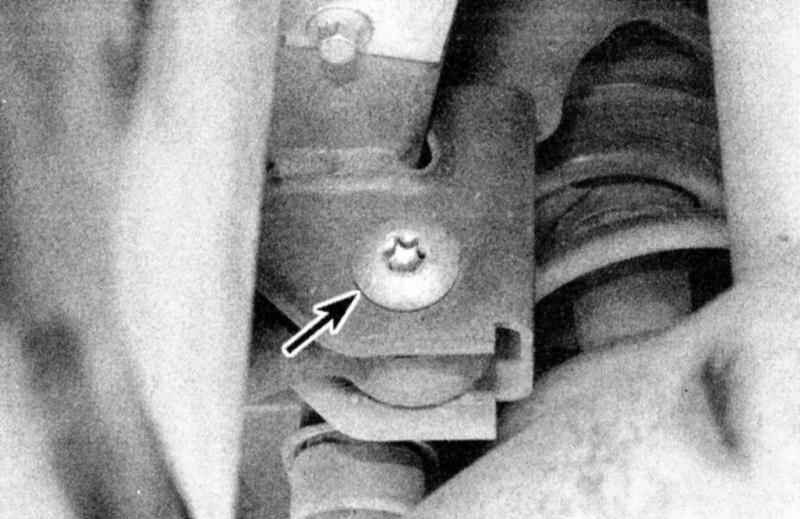

Для отсоединения нижнего конца реактивной штанги от кронштейна рукава моста отдайте этот болт (стрелка) и гайку (снимке не видна).

Установку производите в обратном порядке. Весь крепеж затягивайте с требуемым усилием.
