15.7. Снятие и установка поворотных кулаков

Процедура применима как полноприводным моделям, так и к моделям 2WD. При работе на модели 2WD просто опускайте моменты, имеющие отношение лишь к компонентам полноприводных автомобилей.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Ослабьте гайки крепления колеса, поддомкратьте автомобиль и установите его на подпорки. Снимите колесо.
  2. Отсоедините от поворотного кулака рулевую тягу (Раздел Снятие и установка рулевого механизма).
  3. Снимите суппорт и диск тормозного механизма (Глава Тормозная система).
  4. Снимите ступицу переднего моста и подшипниковую сборку, затем снимите приводной вал (Глава Сцепление и трансмиссионная линия).
  5. Рассоедините электрический разъем датчика ABS колеса и снимите датчик.

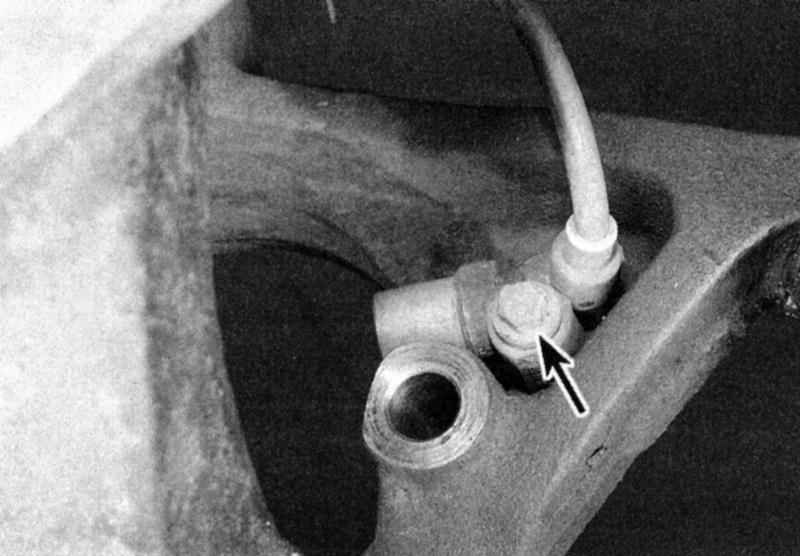

  1. Рассоедините электрический разъем датчика ABS колеса, отдайте крепежный болт (стрелка) и снимите датчик.
  1. Извлеките шплинты и ослабьте - но не снимайте - корончатые гайки шпилек шаровых опор. Для снятия кулака со шпилек шаровых опор постучите по нему сверху молотком или воспользуйтесь маленьким съемником.
  1. Если обстукивание верхней части поворотного кулака не помогает снятию его со шпильки какого-нибудь из шаровых опор, воспользуйтесь маленьким съемником (на снимке съемник установлен на шпильку верхнего шарнира; снятие кулака со шпильки нижней опоры производится аналогично).
  1. Тщательно проверьте кулак на наличие трещин, особое внимание уделяя рулевому рычагу и участку посадки шпинделя. Проверьте отверстия под пальцы шаровых опор на наличие овальности. В случае выявления любого из перечисленных дефектов замените кулак.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите поворотный кулак на вилкообразную балку моста и вставьте в отверстия в нем шпильки шаровых опор. Наверните гайки и затяните их с требуемым усилием. Заблокируйте гайки шплинтами.
  2. Установите на место приводной вал (Глава Сцепление и трансмиссионная линия).
  3. Установите сборку ступицы с подшипником (Глава Сцепление и трансмиссионная линия).
  4. Установите диск и суппорт тормозного механизма (Глава Тормозная система ).
  5. Подсоедините рулевую тягу к поворотному кулаку (Раздел Снятие и установка рулевого механизма).
  6. Установите колесо и гайки его крепления. Опустите автомобиль на землю и затяните гайки крепления колеса с требуемым усилием (Глава Настройки и текущее обслуживание).
