16.25. Снятие и установка приборной доски

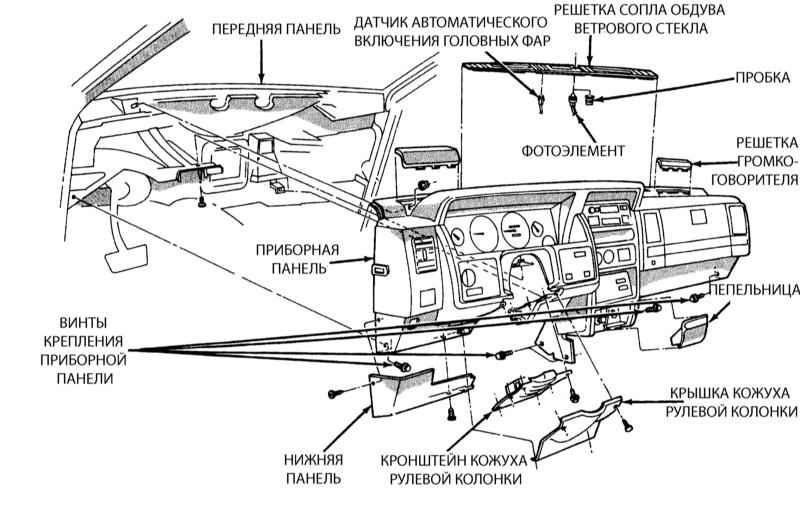

Детали установки приборной доски


См. предупреждение в начале Раздела Снятие и установка на место панели декоративной решетки радиатора.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите решетку сопла обдува ветрового стекла, облицовку комбинации приборов, крышки кожуха рулевой колонки, коленный блокиратор и облицовку панели выключателей (см. Разделы Снятие и установка облицовки комбинации приборов, Снятие и установка облицовок приборной доски и Снятие и установка крышек кожуха рулевой колонки).
  3. Рассоедините электрический разъем жгута проводов рулевой колонки, отдайте гайки колонки и опустите последнюю на водительское сиденье.
  4. Снимите панели левого и правого боковых обтекателей и ударные панели. Рассоедините электрический разъем и провод антенны от правой боковой ударной панели.
  5. Снимите рукоятку привода открывания капота (Раздел Снятие и установка замка капота и троса его привода).
  6. Снимите центральную напольную консоль (Раздел Снятие и установка центральной консоли).
  7. Снимите магнитолу (Глава Система бортового электрооборудования) и панель управления отопителем/кондиционером воздуха (Глава Системы охлаждения, отопления и кондиционирования воздуха).
  8. Рассоедините электрический разъем переборки приборной доски и отсоедините жгут проводов в левой нижней части доски.
  9. Отсоедините электрические и вакуумные линии отопителя/кондиционера воздуха.
  10. Снимите облицовку панели приборов.
  11. Отдайте четыре верхних гайки крепления приборной доски. Отдайте левый и правый крепежные винты приборной доски. Отдайте винт позади пепельницы и винт над рулевой колонкой. Отдайте два винта на левом кронштейне центральной консоли.
  12. Оттяните приборную доску назад для обеспечения доступа и рассоединения оставшихся электрических разъемов.
  13. При помощи ассистента снимите приборную доску с автомобиля.
  14. Установку производите в обратном порядке.
