17.18. Снятие и установка антенны

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Если автомобиль оборудован фиксированной антенной, воспользуйтесь для ее снятия маленьким гаечным ключом.
  3. Удалите пластмассовые заклепки по заднему краю брызгозащитного экрана брызговика правого крыла и снимите экран для обеспечения доступа к антенне.
  4. Снимите боковую ударную панель с пассажирской стороны автомобиля и отсоедините провод антенны. Если автомобиль оборудован электроприводной антенной, рассоедините электрический разъем жгута проводов. Извлеките проходную втулку из ударной панели и пропустите сквозь отверстие провод антенны и жгут проводки электропривода.

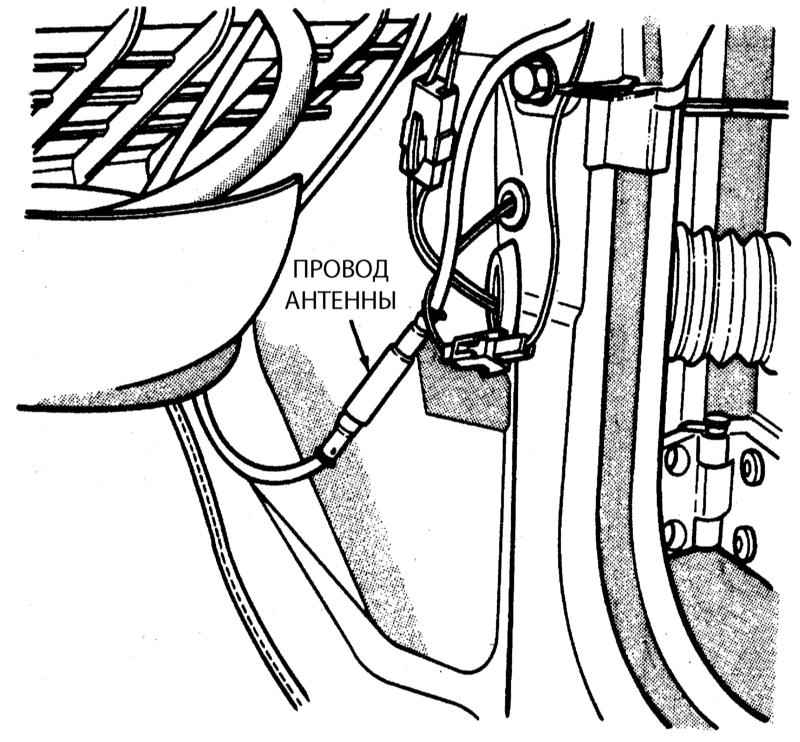

  1. Нажав на металлические соединители, отсоедините провод антенны - не тяните за провод.
  1. Снимите глухую (колпачковую) гайку и рамку. При электроприводной антенне отдайте крепежные болты. Извлеките антенну через арку колеса.

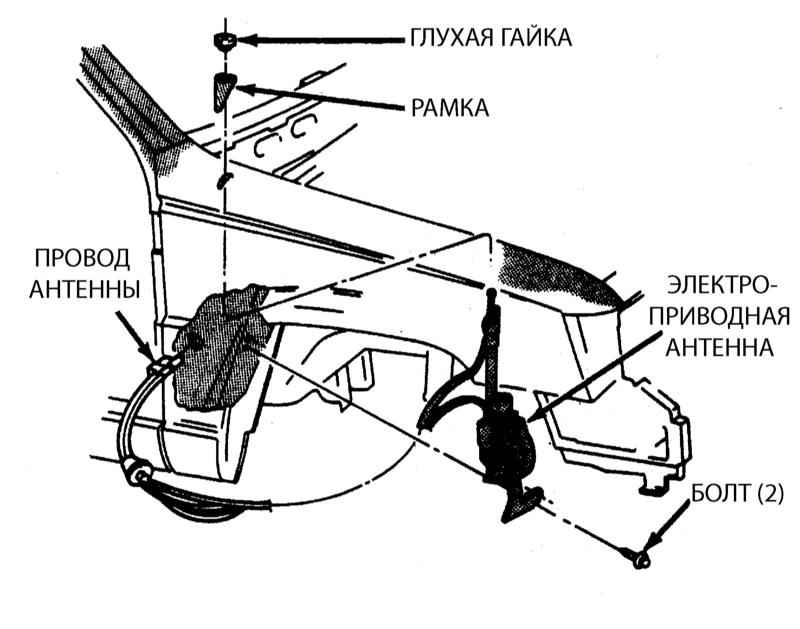

Детали установки электроприводной антенны.

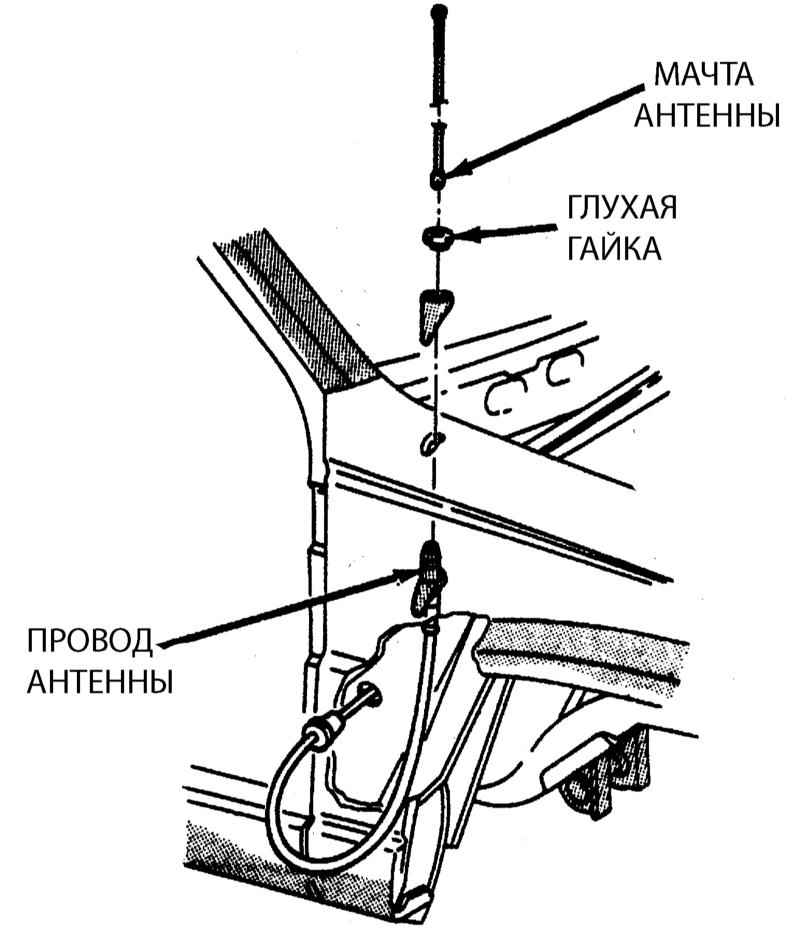

Детали установки фиксированной антенны.
  1. Установку производите в обратном порядке.
