3.13. Снятие, проверка состояния и установка масляного насоса

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите поддон картера (Раздел Снятие и установка поддона картера).
  2. Отдайте два болта крепления масляного насоса к блоку двигателя.

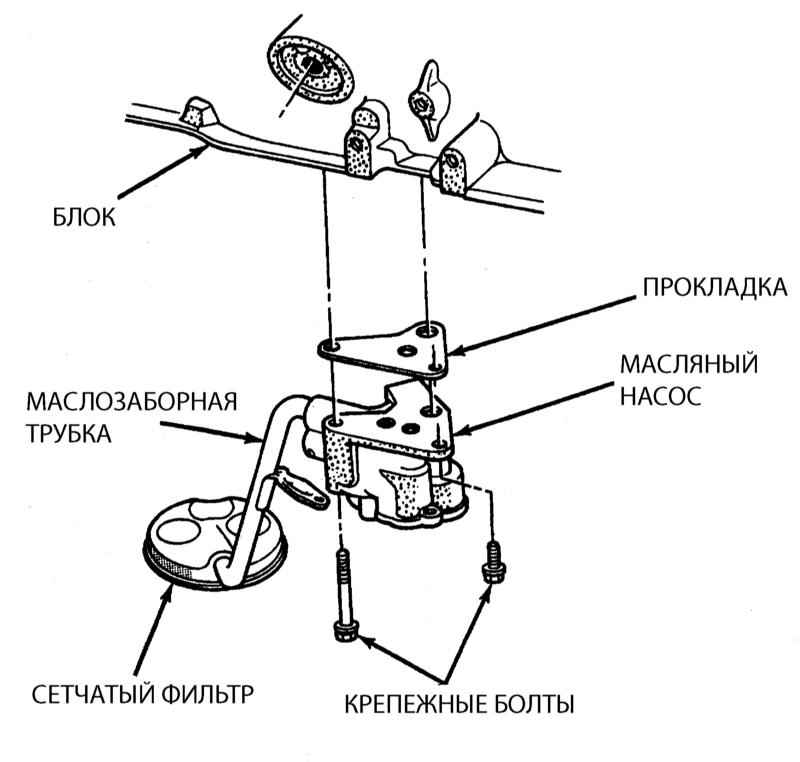

Детали крепежа масляного насоса.

  1. Отделите сборку насоса с сетчатым фильтром маслозаборника от блока.

Проверка состояния

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку с корпуса насоса.
  2. Уложите на торцевые поверхности шестерен насоса два отрезка калиброванной пластмассовой проволоки из набора Plastigage и установите на место крышку насоса, притянув ее с усилием 7,9 Н•м.

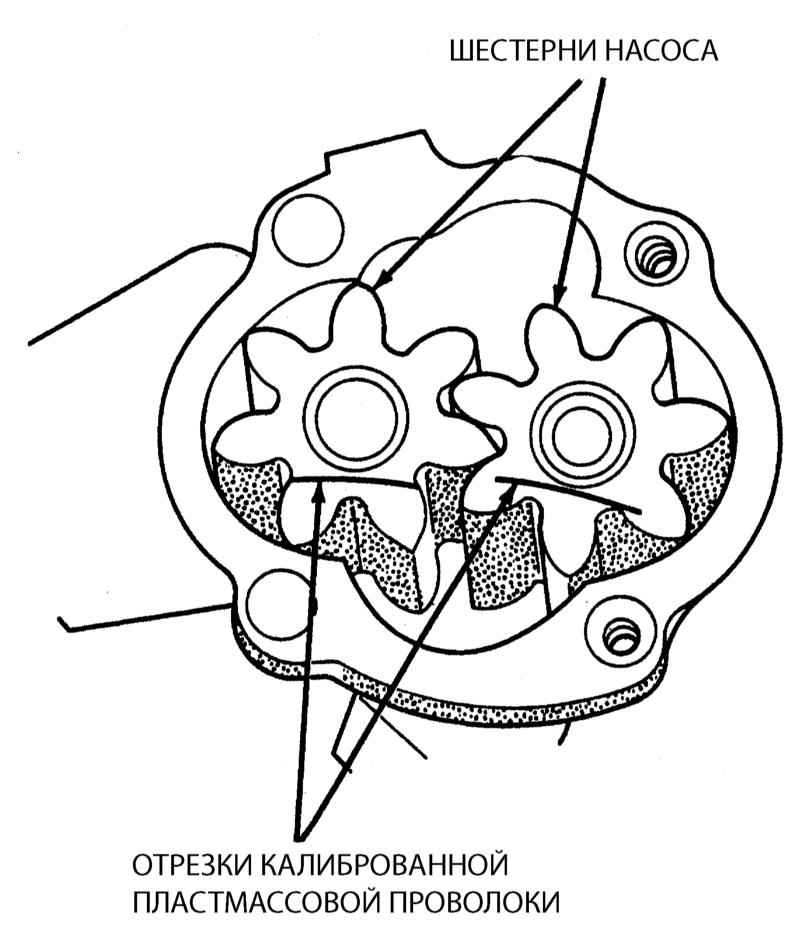

  1. Уложите на торцевую поверхность шестерен насоса два отрезка калиброванной пластмассовой проволоки из набора Plastigage и установите на место крышку - сняв крышку, измерьте ширину расплющенных отрезков проволоки по шкале на упаковке набора.
  1. Снимите крышку и измерьте ширину расплющенных отрезков проволоки по шкале на упаковке набора. Показания шкалы соответствуют величине зазора между расплющившими проволоку поверхностями. В данном случае зазор не должен превышать допустимые по Спецификациям значения для соответствующих зазоров масляного насоса.
  2. При помощи измерительного щупа лезвийного типа определите величину зазора между шестернями и стенками корпуса насоса. Сравните результат измерений с требованиями Спецификаций.

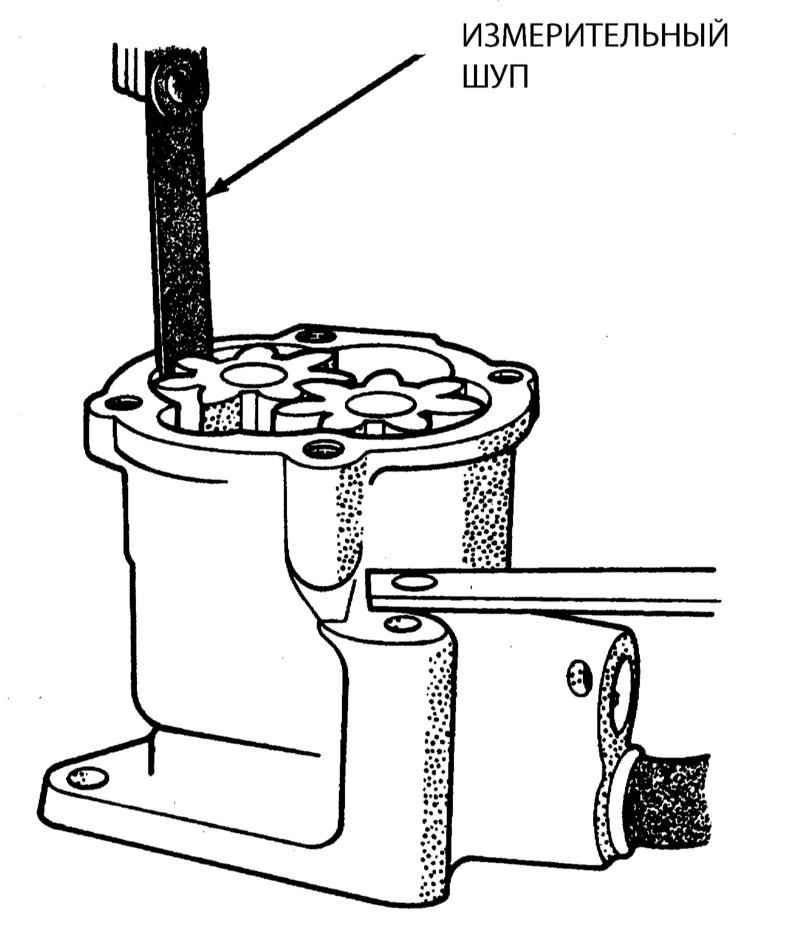

  1. При помощи щупа лезвийного типа измерьте зазор между шестернями и стенками корпуса насоса.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. В случае выявления дефектов замените насос. При отсутствии уверенности в определении состояния насоса его также следует заменить. Не стоит делать попытки восстановления старого насоса.
  2. Установите насос с новой прокладкой, провернув вал таким образом, чтобы язычок шестерни вошел в зацепление со шлицом на нижнем торце привода распределителя. Насос должен ставиться на место без усилия. В случае возникновения сопротивления извлеките насос и подправьте положение язычка, расположив его соответственно положению шлица привода распределителя.
  3. Установите крепежные болты. Затяните болты с требуемым усилием.
  4. Установите на место поддон картера (Раздел Снятие и установка поддона картера).
  5. Долейте масла, запустите двигатель и проверьте его на утечки.
