6.10. Снятие и установка блока вентилятора отопителя

Данные модели автомобилей оборудованы подушками безопасности. Подушка постоянно находится в готовности и может сработать (надуться) в любой момент при подключенной батарее. Во избежание случайного срабатывания системы (и получения в результате травмы) каждый раз при работе с компонентами подушки безопасности (включая датчики удара, которые могут быть расположены вблизи передней решетки/бампера) отсоединяйте от батареи отрицательный провод. После отключения батареи, перед тем как приступать к работе следует выждать не менее 2 минут (система оборудована конденсатором задержки, который должен полностью разрядиться). Подробнее см. Главу Система бортового электрооборудования.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Рассоедините электрический разъем вентилятора (Раздел Проверка исправности электрического контура и замена компонентов мотора вентилятора отопителя и кондиционера воздуха).
  3. Отдайте крепежные винты и снимите мотор.

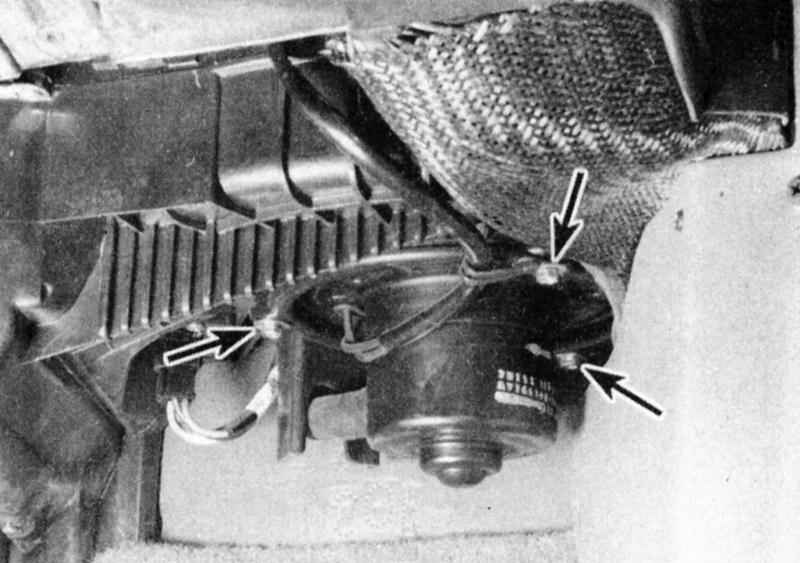

  1. Мотор вентилятора отопителя расположен под панелью приборов рядом с вещевым ящиком - рассоедините электрический разъем и отдайте три крепежных винта мотора (стрелки).

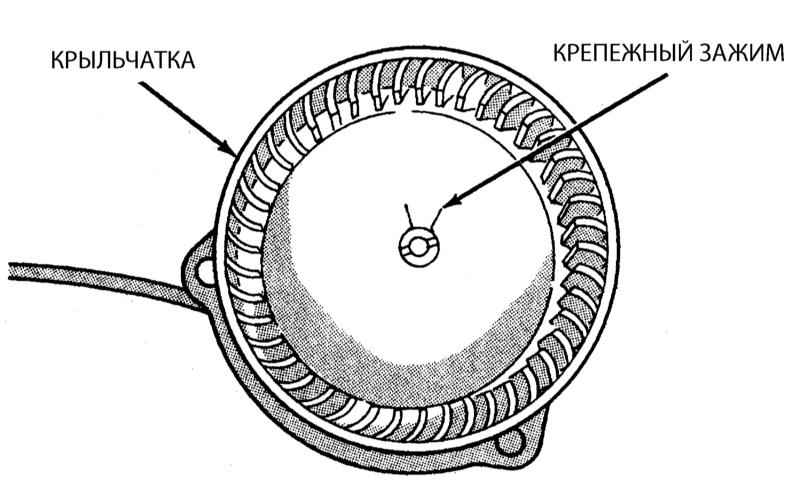

  1. Отпустите зажим крепления крыльчатки на валу мотора.
  1. Если мотор подлежит замене, отпустите зажим крепления крыльчатки, снимите последнюю и перенесите ее на вал нового мотора.
  1. Снимите крыльчатку с вала старого мотора и перенесите ее на новый мотор, зафиксировав крепежным зажимом.
  2. Установите в отопитель, проследив, чтобы уплотнительная прокладка оказалась на своем месте и вверните крепежные винты, надежно затянув их.
  3. Подсоедините электрический разъем и провод к батарее. Проверьте функционирование мотора.
