8.12. Снятие и установка генератора

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.

Если магнитола в Вашем автомобиле оборудована охранным кодом, прежде чем отсоединять от батареи отрицательный провод удостоверьтесь в том, что данный код знаете.

Промаркируйте и рассоедините электрические разъемы и шину заземления на генераторе.

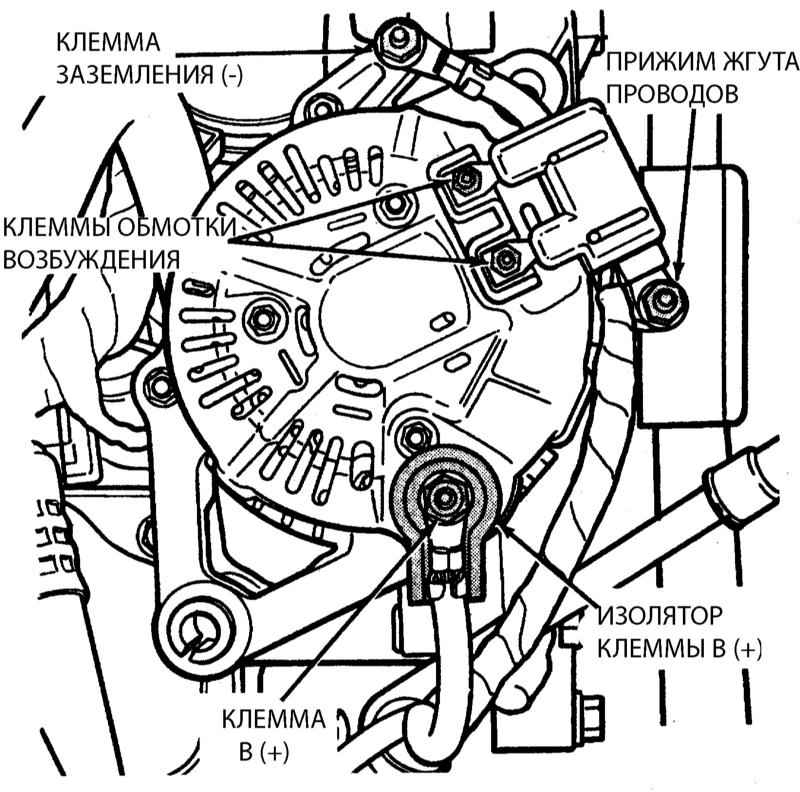

Электрические разъемы генератора.

Поверните шкив натяжителя и снимите приводной ремень.

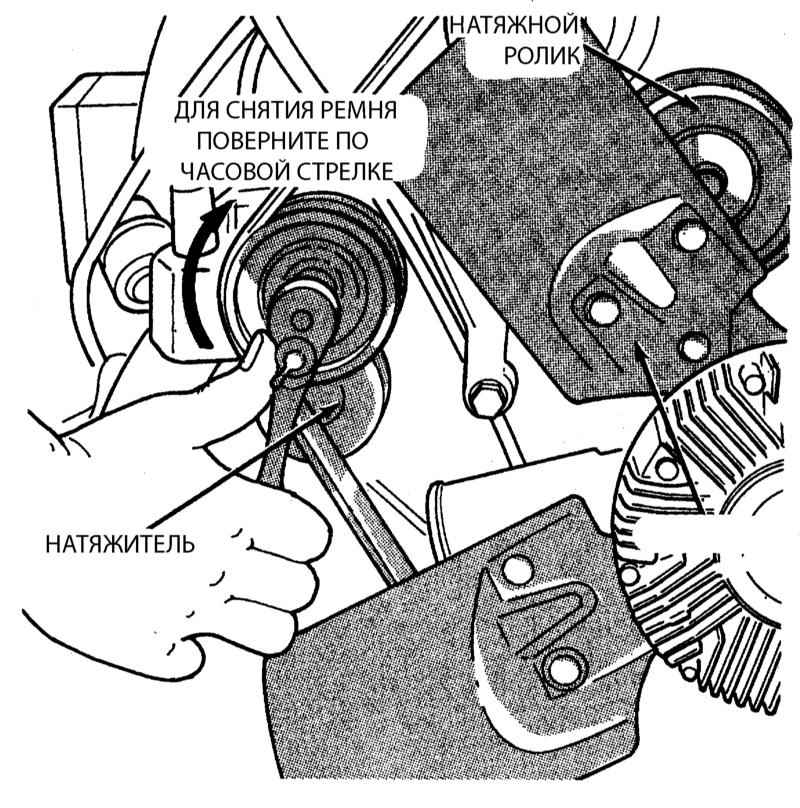

Поверните шкив натяжителя по часовой стрелке, сняв натяжение приводного ремня ленточного типа (показан двигатель 5.2 л).

Отдайте регулировочный и осевой болты и снимите генератор с двигателя.

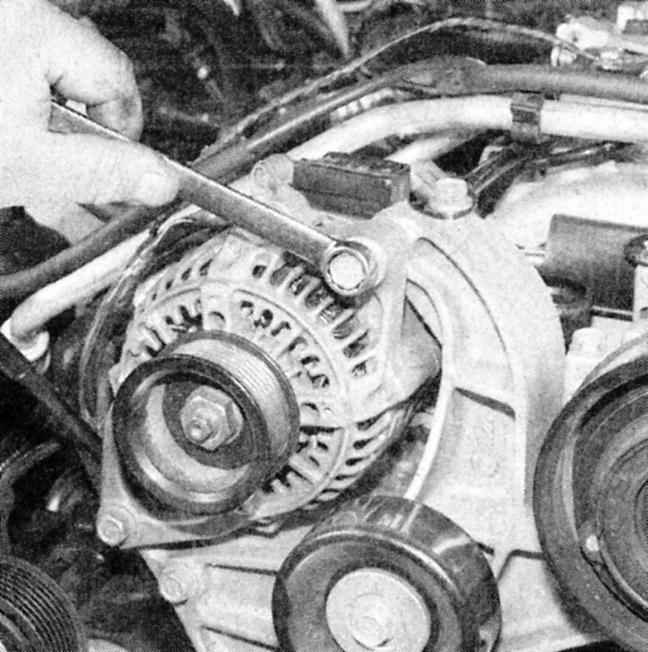

Снятие болтов верхнего кронштейна генератора (показан двигатель 5.2 л).

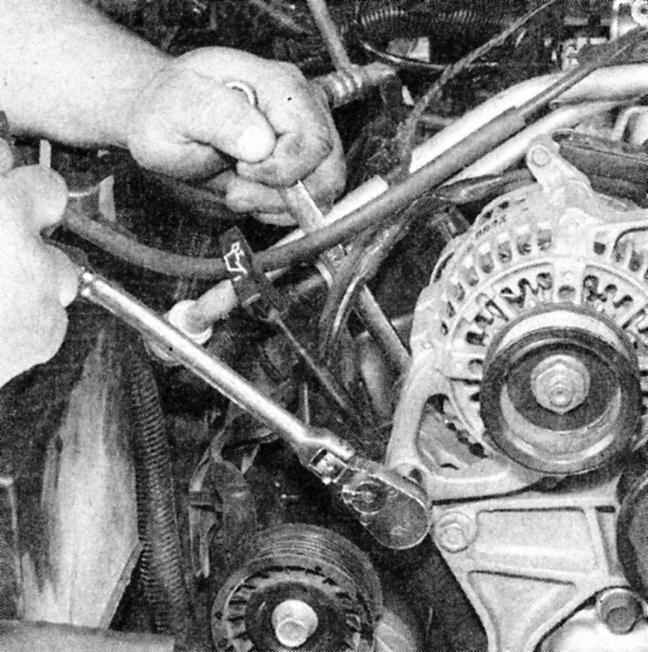

Вторым ключом удерживайте болт от проворачивания при отдавании гайки.

При замене генератора возьмите с собой в магазин старый. Проследите, чтобы приобретаемый новый/восстановленный блок был идентичен снятому. Осмотрите клеммы - они должны совпадать по количеству, размеру и местоположению. В заключение сравните идентификационные номера - они должны быть выбиты на корпусе генератора или отпечатаны на прикрепленном к корпусу ярлыке. Номера обоих блоков должны совпадать.
Чаще всего новые блоки поставляются без шкивов, поэтому переставьте шкив со снятого генератора на новый/восстановленный.
Установку производите в обратном порядке.
После установки генератора произведите регулировку натяжения приводного ремня (Глава Настройки и текущее обслуживание).
Для проверки исправности функционирования нового генератора измерьте его зарядное напряжение (Раздел Проверка исправности функционирования системы заряда).
