10.27. Приводной диск

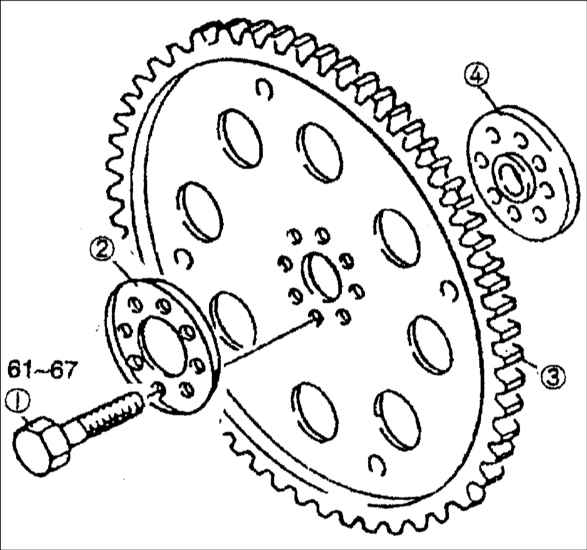

1 – болты крепления приводного диска;
2 – опорный диск;
3 – приводной диск;
4 – переходная пластина.

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снятие проводите в последовательности, показанной на рисунке.

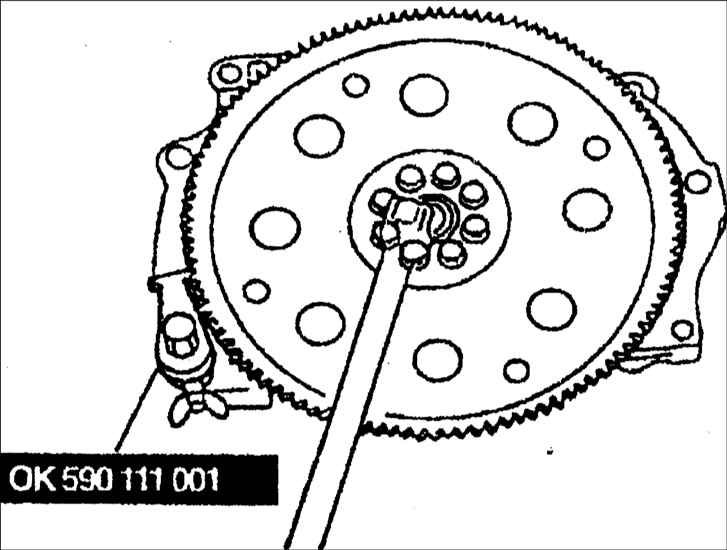

2. Специальным инструментом Ок590 111 001 заблокируйте приводной диск от проворачивания.
3. Выверните болты и снимите приводной диск.
4. Проверьте состояние деталей и, при необходимости, отремонтируйте или замените их.
5. Установка проводится в последовательности, обратной снятию.

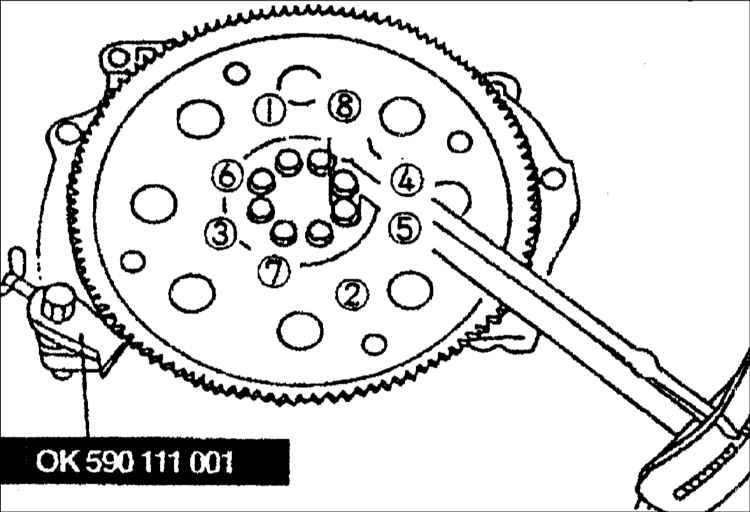

6. Затяните болты крепления приводного диска в два или три этапа в последовательности, показанной на рисунке.

Момент затяжки: 61–67 Н•м
