13.7. Рулевой вал

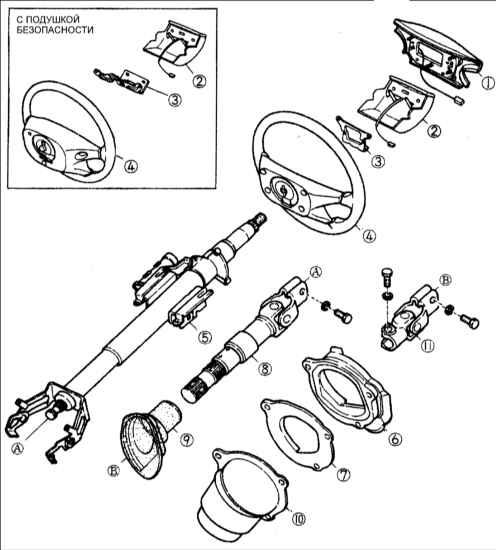

1 – кожух рулевого колеса;
2 – выключатель звукового сигнала;
3 – кронштейн;
4 – рулевое колесо;
5 – демпфирующий вал;
6 – установочная пластина;
7 – пластина;
8 – промежуточный вал;
9 – чехол вала;
10 – пылезащитный чехол;
11 – шарнир.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Установите передние колеса для прямолинейного движения.
3. Снимите выключатель звукового сигнала.
4. Отсоедините электрический разъем от включателя звукового сигнала.
5. Нанесите метки совмещения на рулевой вал и рулевое колесо для правильной повторной установки.
6. Выверните стопорную гайку крепления рулевого вала.
7. Съемником снимите рулевое колесо.
8. Снимите кожухи рулевой колонки.
9. Выверните верхние болты крепления кронштейна рулевой колонки.
10. Снимите установочную пластину и пластину.
11. Выверните два стяжных болта крепления универсального шарнира.
12. Снимите рулевую колонку с автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Установка проводится в последовательности, обратной снятию.

Разборка


ПОРЯДОК ВЫПОЛНЕНИЯ

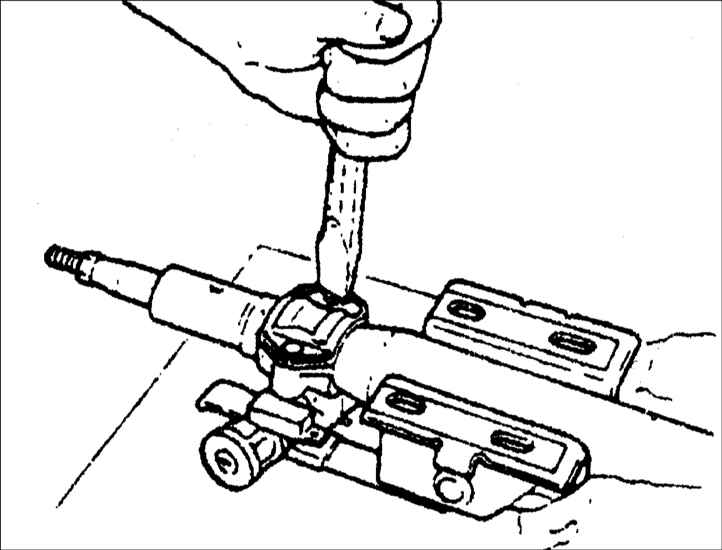

При необходимости снимите замок рулевой колонки, предварительно прорезав ножовкой по металлу пазы в головках срезаемых болтов. Отверните болты отверткой с плоским лезвием и снимите замок рулевой колонки.

Предупреждение

Закрепите вал в тисках, защитив его от царапин бронзовыми прокладками или ветошью.

При установке замка зажигания необходимо использовать новые болты со срезаемой головкой.

Не разбирайте рулевую колонку и рулевой вал.



Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

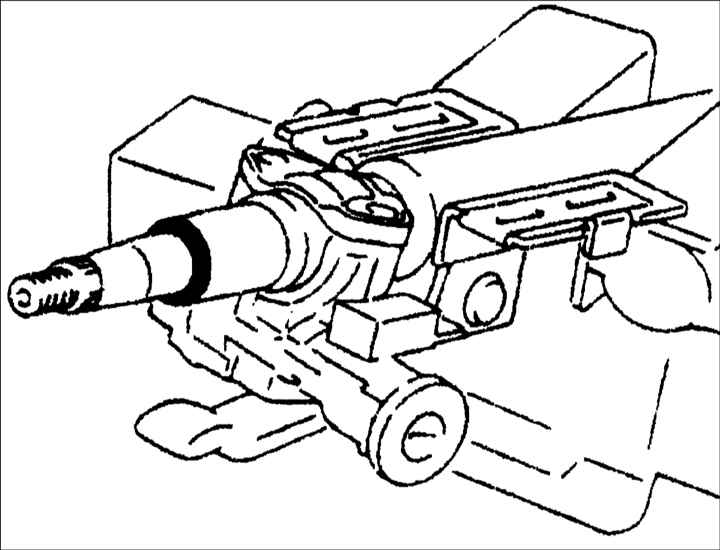

1. Проверьте износ втулки рулевой колонки.

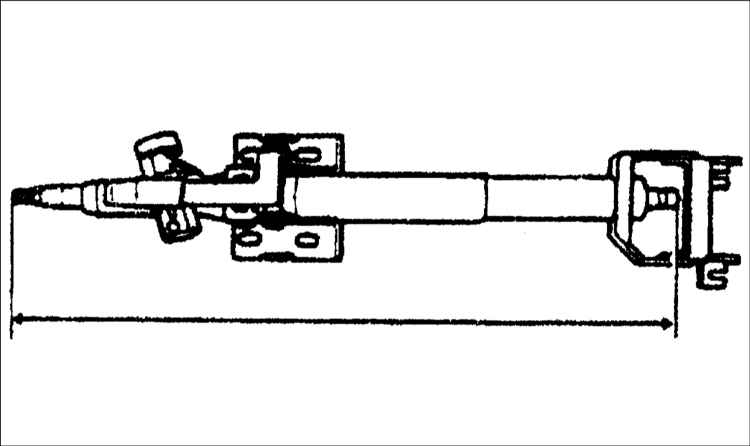

2. Измерьте длину рулевого вала.

Длина: 604,б±1 мм

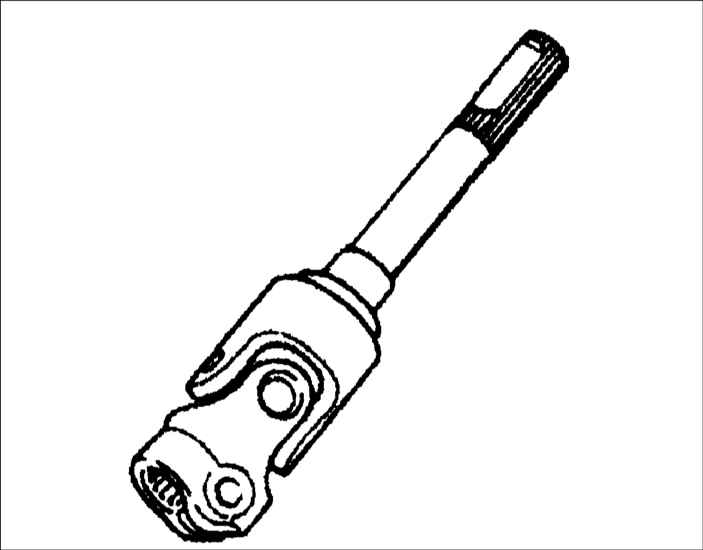

3. Проверьте универсальный шарнир рулевого вала на отсутствие люфта, повреждений и заклиниваний.

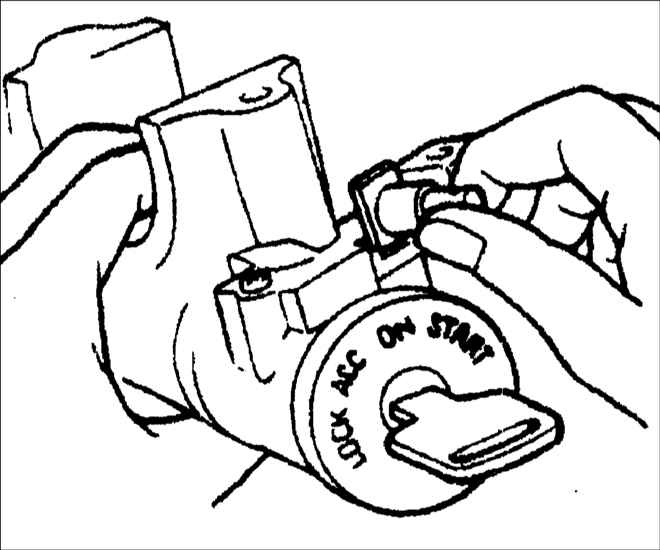

4. Убедитесь, что разъем не движется, когда ключ находится в положении LOCK (БЛОКИРОВКА), и свободно движется, когда ключ находится в любом другом положении.
5. Проверьте защитный чехол на отсутствие трещин или повреждений.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Сборка проводится в последовательности, обратной разборке.

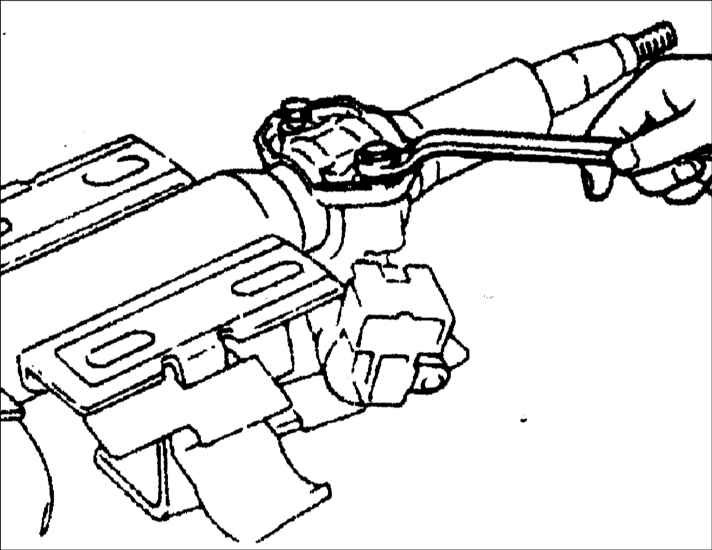

2. Установите противоугонный замок на кожух. Установите новые установочные болты противоугонного замка и затягивайте их до тех пор, пока головки болтов не отломятся.
