15.14. Поперечная и продольная тяги

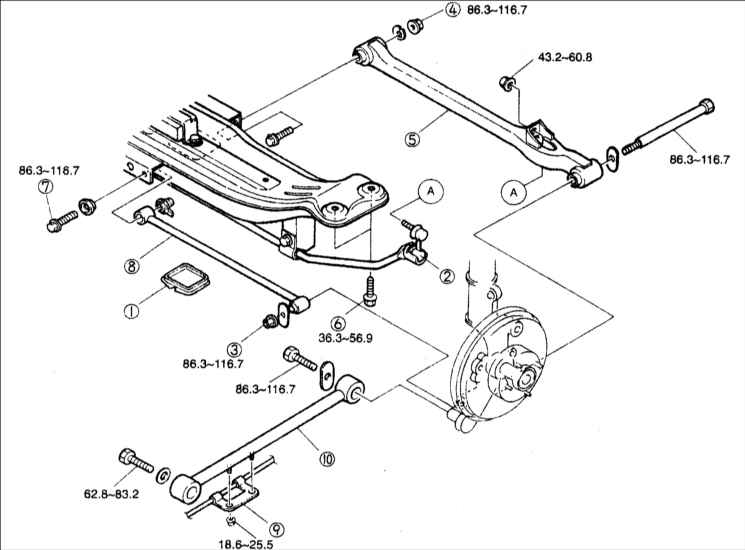

1 – крышка;
2 – тяга стабилизатора;
3 – болт с шайбой и гайка;
4 – гайка, пластина–крышка и регулировочный болт с пластиной;
5 – поперечная тяга (задняя);
6 – болт (поперечины);
7 – болт с шайбой и гайка;
8 – поперечная тяга (передняя);
9 – скоба троса тормоза;
10 – продольная тяга.

Снятие и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите домкратом заднюю часть автомобиля и установите ее на надежные опоры.
2. Снимите колеса.
3. Снятие проводите в последовательности, показанной на рисунке.

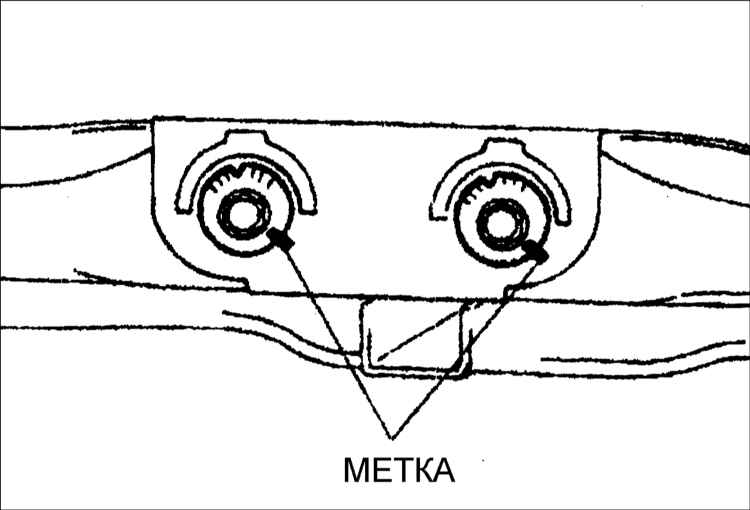

4. Перед отворачиванием гаек нанесите установочные метки на пластину–крышку и поперечину.

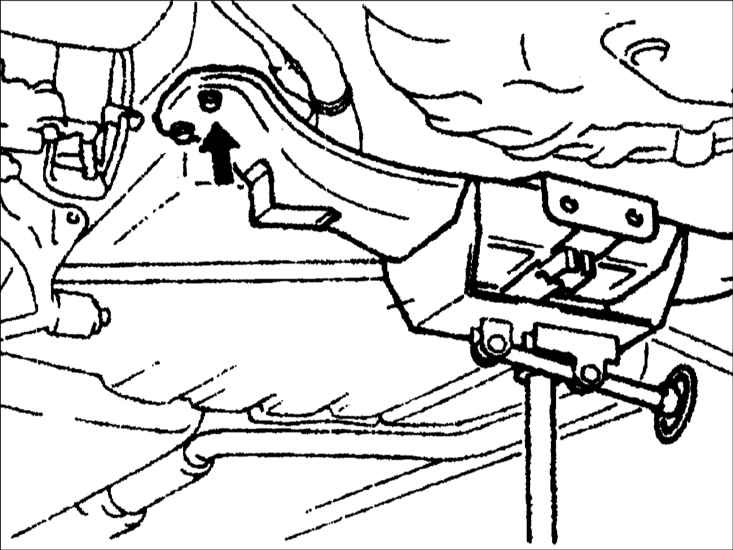

5. Подведите домкрат под поперечину, а затем отверните гайки.

Предупреждение

Не допускайте падения поперечины.


6. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их.
7. Установку проводите в последовательности, обратной показанной на рисунке, с учетом следующего.
8. Установите пластину–крышку так, чтобы она была ориентирована в том же направлении, что и вырез на регулировочном болте с пластиной и пластине–крышке.

Момент затяжки: 86–117 Н•м

9. Установите колеса.

Момент затяжки: 88–118 Н•м


Предупреждение

Затянув крепежные болты и гайки поперечной тяги и продольной тяги не до конца, опустите автомобиль и окончательно затяните все болты и гайки требуемыми моментами в ненагруженном состоянии.


10. Установив поперечную и продольную тяги, измерьте параметры регулировки колес и при необходимости выполните регулировку.
