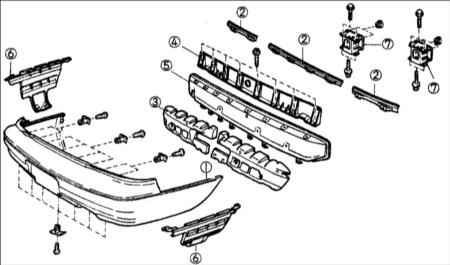

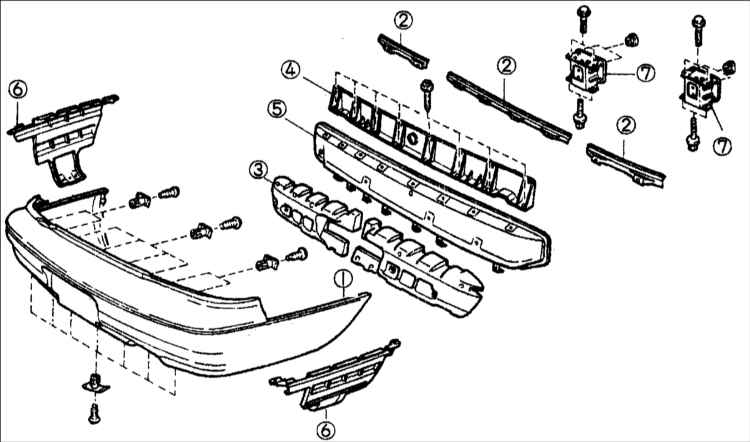

16.4. Задний бампер

1 – передняя часть бампера;
2 – верхний кронштейн бампера;
3 – поглотитель энергии из вспененного материала;
4 – арматура и пластина;

5 – арматура;
6 – боковая пластина бампера;
7 – кронштейн бампера.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снятие проводите в последовательности, показанной на рисунке.

2. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их.

3. Установку проводите в последовательности, обратной снятию.
