17.12. Магнитная муфта

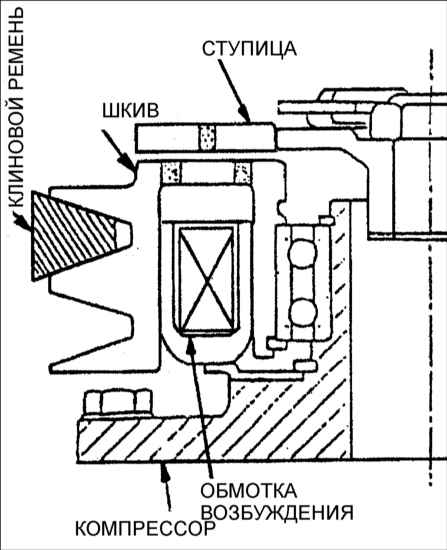

Узел шкива

От двигателя автомобиля мощность при помощи ремня передается на холостой ход и приводит в движение компрессор в соответствии с режимом включения/ выключения воздушного кондиционера.

Обмотка возбуждения

Электропитание 12 В постоянного тока от батареи создает магнитный поток, который проходит через стенку шкива, создает магнитную силу и притягивает узел диска/ ступицы.

Узел диска/ ступицы

Когда магнитный поток, протекающий сквозь стенку шкива, проходит через диск и благодаря его изменению между северным и южным полюсами в воздушном зазоре образуется притягивающая магнитная сила, диск касается фрикционной поверхности шкива эластичной деталью с пружинящими свойствами, которая смещается на постоянное расстояние.
