17.2. Проверка приводов системы кондиционирования

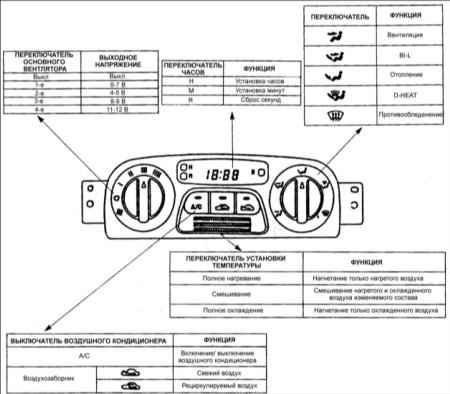

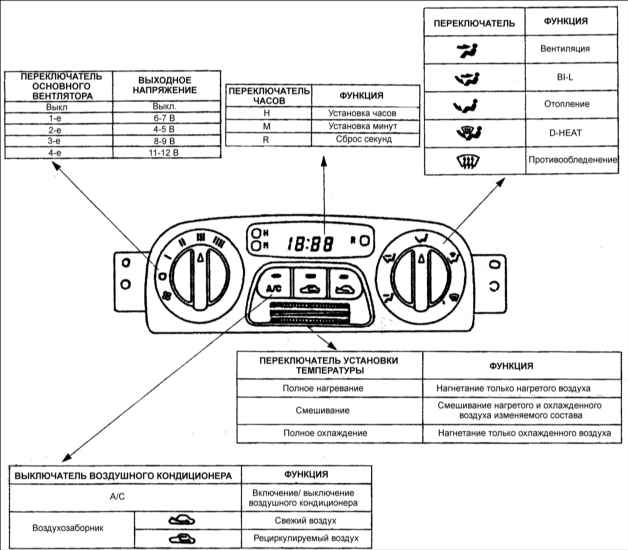

Панель управления кондиционером

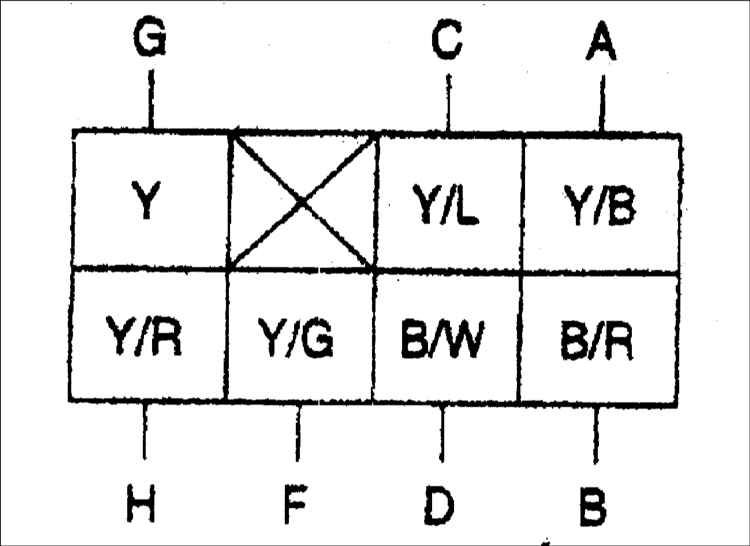

Привод управления режимами

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, работает ли электродвигатель при подаче ( ) на контакт В и подаче (–) на контакты G, С, А, Н, F соответственно после подсоединения контакта D к (–).
2. При неисправности замените его новым.

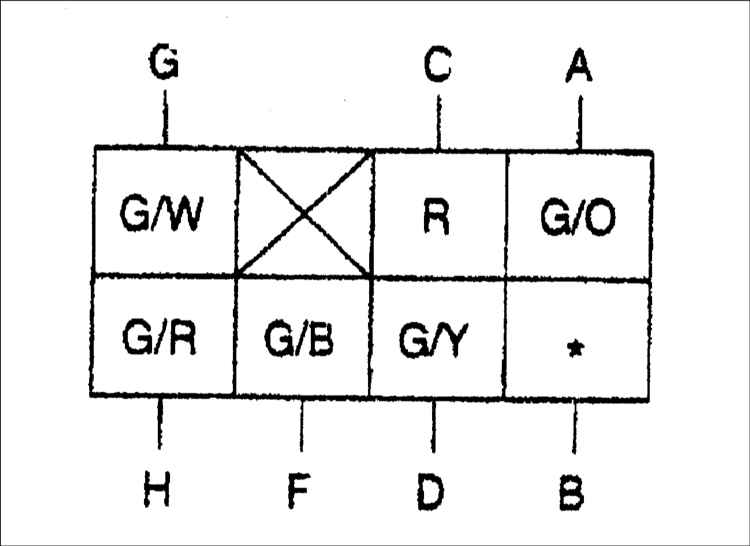

Привод управления смешиванием

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, работает ли электродвигатель при подаче ( ) на контакт D и подаче (–) на контакт Н и изменяется ли направление его работы на обратное при изменении полярности питания.
2. При неисправности замените его новым.

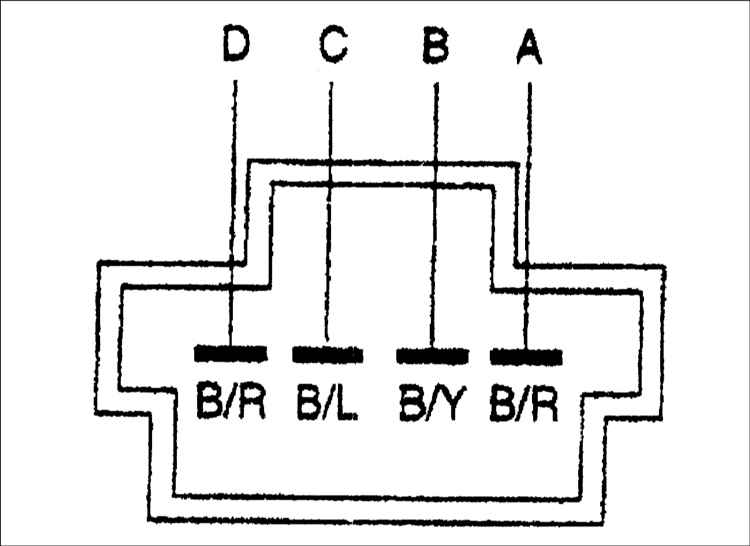

Привод воздухозаборника

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, работает ли электродвигатель при подаче ( ) на контакт А и подаче (–) на контакт D и изменяется ли направление его работы на обратное при изменении полярности питания.
2. При неисправности замените его новым.
