17.7. Привод управления режимами

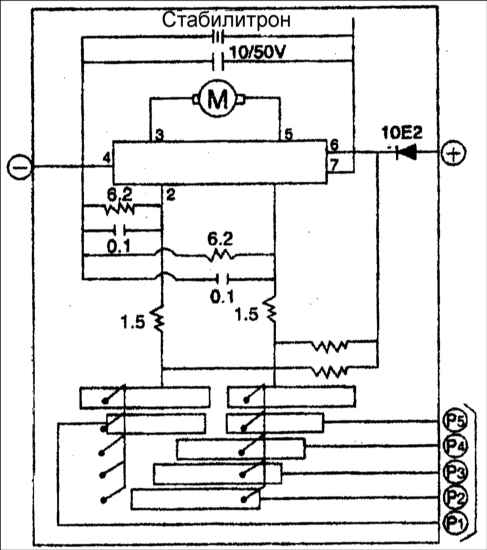

Если при помощи переключателя режимов будет выбран режим вентиляции, то блок автоматического управления пошлет сигнал выбора режима на привод управления режимами. Привод электродвигателя осуществляется сигналом положения, заложенным в приводе управления режимами.


Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, заработает ли электродвигатель после подачи ( ) на контакт (1) и (-) на контакт (2). Проверьте также изменение направления его вращения на противоположное при изменении полярности питания.
2. При неисправности электродвигателя замените его.

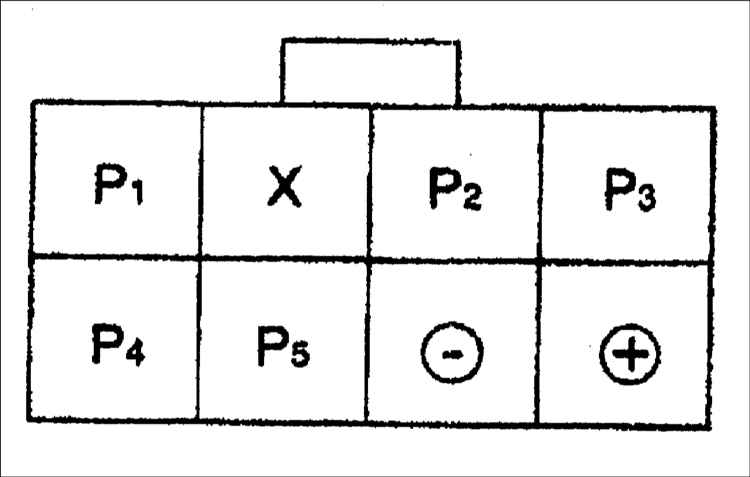

Положение контактов
Режим
Р1 Вентиляция
Р2 Вентиляция/отопление
Р3 Отопление
Р4 Антиобледенитель/отопитель
Р5 Антиобледенитель
