17.9. Привод воздухозаборника

Проверка привода воздухозаборника

Привод прикреплен к воздухозаборнику рециркулируемого/ свежего воздуха блока основного вентилятора и приводит в движение створку, выбирая положение рычажного переключателя рециркулируемого/ свежего воздуха.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

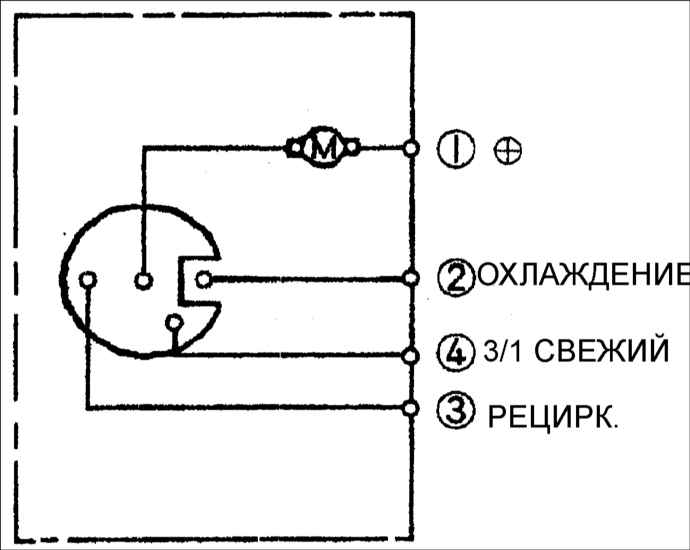

1. Проверьте, заработает ли электродвигатель после подачи ( ) на контакт (1) и (–) на контакт (2). Проверьте также изменение направления его вращения на противоположное при подключении в обратном порядке.

2. При неисправности электродвигателя замените его.
