18.3. Электрические разъемы

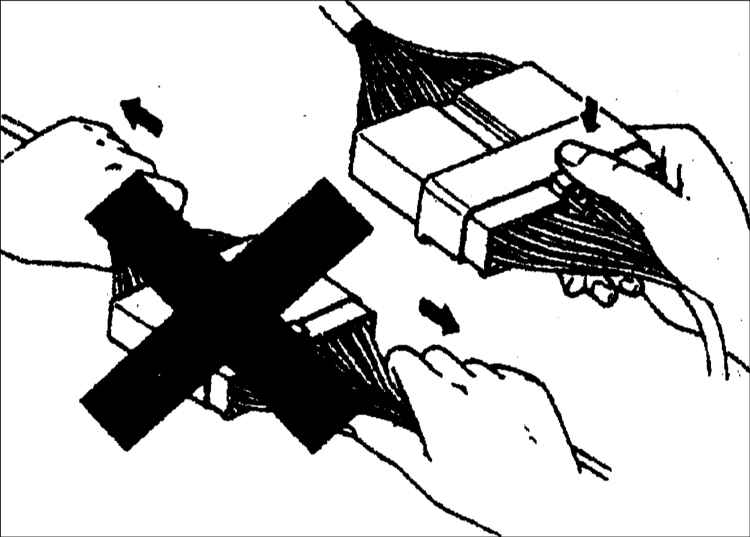

Для отключения разъема нажмите на фиксатор. При отключении разъема не тяните за провода, а держитесь за корпус разъема.

Проверка

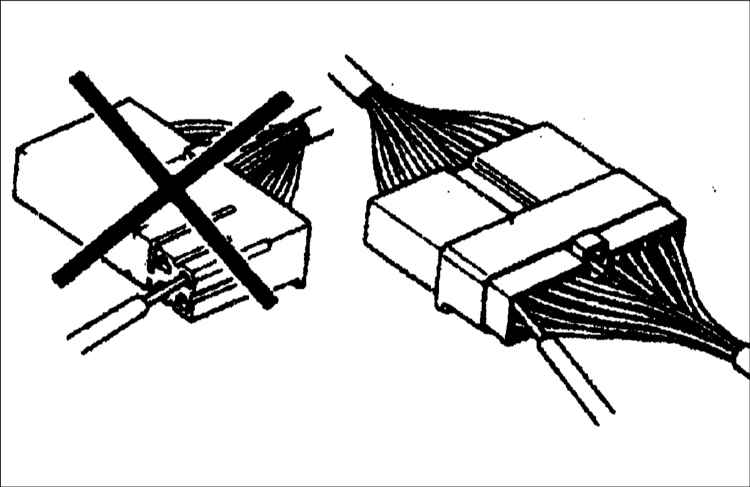

Если в процессе проверки проводимости или напряжения с помощью испытательного прибора щуп вводить в розеточную часть разъема, то при этом возможно разъединение разъема и ухудшение контакта. Поэтому щуп следует подключать со стороны проводки.

Замена

Для разборки разъема пользуйтесь соответствующим инструментом. При установке нажмите до щелчка.

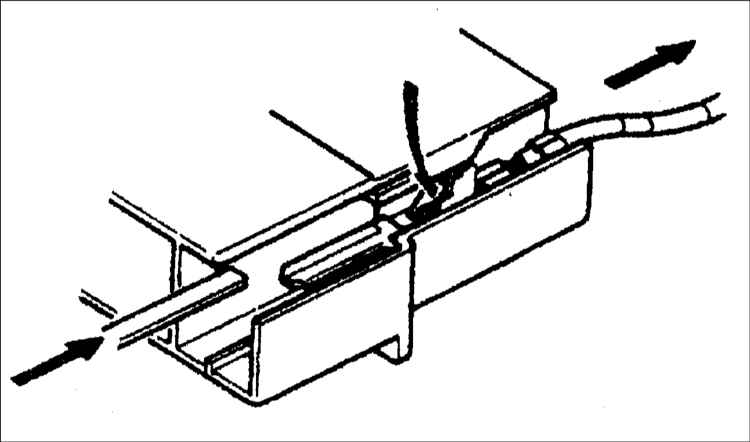

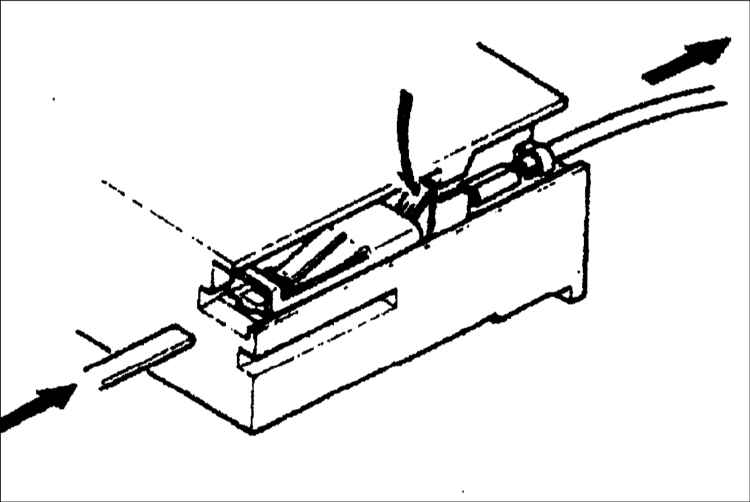

Вставьте съемник или металлический предмет со стороны выводов разъема и вытяните контакт назад при одновременном нажатии на фиксаторы.

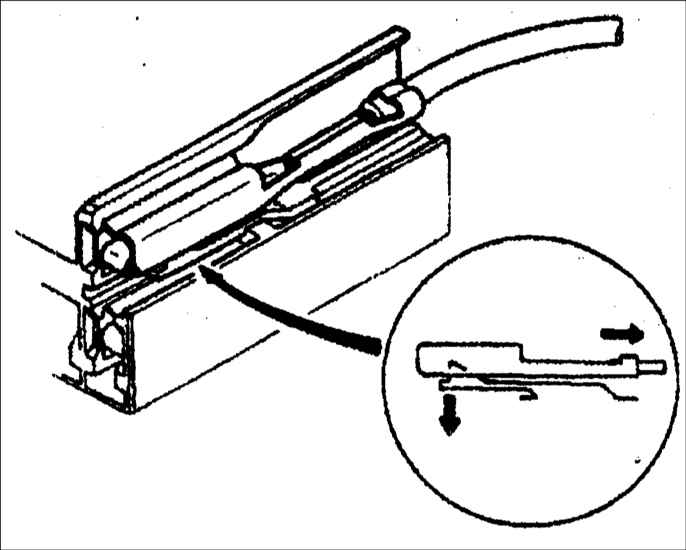

Разъем гнездового типа № 1

Розеточная часть № 2

Вилочная часть
