19.13. Задний дисковый тормоз

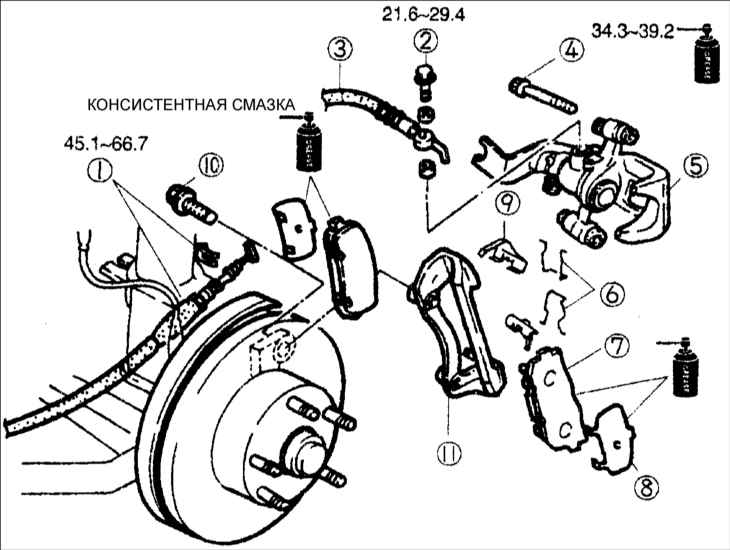

1 – трос стояночного тормоза, скоба;
2 – соединительный болт;
3 – тормозной шланг;
4 – стопорный болт;
5 – суппорт;
6 – V–образная пружина;
7 – колодка дискового тормоза;
8 – прокладка;
9 – направляющая тормозных колодок;
10 – болт;
11 – установочная опора.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снятие проводите в последовательности, показанной на рисунке.
2. Проверьте состояние всех деталей и, при необходимости, отремонтируйте или замените их.
3. Установку проводите в последовательности, обратной показанной на рисунке, с учетом следующего.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Измерьте толщину колодок дискового тормоза

Толщина тормозных колодок:
Номинальная: 7,5–8,3 мм
Минимально допустимая: 1,5 мм

2. Измерьте толщину и биение тормозного диска.

Толщина тормозного диска:
Номинальная: 10 мм
Минимально допустимая: 8 мм
Предельно допустимое биение: 0,1 мм.
