19.22. Датчики частоты вращения колеса

ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА


Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

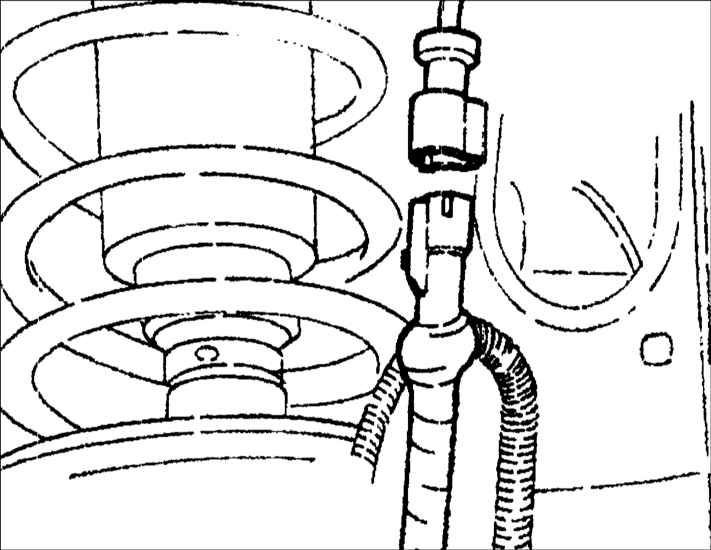

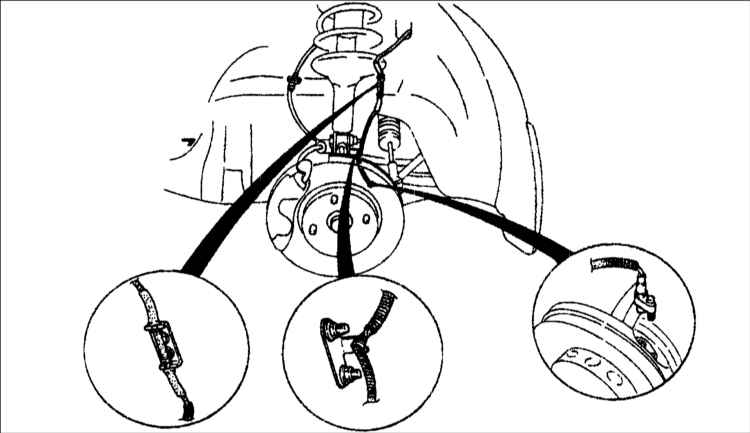

2. Снимите накладку, затем снимите датчик частоты вращения колеса и разъем.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

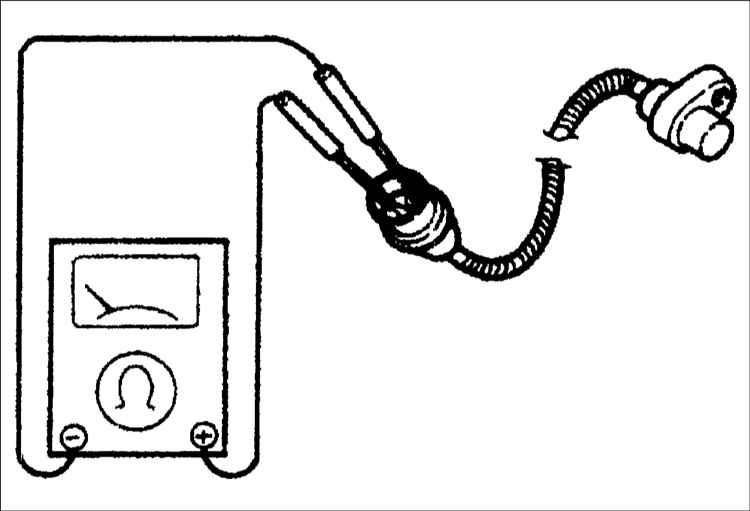

1. Измерьте сопротивление датчика частоты вращения колеса.

Сопротивление: 1,0-1,3 кОм

2. Проверьте установку датчика.

Зазор: 0 мм

3. При необходимости замените датчик частоты вращения колеса.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Установка проводится в последовательности, обратной снятию.

Предупреждение

Для предотвращения влияния помех на входной сигнал датчика частоты вращения колеса провод датчика экранирован. После ремонта провод следует разместить в исходном положении.



ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА


Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

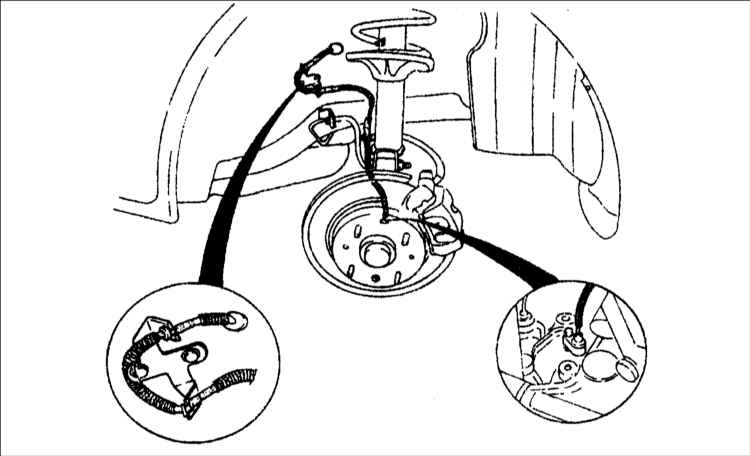

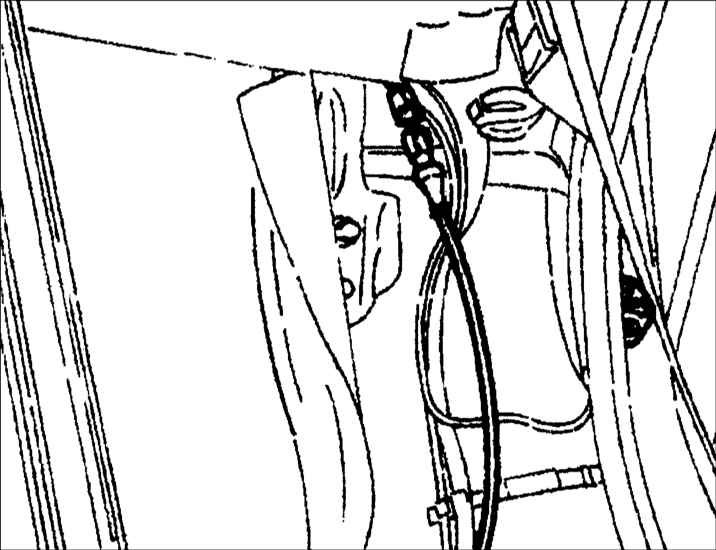

2. Снимите заднее сидение и отключите разъем датчика частоты вращения колеса.
3. Снимите датчик частоты вращения колеса.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Измерьте сопротивление датчика частоты вращения колеса.

Сопротивление: 1,0-1,3 кОм

2. Проверьте установку датчика.

Зазор: 0 мм

3. При необходимости замените датчик частоты вращения колеса.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Установка проводится в последовательности, обратной снятию.

Предупреждение

Для предотвращения влияния помех на входной сигнал датчика частоты вращения колеса провод датчика экранирован. После ремонта провод следует разместить в исходном положении.
