19.23. Ротор переднего датчика

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте ротор на отсутствие повреждений.

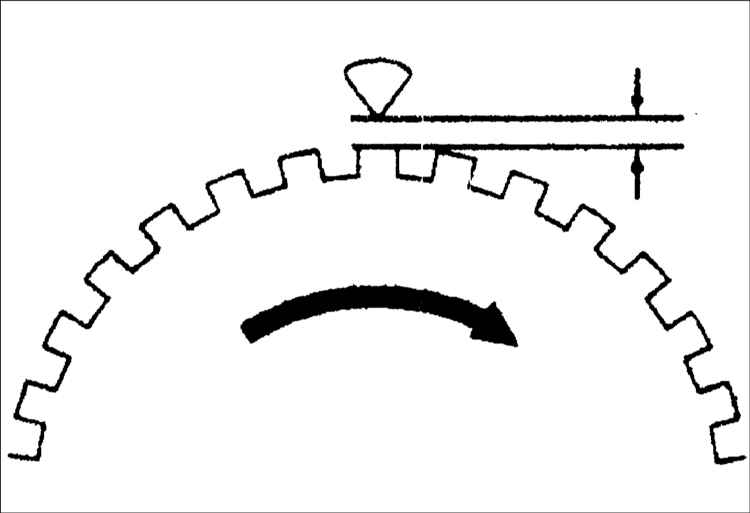

	2. Проверьте зазор между ротором и датчиком частоты вращения колеса. Зазор: 0,8–1,4 мм
3. При необходимости замените ротор.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите приводной вал с автомобиля.

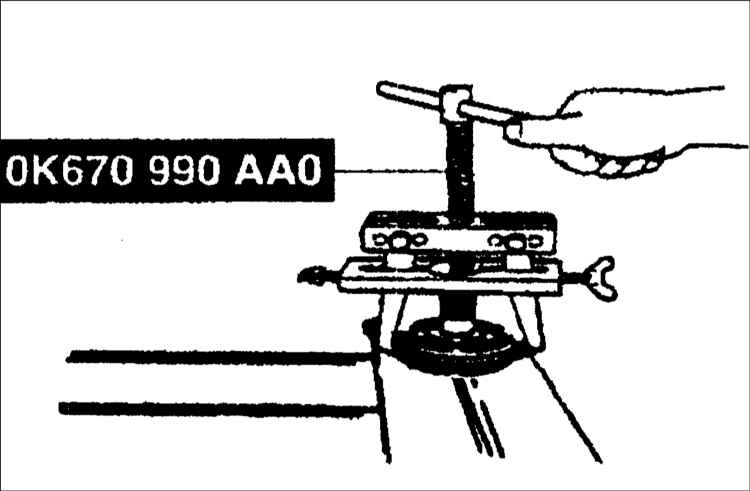

	2. Специальным инструментом OK670 990 AA0 снимите ротор датчика.

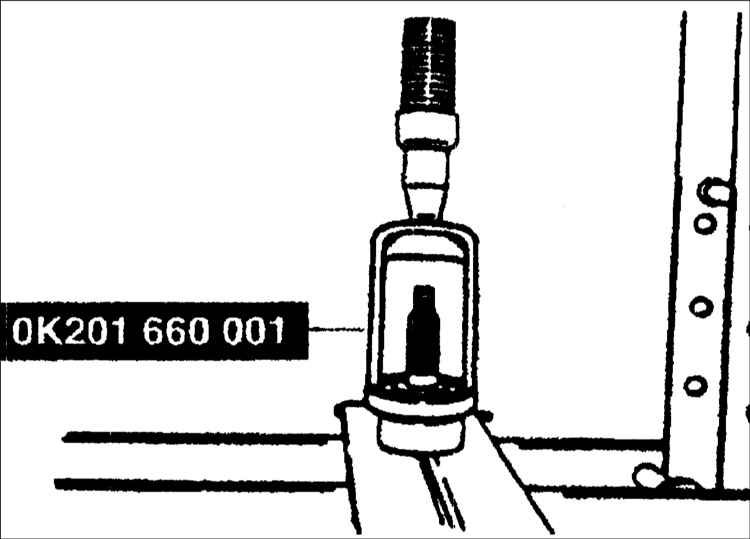

	3. Специальным инструментом установите ротор датчика.
