4.8. Термостат

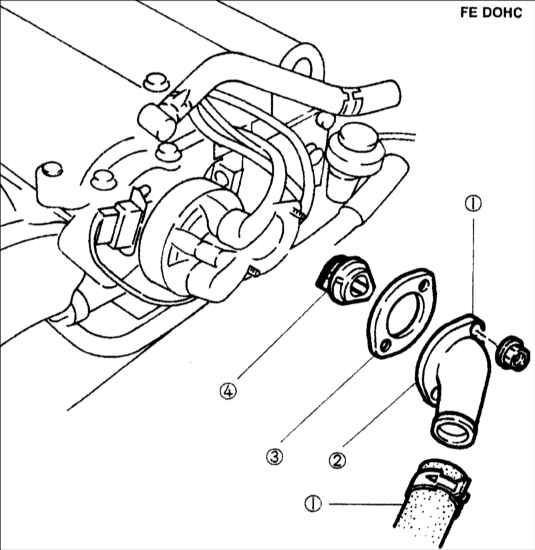

1 – верхний шланг;
2 – крышка термостата;

3 – прокладка;
4 – термостат.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижний грязезащитный щиток.

2. Снимите крышку радиатора, отверните сливную пробку и слейте охлаждающую жидкость в подходящую емкость.

3. Снимите верхний шланг.

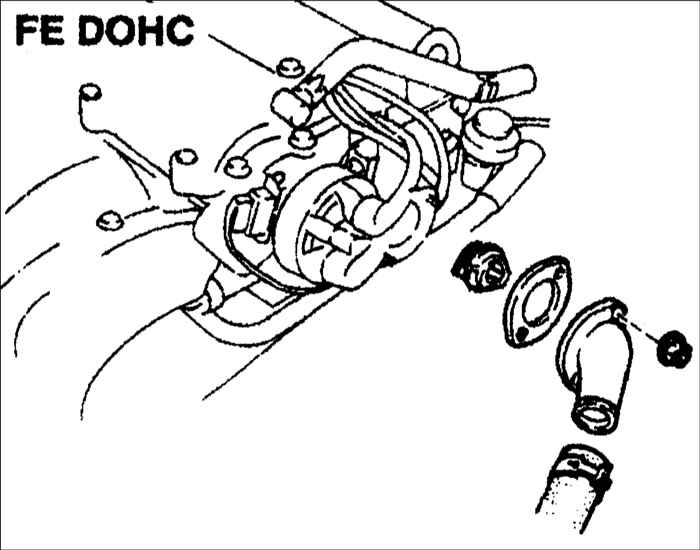

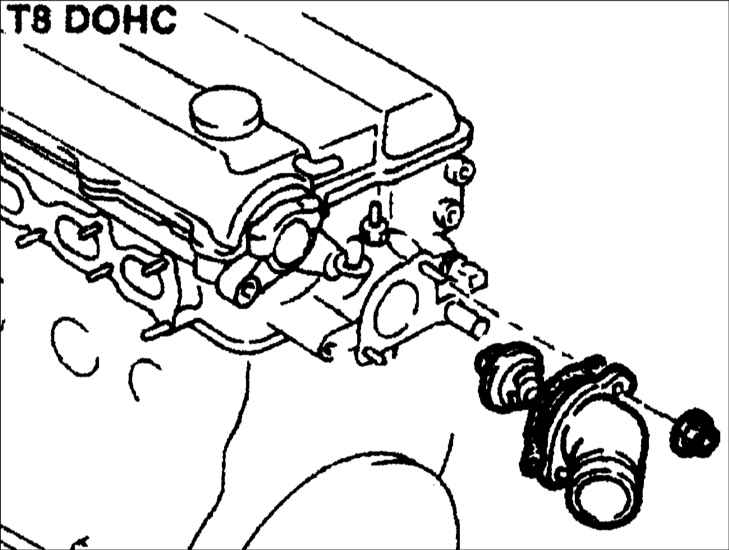

4. Отверните гайки и снимите крышку термостата.

5. Снимите термостат.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Визуально проверьте состояние термостата.

2. На нитке подвесьте термостат в прозрачном сосуде с водой.

3. Вставьте в воду термометр, нагревайте сосуд с водой и наблюдайте за клапаном термостата. Определите температуру начала открытия и полного открытия клапана термостата.

Проверка	FE DOHC	Т8 DOHC
Температура начала открытия клапана	86,5–89,5°C	80,5–83,5°C
Температура полного открытия клапана	100°С	95°С

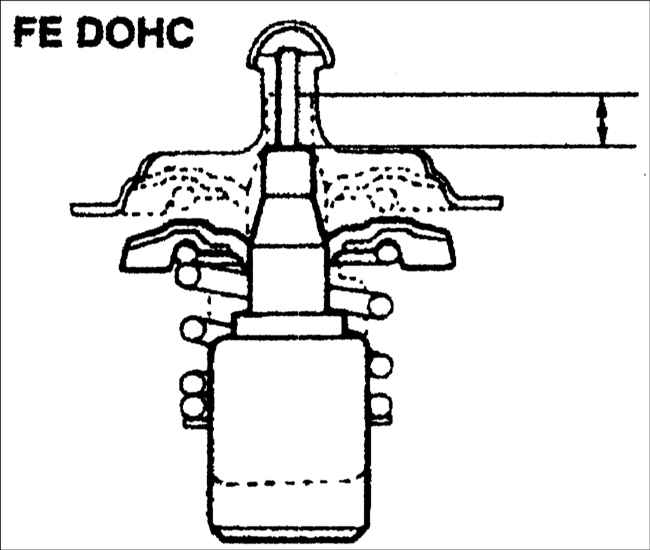

Ход полностью открытого клапана	8,0 мм	8,0 мм

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Удалите инородные материалы с сопрягаемых поверхностей крышки термостата.
2. Установите термостат в головку цилиндра так, чтобы установочный штифт располагался сверху.
	3. Установите прокладку уплотнительным покрытием в сторону головки цилиндров.
	4. Установите крышку термостата и закрепите ее гайками. Момент затяжки: 19–26 Н•м
5. Подсоедините верхний шланг.
Предупреждение Установите на прежнее место хомут крепления шланга.
6. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
7. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
