5.29. Односторонний запорный клапан

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Разберите вакуумную камеру.
2. Снимите односторонний запорный клапан.

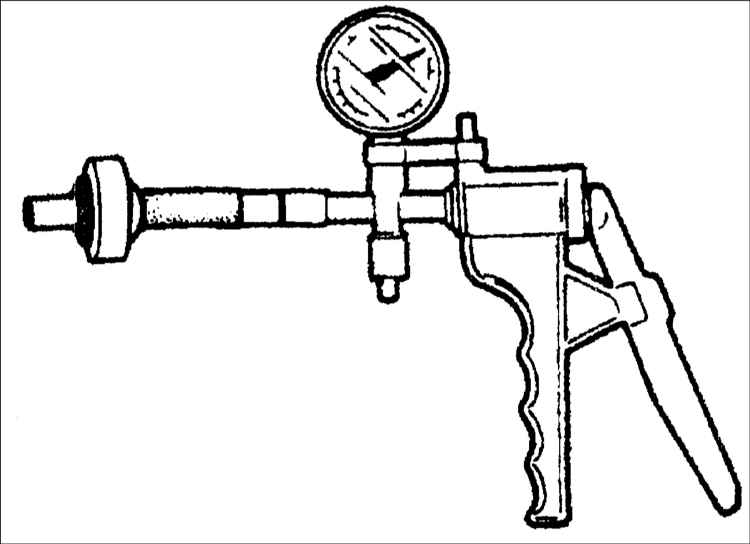

3. Подсоедините вакуумный насос, как показано на рисунке, создайте разрежение в вакуумной камере и убедитесь, что разрежение сохраняется.
4. Подсоедините вакуумный насос к противоположному выходу запорного клапана и убедитесь, что разрежение не сохраняется.
5. Если односторонний запорный клапан не соответствует требованиям, замените его.
