5.8. Системы контроля и снижения токсичности отработавших газов

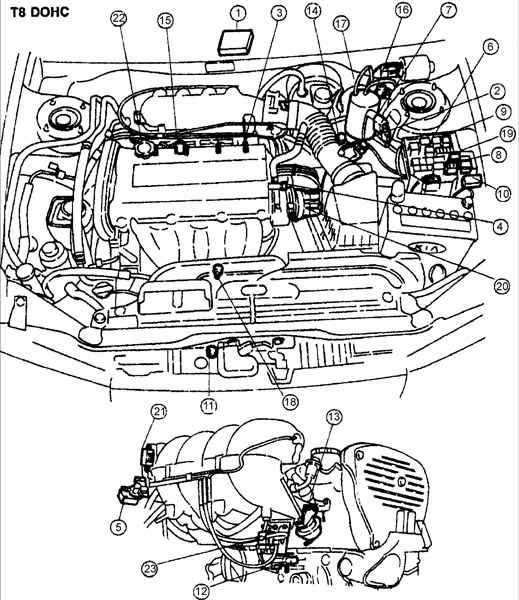

Расположение элементов системы контроля и снижения токсичности отработавших газов в моторном отсеке автомобилей с двигателем T8 DOHC

1 – блок управления (PCM);
2 – измеритель массового расхода воздуха;
3 – форсунка;
4 – датчик температуры охлаждающей жидкости;
5 – клапан системы управления частотой вращения холостого хода;
6 – главное реле;
7 – катушки зажигания;
8 – реле вентилятора радиатора;
9 – реле топливного насоса;
10 – диагностический разъем;
11 – двойной переключатель давления;
12 – электромагнитный клапан системы наддува с изменяемой длиной впускного тракта;
13 – управляющий клапан системы рециркуляции отработавших газов;
14 – привод системы наддува с изменяемой длиной впускного тракта;
15 – топливный фильтр;
16 – клапан принудительной вентиляции картера;
17 – электромагнитный клапан продувки адсорбера;
18 – угольный адсорбер;
19 – датчик кислорода;
20 – реле кондиционера;
21 – распределитель зажигания;
22 – датчик положения дроссельной заслонки;
23 – регулятор давления;
24 – электромагнитный клапан системы рециркуляции отработавших газов.

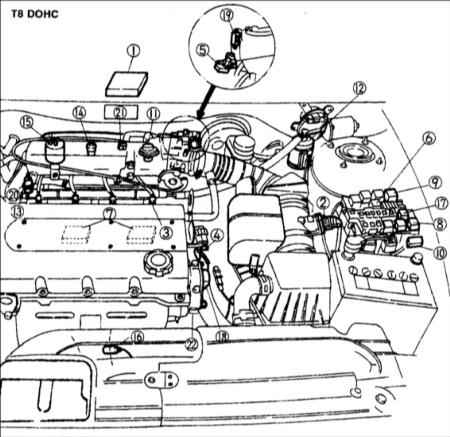

Расположение элементов системы контроля и снижения токсичности отработавших газов в моторном отсеке автомобилей с двигателем FE DOHC

1 – блок управления;
2 – измеритель массового расхода воздуха;
3 – форсунка;
4 – датчик температуры охлаждающей жидкости;
5 – клапан системы управления частотой вращения холостого хода;
6 – главное реле;
7 – катушки зажигания;
8 – реле вентилятора радиатора;
9 – реле топливного насоса;
10 – диагностический разъем;
11 – управляющий клапан системы рециркуляции отработавших газов;
12 – топливный фильтр;
13 – клапан принудительной вентиляции картера;
14 – угольный адсорбер;
15 – электромагнитный клапан продувки адсорбера;
16 – датчик кислорода;
17 – реле кондиционера;
18 – фазовый датчик;
19 – датчик положения дроссельной заслонки;
20 – регулятор давления;
21 – электромагнитный клапан системы рециркуляции отработавших газов;
22 – датчик положения коленчатого вала.
