9.14. Сборка вторичного валаСоберите вторичный вал в последовательности, приведенной на рисунке.

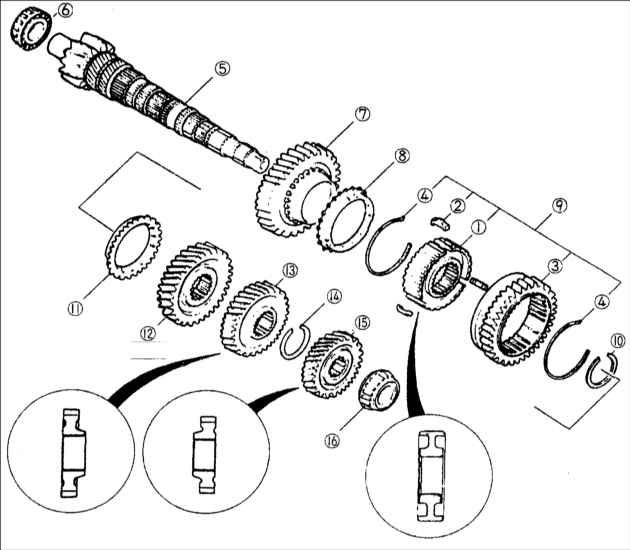

Последовательность сборки вторичного вала
1 – ступица муфты 1–й и 2–й передач;
2 – сухарь фиксатора синхронизатора;
3 – ступица муфты синхронизатора заднего хода;
4 – пружина сухаря фиксатора синхронизатора;
5 – вторичный вал;
6 – подшипник (конец вторичного вала);
7 – шестерня 1–й передачи;
8 – кольцо синхронизатора 1–й передачи; |
9 – ступица муфты 1–й и 2–й передач
в сборе;
10 – стопорное кольцо;
11 – кольцо синхронизатора 2–й передачи;
12 – шестерня 2–й передачи;
13 – ведомая шестерня 3–й передачи;
14 – стопорное кольцо;
15 – ведомая шестерня 4–й передачи;
16 – подшипник. |
Ступица муфты синхронизатора

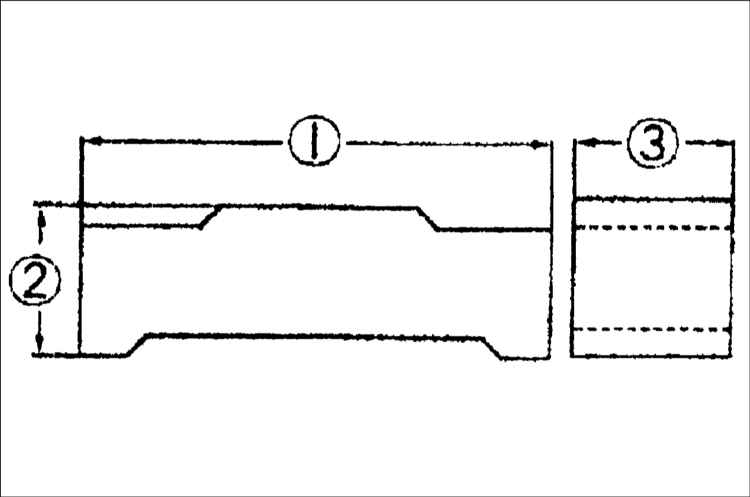

Размеры сухаря фиксатора, мм
| Элемент
|
1
|
2
|
3
|
| 1–ая/ 2–ая
|
19,0
|
4,25
|
5,0
|
| 3–ья/ 4–ая
|
17,0
|
4,25
|
5,0
|
| 5–ая/ З.х.
|
17,0
|
4,25
|
5,0
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

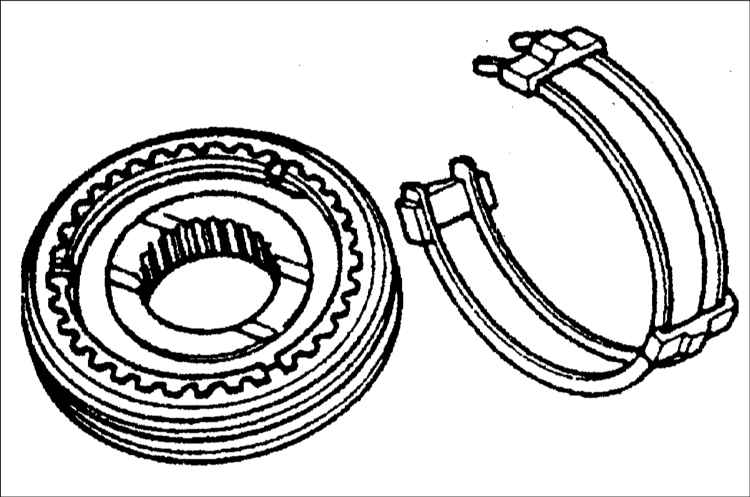

Установите сухари фиксатора
и пружины в ступицу муфты синхронизатора. |
|

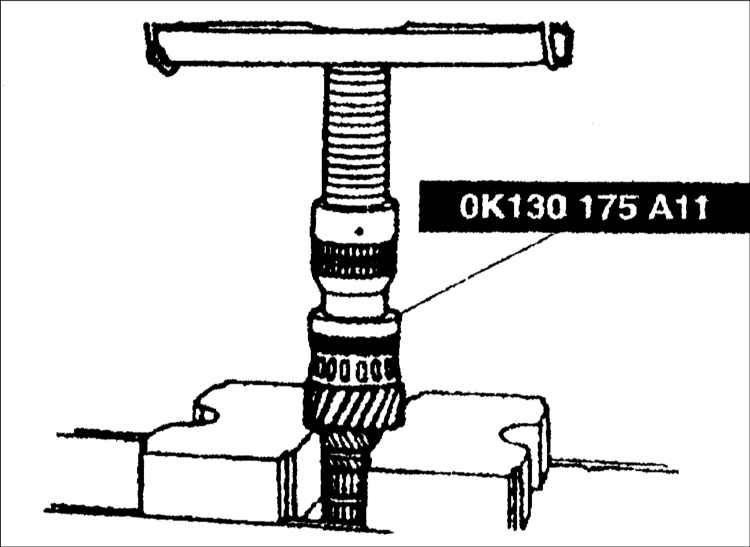

Подшипник (со стороны дифференциала)
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
Используя пресс и специальное
приспособление OK900 175 AA1, установите новый подшипник. |
|

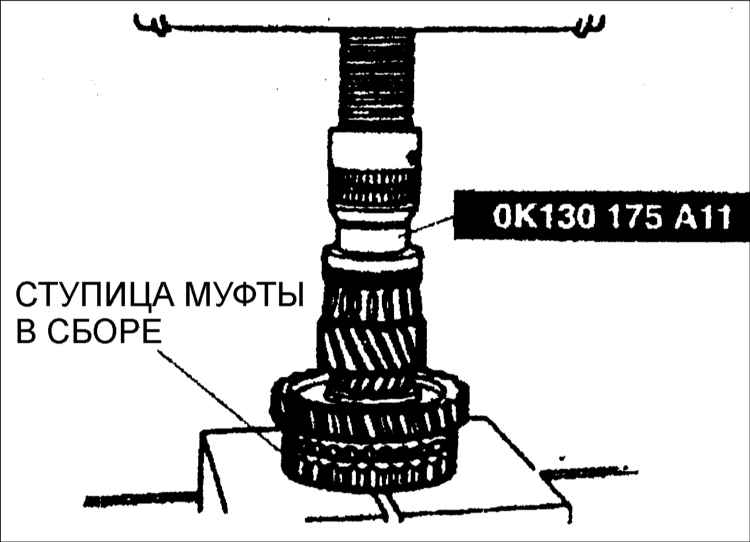

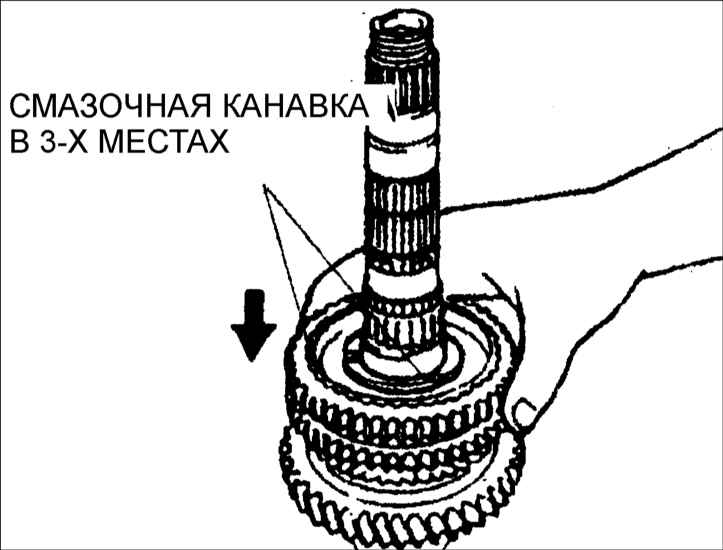

Шестерня 1–ой передачи, кольцо синхронизатора 1–ой передачи и синхронизатор
1–ой/ 2–ой передачи

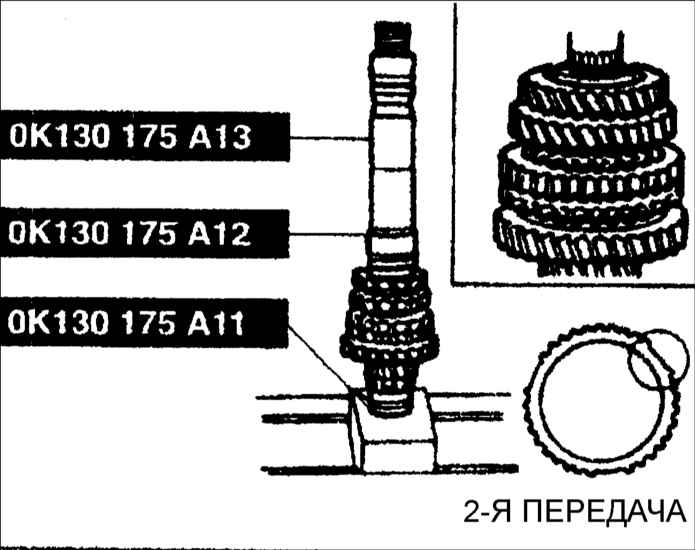

Кольцо синхронизатора 2–ой передачи и шестерни 2–ой передачи и ведомая шестерня
3–ей передачи
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите кольцо
синхронизатора 2–ой передачи и шестерню 2–ой передачи. |
 |
2. Используя пресс
и специальное приспособление OK900 175 AA1, установите шестерню 3–ей
передачи. |
|

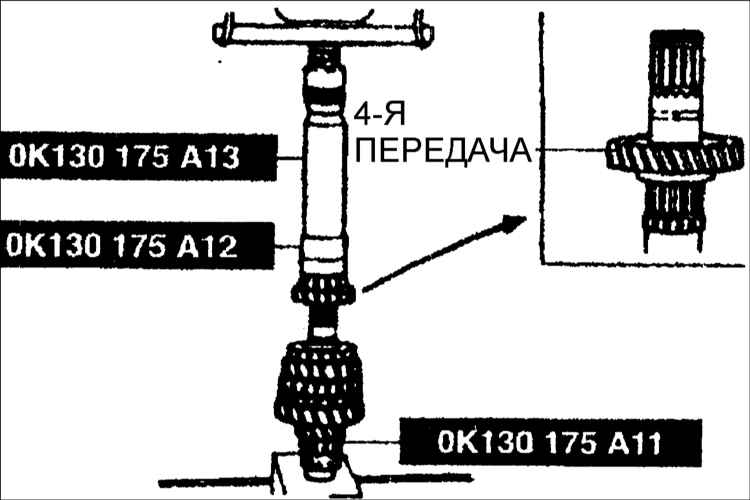

Ведомая шестерня 4–ой передачи и внутреннее кольцо подшипника
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Используя пресс
и специальное приспособление OK900 175 AA1, установите шестерню 4–ой
передачи и внутреннее кольцо подшипника. |
 |

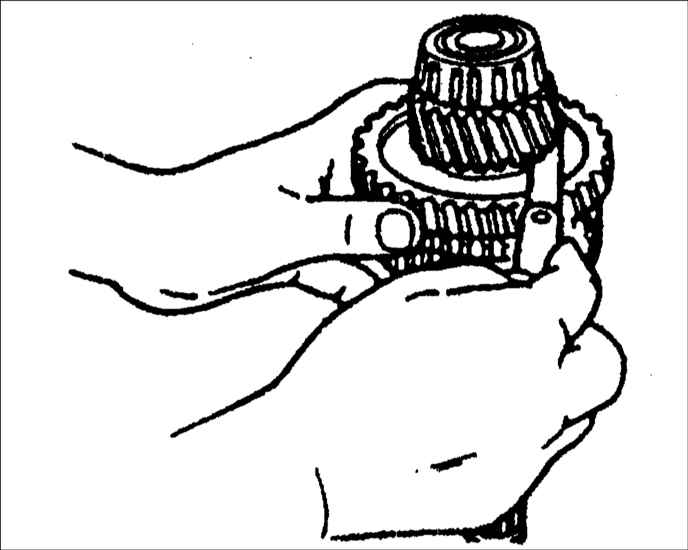

2. Измерьте зазор
между шестерней 1–ой передачи и ведущей шестерней дифференциала.
Номинальный зазор: 0,05–0,28 мм
Предельно допустимый зазор: 0,33 мм
|

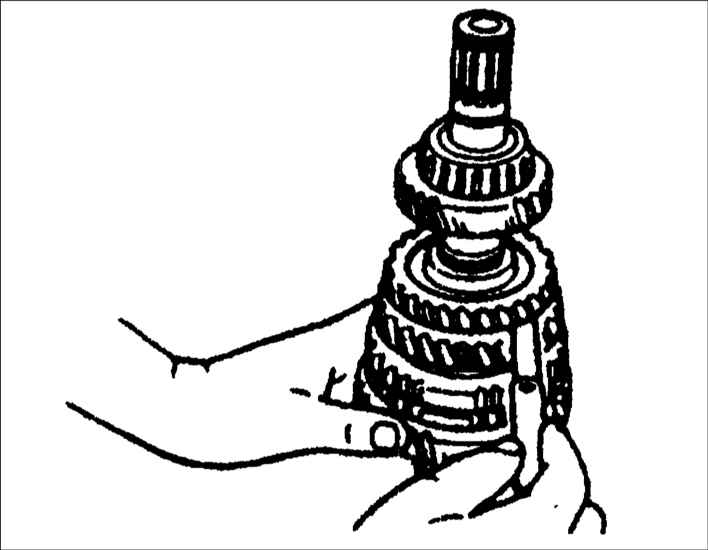

| 3. Измерьте зазор между
шестерней 2–ой передачи и ведомой шестерней 3–ей передачи.
Номинальный зазор: 0,18–0,45 мм
Предельно допустимый зазор: 0,51 мм
|
 |
4. Если зазоры не
соответствуют требуемым, разберите и повторно соберите вторичный вал. |
|
|

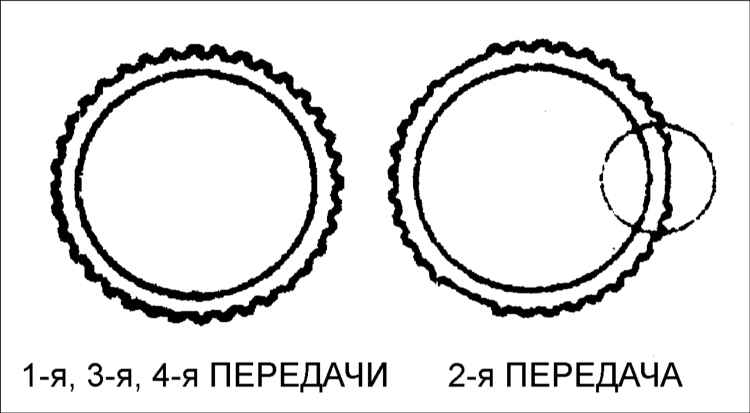

На кольце синхронизатора
2–ой передачи отсутствуют зубья в трех местах по периметру для того,
чтобы отличить его от других колец синхронизатора.
