9.4. Снятие коробки передач

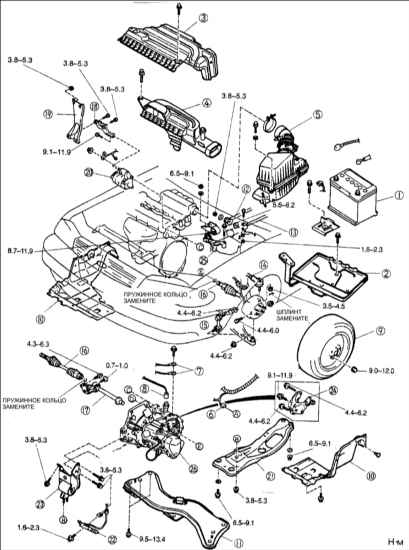

Последовательность снятия механической коробки передач

1 – аккумуляторная батарея;
2 – опора аккумуляторной батареи;
3 – кожух;
4 – заборник свежего воздуха;
5 – воздушный фильтр в сборе;
6 – разъем выключателя фонаря заднего хода;
7 – провод соединения с "массой";
8 – разъем датчика скорости;
9 – колесо и шина;
10 – брызговик;
11 – поперечина;
12 – тяга переключения передач;
13 – тяга управления переключением передач;

14 – наконечник рулевой тяги;
15 – серьга крепления стабилизатора;
16 – приводной вал;
17 – промежуточный вал;
18 – угловая накладка;
19 – стойка коллектора;
20 – стартер;
21 – монтажный кронштейн двигателя;
22 – рабочий цилиндр сцепления;
23 – опора № 2 двигателя;
24 – опора № 1 двигателя;
25 – опора № 4 двигателя;
26 – коробка передач.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините в первую очередь провод от отрицательной клеммы аккумуляторной батареи, затем от положительной. Снимите опору аккумуляторной батареи.
2. Поднимите автомобиль и слейте трансмиссионное масло в подходящую емкость.
3. Снимите с двигателя верхний кожух.
4. Выверните болт и снимите заборник свежего воздуха.
5. Снимите воздушный фильтр в сборе.
6. Отсоедините разъем выключателя света заднего хода.
7. Выверните болт и отсоедините провод соединения с "массой".
8. Отсоедините разъем датчика скорости автомобиля.
9. Ослабьте болты крепления обоих передних колес.
10. Поднимите автомобиль и закрепите на опорах.
11. Снимите оба передних колеса.
12. Выверните винты и снимите оба брызговика.
13. Выверните гайку и отсоедините от коробки передач тягу переключения передач.
14. Выверните гайку и болт, снимите зажим и отсоедините тягу управления переключением передач от коробки передач.
15. Отверните болты и гайки и снимите поперечину.
16. Снимите шплинт фиксации гайки крепления наконечника рулевой тяги.
Предупреждение Острые края съемника могут порезать пылезащитный чехол наконечника рулевой тяги. Установите съемник так, чтобы острые края находились между пылезащитным чехлом и поворотным кулаком.

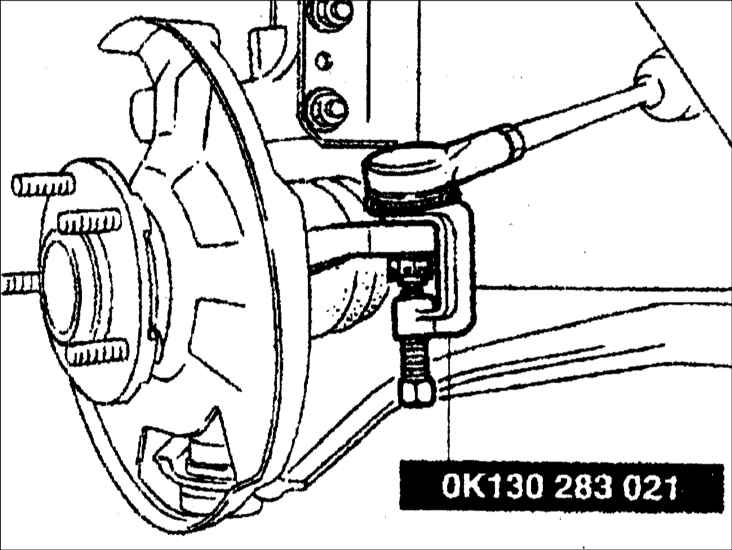

	17. Отвинтите гайку, чтобы она стала заподлицо с концом шарового пальца. При помощи съемника выдавите наконечник рулевой тяги из поворотного кулака.
18. Выверните гайки и отсоедините левый и правый наконечники рулевых тяг от поворотных кулаков.
19. Выверните гайку с каждой стороны и отсоедините серьги стабилизатора поперечной устойчивости.

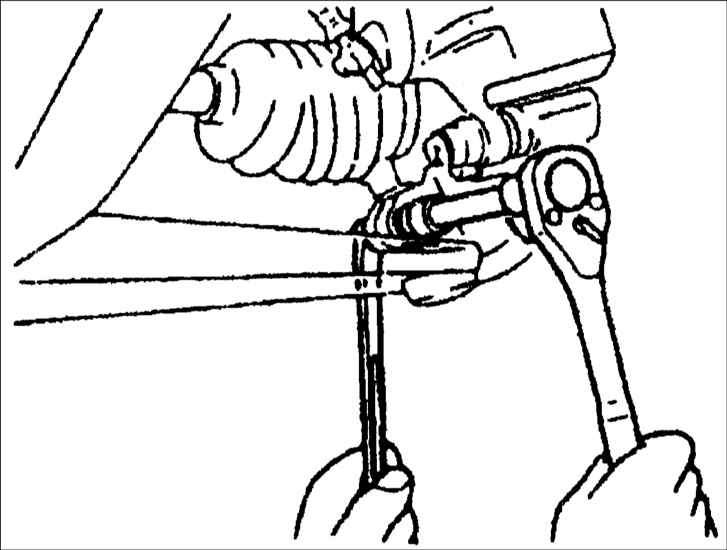

	20. Выверните стяжной болт крепления пальца шарового шарнира нижнего рычага. Оберните тряпкой пылезащитное уплотнение шарового шарнира.

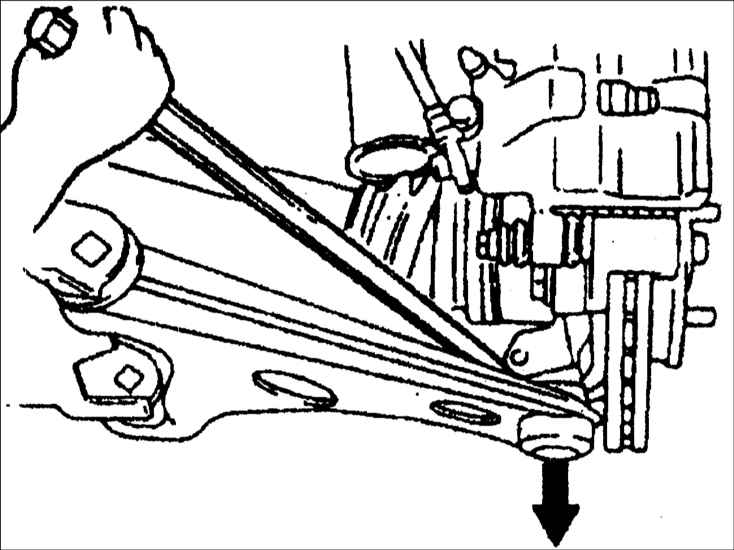

	21. Монтировкой отожмите нижний рычаг вниз и отделите цапфу шарнира от поворотного кулака с двух сторон автомобиля.
Предупреждение Острые края стопорного кольца приводного вала могут порезать или повредить масляное уплотнение. Будьте осторожны при снятии приводного вала.

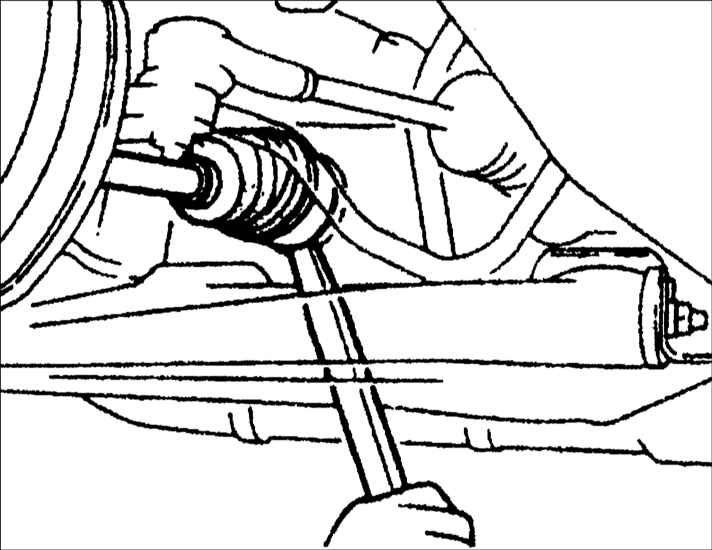

	22. Вставьте монтировку между внутренним ШРУСом приводного вала и коробкой передач и легким ударом по монтировке извлеките приводной вал из коробки передач. Для исключения свободного провисания мягкой проволокой подвяжите приводной вал к кузову.
23. Выверните болты и снимите опору приводного вала с блока цилиндров двигателя.
24. Выверните болты и снимите стойку коллектора.
25. Выверните болты крепления стартера и снимите его.

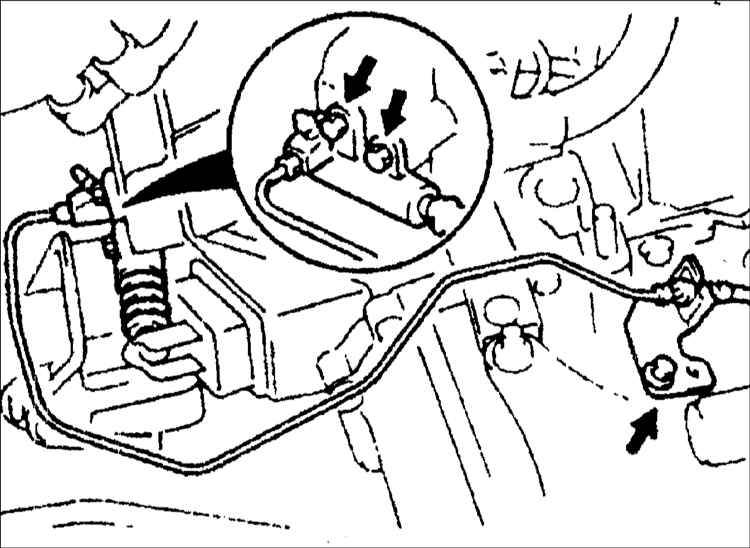

	26. Выверните болты крепления рабочего цилиндра сцепления.
27. Переместите рабочий цилиндр сцепления и трубопровод в такое место, где они не будут мешать снятию коробки передач.

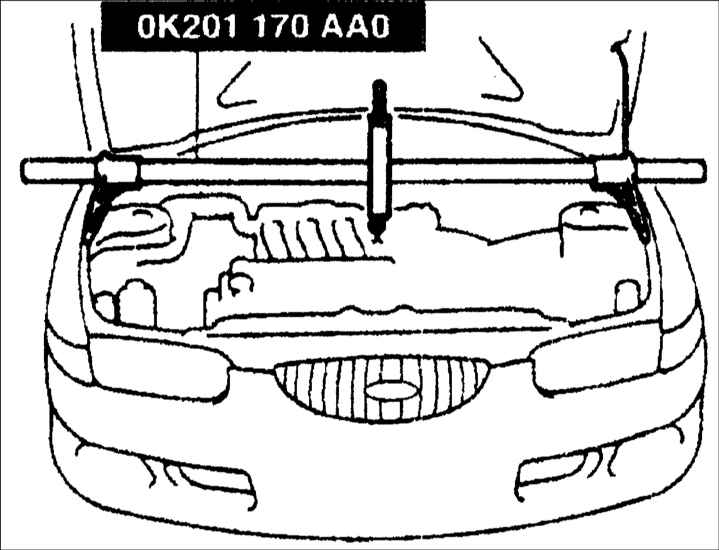

	28. Перед снятием монтажного кронштейна двигателя при помощи приспособления ОК201 170 АА0 поддержите двигатель.
29. Снимите монтажный кронштейн двигателя,
30. Отвинтите опору двигателя и наклоните двигатель к коробке передач.
31. Поддержите коробку передач домкратом.

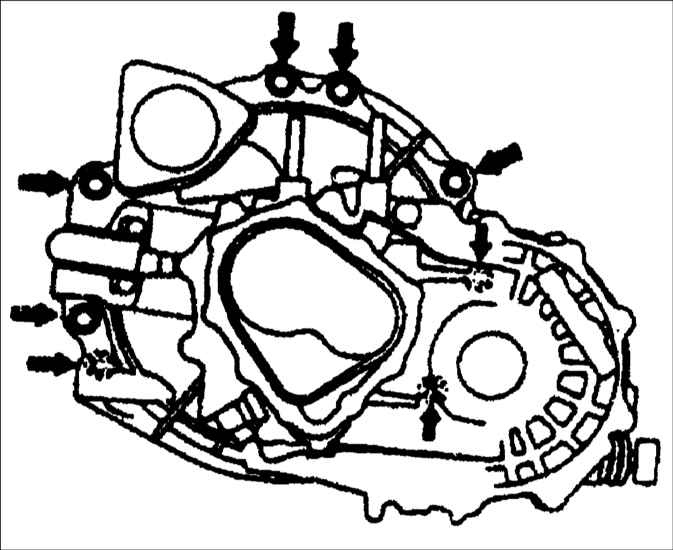

	32. Выверните болты крепления коробки передач.
33. Соблюдая осторожность, отделите коробку передач от двигателя и медленно опустите ее под автомобиль.
