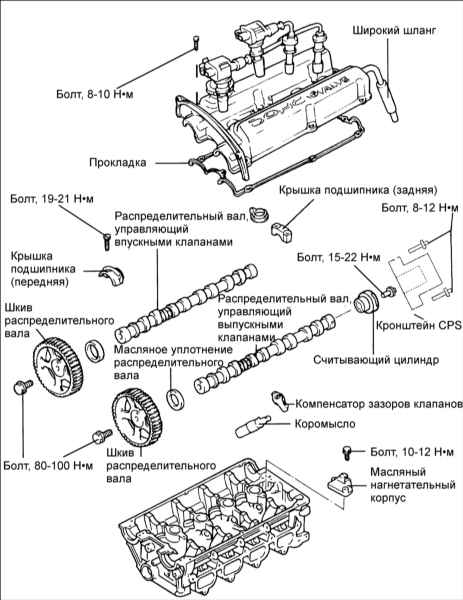

1.1.11. Распределительные валы и коромысла
Снятие
|
|
| 1. Отсоедините провод «массы» от аккумуляторной
батареи.
2. Слейте охлаждающую жидкость.
3. Снимите широкий шланг, соединяющий воздушный фильтр и крышку

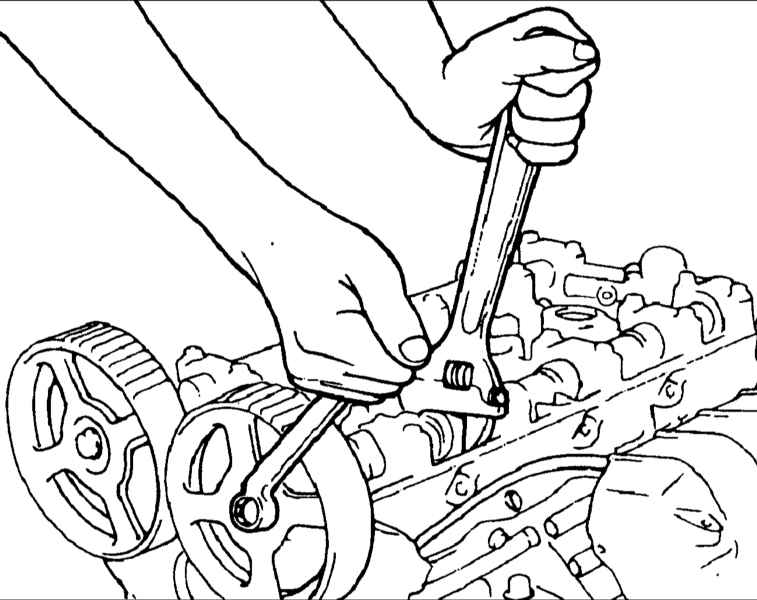

головки блока цилиндров.
4. Снимите воздушный фильтр.
5. Снимите кожухи зубчатого ремня.
6. Снимите крышку головки блока цилиндров и датчик угла поворота.
|
7. Выверните болты и снимите шкивы с распределительных валов.
|
8. Выверните болты и крышки подшипников, распределительные валы, коромысла и компенсаторы зазоров.
|
|
Проверка

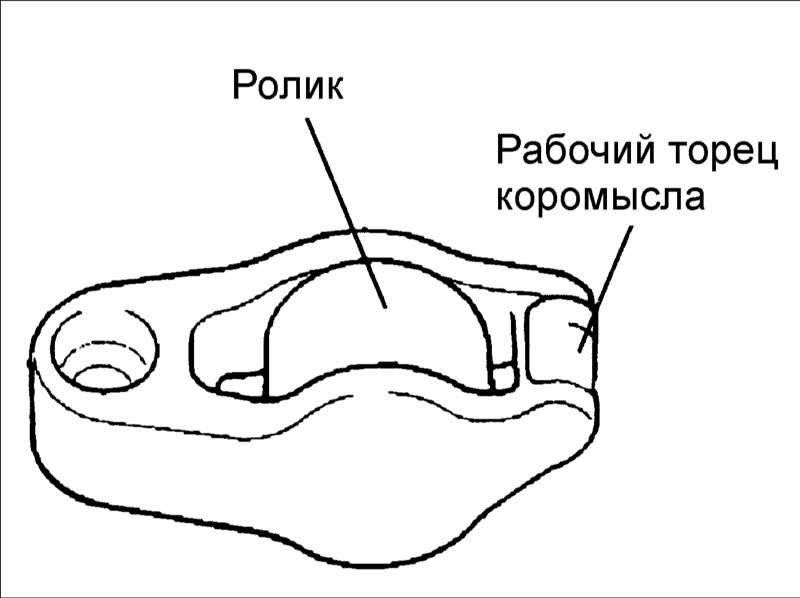

Коромысла
|
|
|
1. Проверьте легкость и плавность вращения ролика.
|
2. Проверить ролик. Замените его, есть вмятины, повреждение или очевидность
заклинивания.
3. Проверьте рабочий торец коромысла. Если торец стержня изношен
или расклепан, замените клапан.
|
|
Распределительные валы
|
|
| 1. Проверьте шейки распределительных валов на отсутствие
неравномерного износа, трещин или повреждений.
2. Проверьте контуры кулачков распределительных валов на отсутствие
износа или повреждений. В двух точках измерьте высоту каждого кулачка
распределительного вала.
- Номинальная высота кулачков распределительного вала управляющего
впускными клапанами: 35,493 мм
- Номинальная высота распределительного вала управляющего выпускными
клапанами автомобилей с МКП: 35,317 мм
- Номинальная высота распределительного вала управляющего выпускными
клапанами автомобилей с АКП: 35,204 мм
- Минимально допустимая высота кулачков распределительного вала
управляющего впускными клапанами: 34,993 мм
- Минимально допустимая высота распределительного вала управляющего
выпускными клапанами автомобилей с МКП: 34,817 мм
- Минимально допустимая высота распределительного вала управляющего
выпускными клапанами автомобилей с АКП: 34,704 мм
|
|
Установка
|
|
|
1. Установите распределительные
валы на головку блока цилиндров.
|
- Перед установкой нанесите тонкий слой чистого моторного
масла на все поверхности скольжения распределительных
валов.

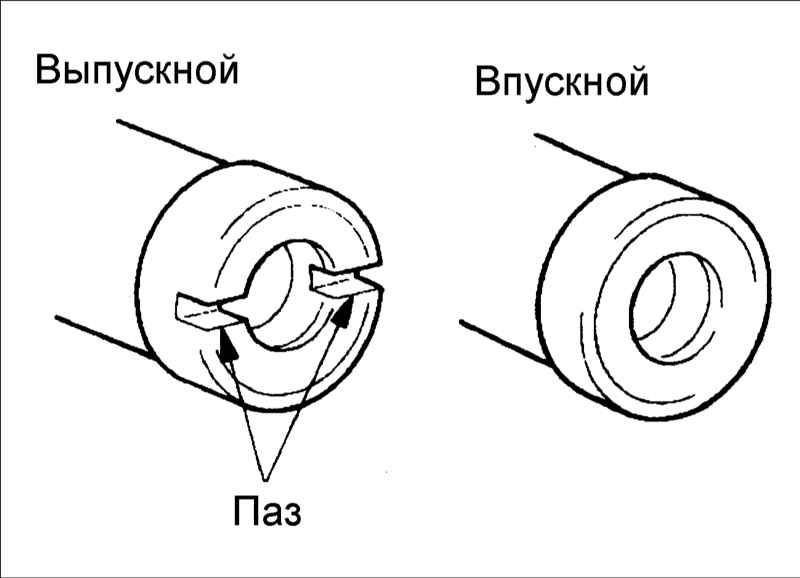

- Распределительный вал, управляющий впускными клапанами,
имеет паз на задней части для привода датчика угла
поворота.
|
|
|

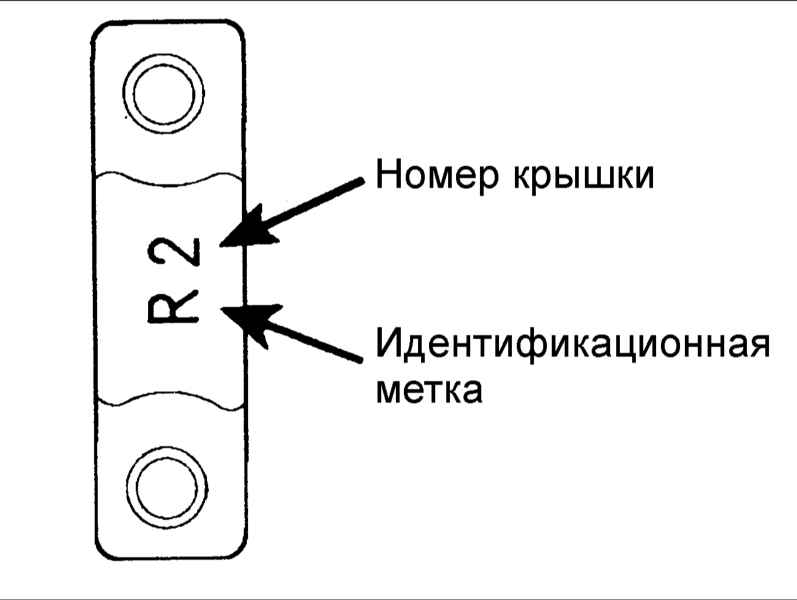

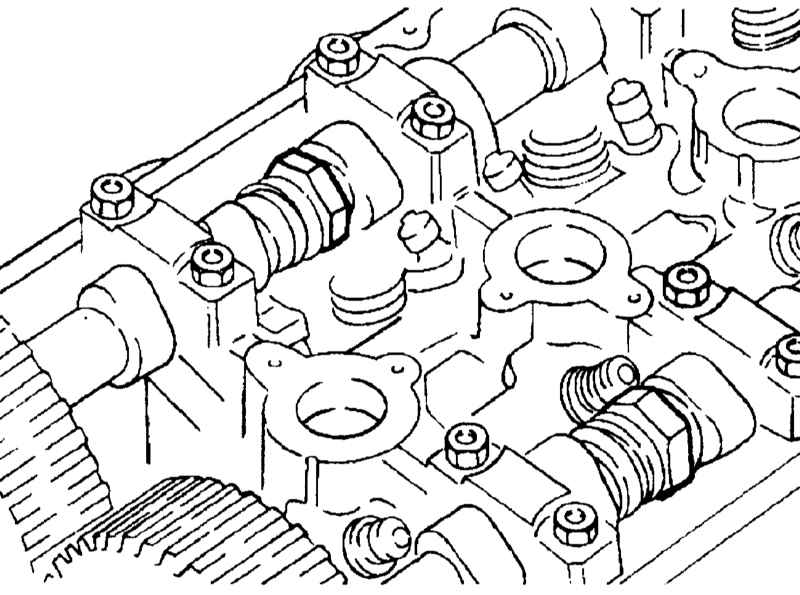

2. Установите крышки подшипников
распределительных валов. Проверьте идентификационные метки,
определяющие распределительные валы впускных или выпускных
клапанов.
- L – распределительный вал, управляющий впускными клапанами.
- R – распределительный вал, управляющий выпускными клапанами.
|
|

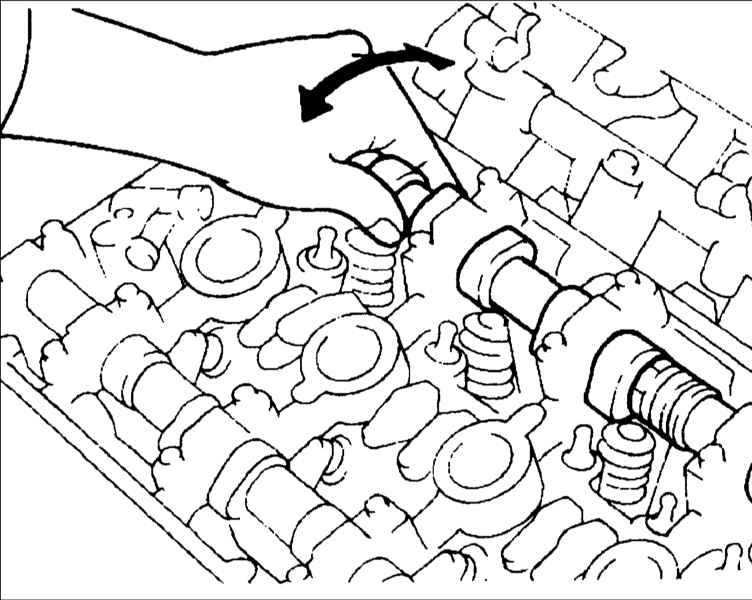

3. Убедитесь, что распределительный
вал легко вращается от руки. После проверки снимите крышки
подшипников и распределительные валы и затем установите коромысла.
|
|

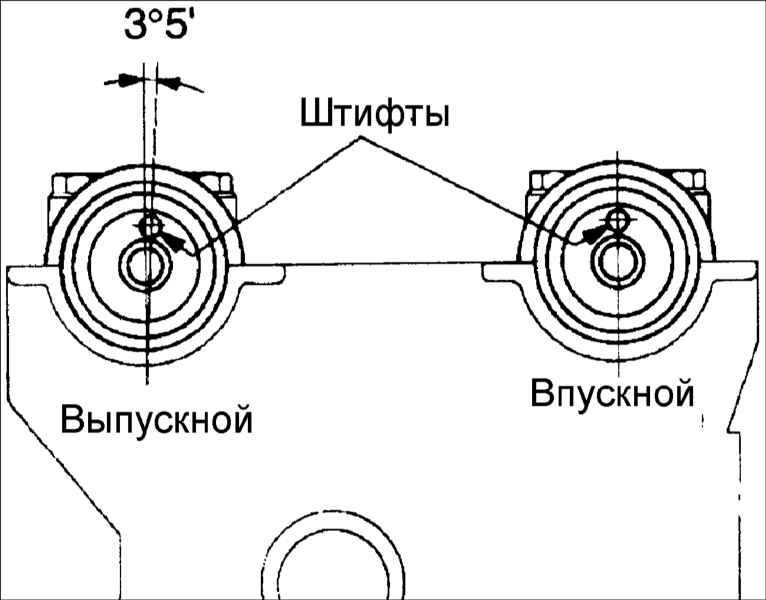

4. Убедитесь, что установочные
штифты в торце распределительного вала со стороны шкива направлены
вверх. |
|

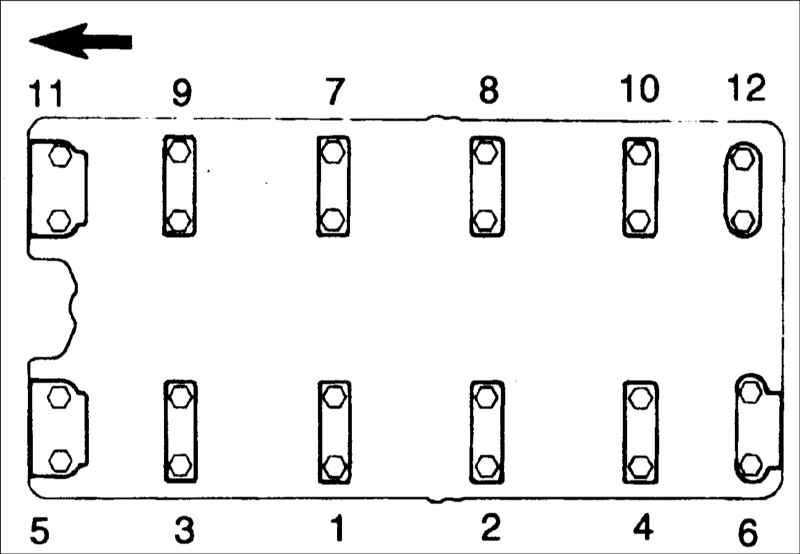

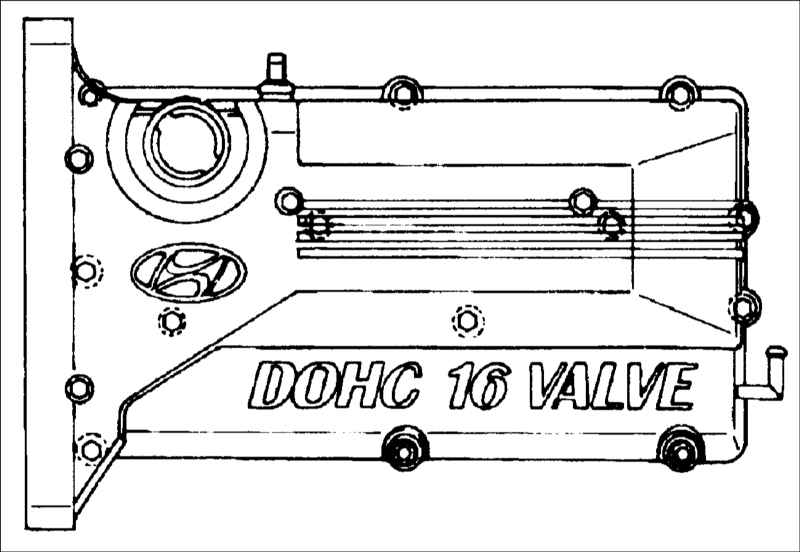

5. В последовательности показанной
на рисунке в два или три этапа затяните болты крепления крышек
подшипников требуемым моментом.
|
|
Затягивайте равномерно болты крепления крышек.
Момент затяжки: 19–21 Н•м |
|
|

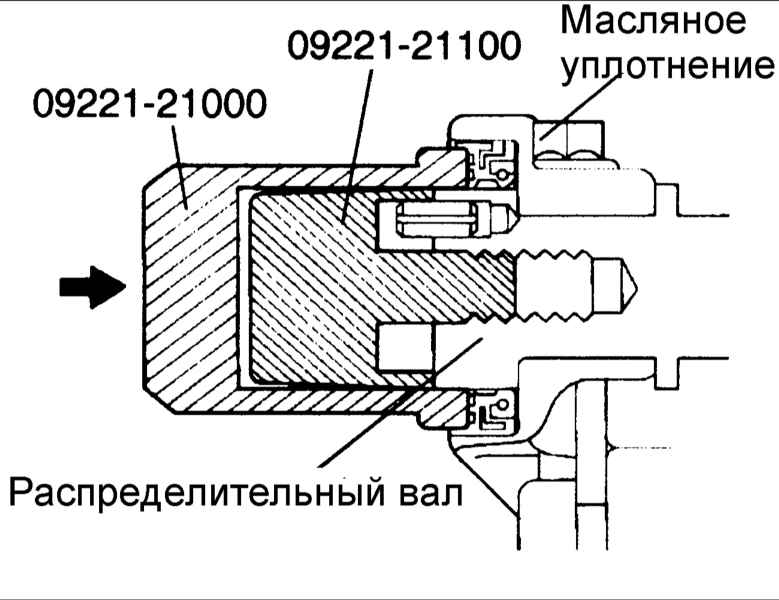

6. Используя специальные
инструменты для установки масляного уплотнения распределительного
вала и направляющую (09221–21000,09221–21100), запрессуйте
масляное уплотнение распределительного вала. Перед запрессовкой
уплотнения смажьте моторным маслом наружную поверхность уплотнения.
Вставьте масляное уплотнение по переднему торцу распределительного
вала и установите его, ударяя молотком по приспособлению,
до полной его установки. |

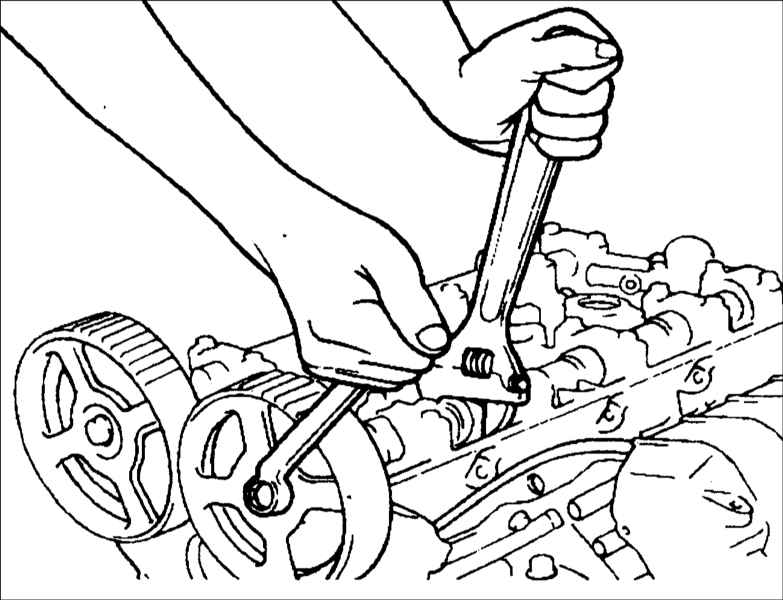

7. Установите шкив распределительного вала и закрепите его болтом.
Момент затяжки: 80–100 Н•м

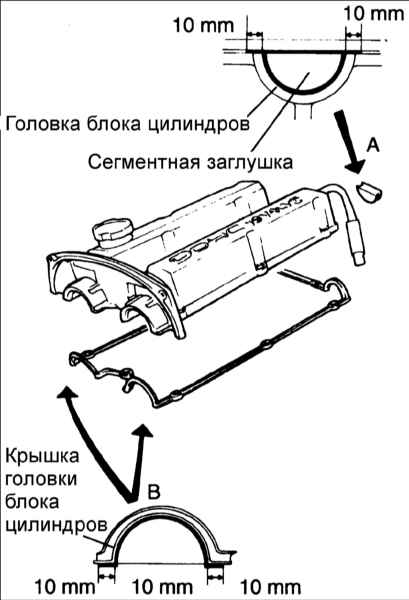

8. Установите крышку головки блока цилиндров. Нанесите герметик
в местах показанных на рисунке.
Моменты затяжки
- Болты крепления крышки головки блока цилиндров: 8–10 Н•м
- Центральные болты крепления крышки головки блока цилиндров:
4–5 Н•м
Герметик
- В местах А: №10 или эквивалентный
- В местах В: №1212 D или эквивалентный
Длина болта x диаметр:
- 25 x 6 мм;
- 20 x 6 мм;
- 15 x 6 мм.
|

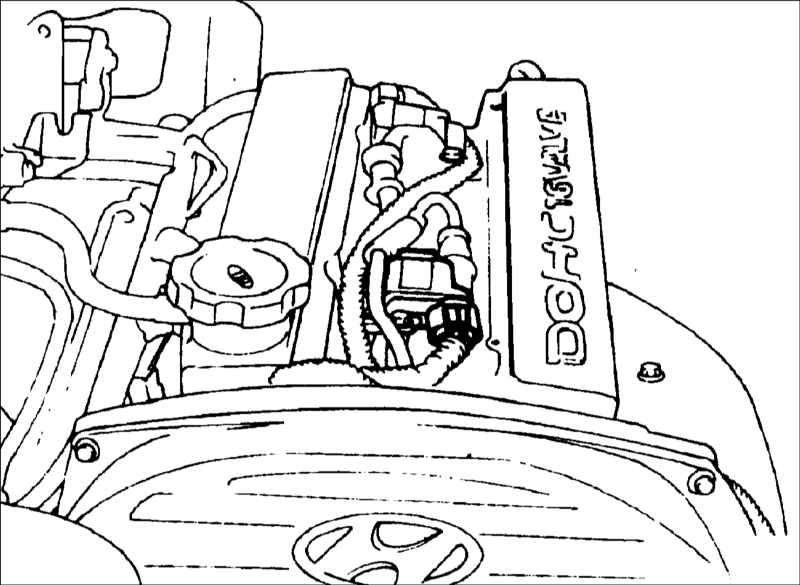

9. Вверните свечи зажигания,
установите катушку зажигания, подсоедините разъем, затем установите
центральную крышку. |
|

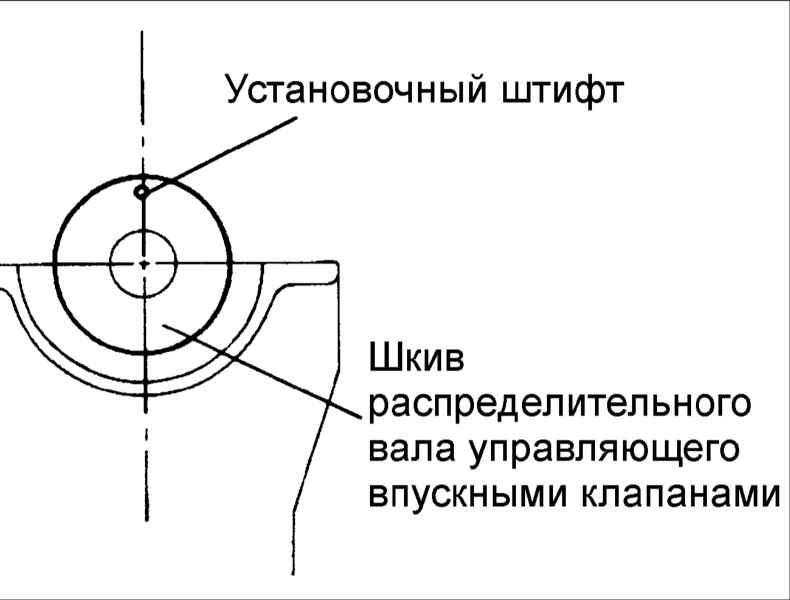

10. Расположите вверху установочный
штифт шкива распределительного вала управляющего впускными
клапанами. |
|

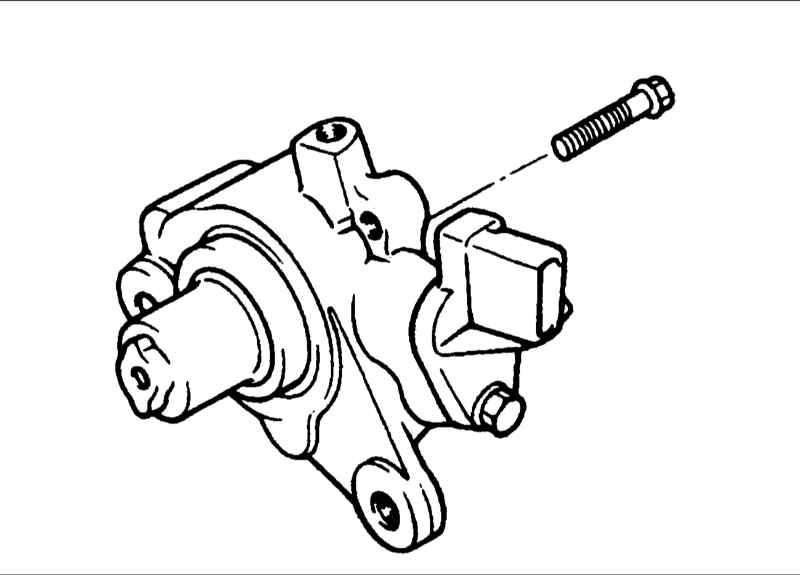

11. Совместите метку датчика
распределительного вала с пазом в распределительном валу (со
стороны впускного коллектора) и закрепите датчик болтами.
|
|
Датчик угла поворота распределительного вала может быть
установлен, даже когда установочный штифт расположен
с противоположной стороны, однако, будет нарушена работа
системы впрыска топлива и установка угла опережения
зажигания. |
|
12. Установите датчик угла поворота распределительного вала на
головке блока цилиндров. |
|
|
|
