1.1.4. Проверка и регулировка натяжения поликлиновых ремней
|
|
|

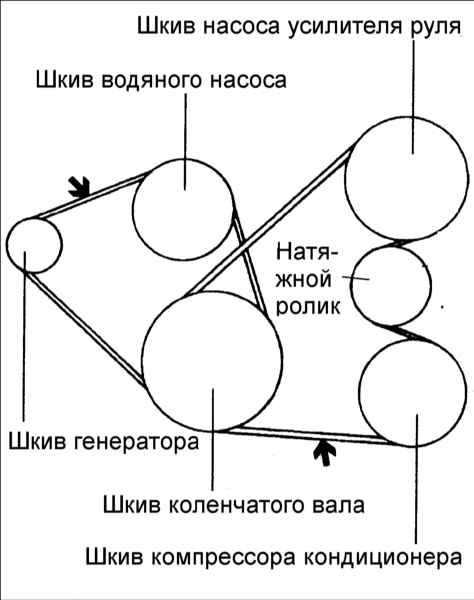

1. Проверьте состояние поликлинового ремня и расположение его на шкивах.
|

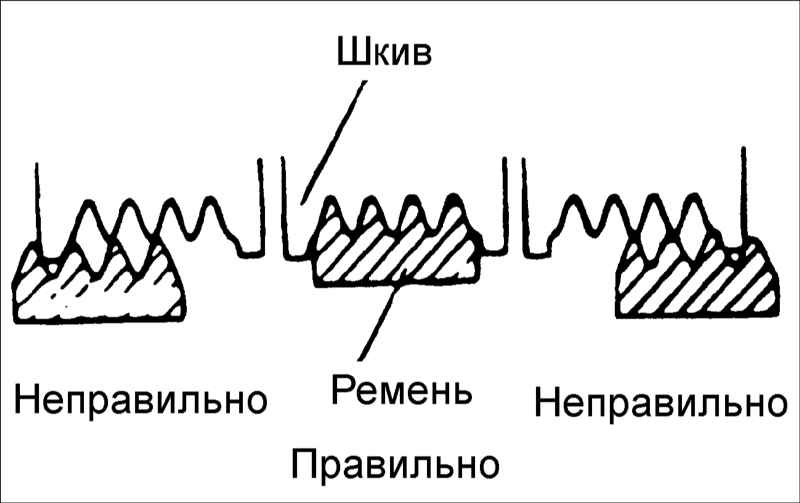

1. Проверьте правильность расположения ребер поликлинового ремня в канавках шкивов.
2. Если при работе поликлиновой ремень издает посторонний шум, проверьте ремень на отсутствие износа и повреждений, а также рабочие поверхности шкивов. Также проверьте прогиб ремня, определяющий его натяжение.
|
|
|
2. Специальным прибором измерьте натяжение приводного ремня. При отсутствии специального прибора проверьте натяжение ремня, надавив на него усилием 100 Н в месте, расположенном на одинаковом удалении от шкивов и измерьте прогиб ремня.
|
|
|
Стандартные значения прогиба ремня привода генератора, мм
|
Проверка
|
Регулировка
|
|
|
Новый
|
Бывший в употреблении
|
|
7,7–12,3
|
6,3–7,3
|
8,4–10,6
|
Стандартные значения прогиба ремня привода
компрессора кондиционера
и насоса усилителя руля, мм
|
Проверка
|
Регулировка
|
|
|
Новый
|
Бывший в употреблении
|
|
7,7–12,3
|
6,3–7,3
|
8,4–10,6
|
|
11,7–15,3
|
8,8–11,0
|
12,5–14,3
|
|
- Натяжение ремня должно быть измерено точно по центру между шкивами.
- Когда установлен новый ремень, регулируйте натяжение до среднего значения, приведенного в колонке "Новый".
- Бывшим в употреблении ремнем считается ремень, проработавший на двигателе более 5 мин и его натяжение необходимо регулировать до среднего значения, приведенного в колонке
- При регулировке натяжения бывшего в употреблении ремня или ремня, проработавшего на двигателе более 5 мин необходимо регулировать его натяжение до среднего значения, приведенного в колонке " Бывший в употреблении".
- При периодических осмотрах необходимо руководствоваться колонкой "Проверка".
|

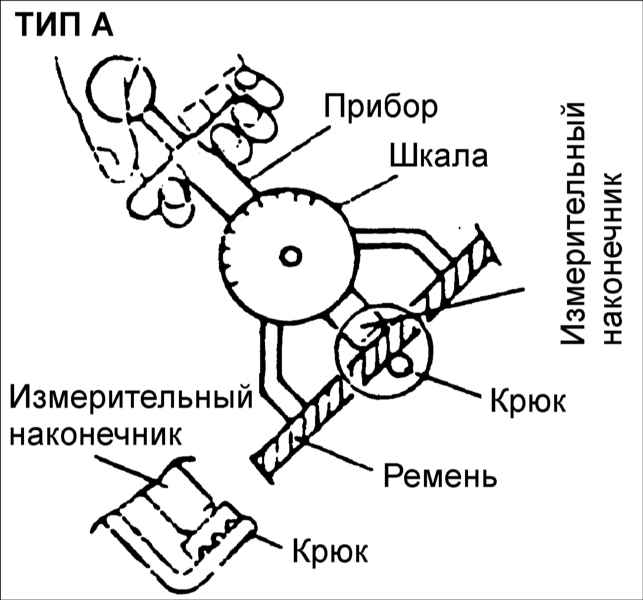

Измерение натяжения специальным прибором типа А
|
При измерении натяжения поликлинового ремня прибор не должен касаться других элементов двигателя.
|

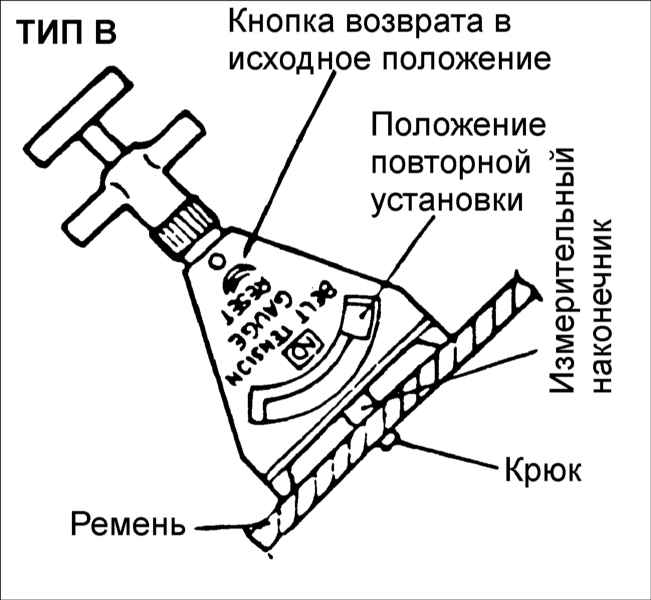

Измерение натяжения специальным прибором типа В
|
|
|
1. При измерении убедитесь, что повернули кнопку повторной установки в направлении стрелки, чтобы установить стрелку прибора в исходное состояние.
|
2. После снятия прибора с ремня стрелка прибора все еще будет указывать натяжение ремня.
|
|
|
|
