10.11. Углы установки передних колес

Проверку углов установки передних колес необходимо проводить на специальном стенде, при этом автомобиль должен находиться в горизонтальном положении с передними колесами, установленными для прямолинейного движения. Предварительно убедитесь, что передняя подвеска и рулевое управление находятся в нормальном состоянии, шины и колеса не имеют дефектов.

Схождение

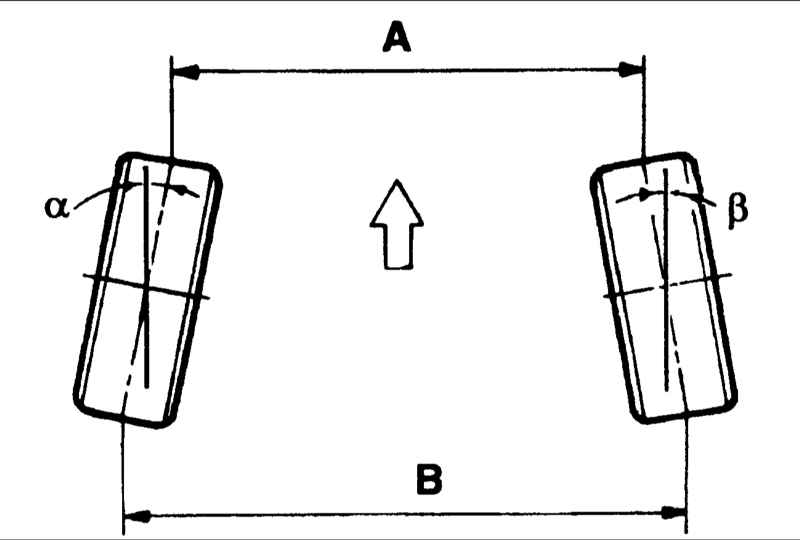

Схождение определяется как разность расстояний (В–А) между передними и задними бортами ободов колес. Положительное схождение означает, что колеса спереди расположены ближе друг к другу, чем сзади, при измерении на высоте средней точки колеса. Если схождение не соответствует требуемому значению, ослабьте левую и правую контргайки наконечников рулевых тяг, затем, вращая тяги, установите требуемые углы. Затяните контргайки.

• Положительное схождение ( B – A ): –3 мм…+3 мм
• Положительное схождение (a+b): –17'11"…+17'11"

Поворот на 1/2 оборота соединительных тяг изменяет положительное схождение примерно на 4,8 мм (57 '40").

Поворот на 1 оборот соединительных тяг изменяет положительное схождение примерно на 9,6 мм (1°55 '20").

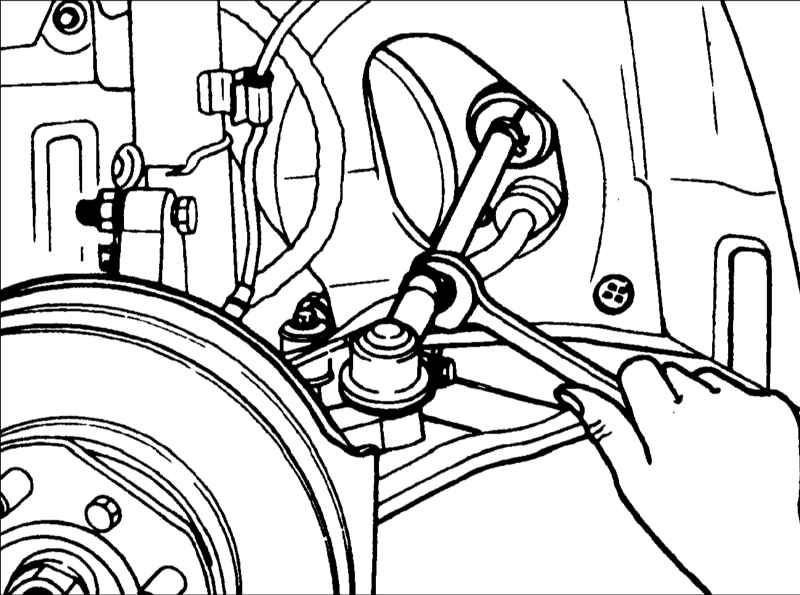

Регулировка схождения должна выполняться вращением левого и правого наконечника рулевой тяги на одинаковый угол. При регулировке схождения ослабьте внешний хомут крепления защитного чехла, чтобы предотвратить его скручивание. После регулировки затяните контргайки наконечников рулевых тяг и хомуты крепления чехлов.

Момент затяжки: 50–55 Н•м

Развал

Развал – это угол наклона колеса по отношению к дорожному покрытию в вертикальной плоскости. Он может быть положительным, если колеса наклонены наружу, или отрицательным, если колеса наклонены внутрь. Угол развала устанавливается при изготовлении автомобиля и не может регулироваться.

Развал :

• 0°± 30' для обычной подвески
• 8'± 30' для высокой подвески

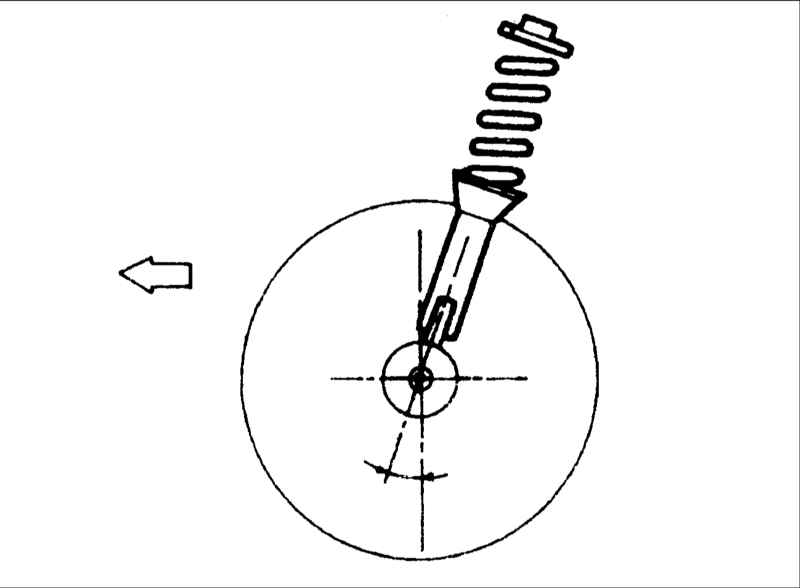

Угол продольного наклона шкворня

Угол продольного наклона шкворня устанавливается при изготовлении автомобиля и не может регулироваться. Если угол продольного наклона шкворня не соответствует требуемым значениям, замените погнутые или поврежденные детали.

Угол продольного наклона шкворня: 3°15'±1°

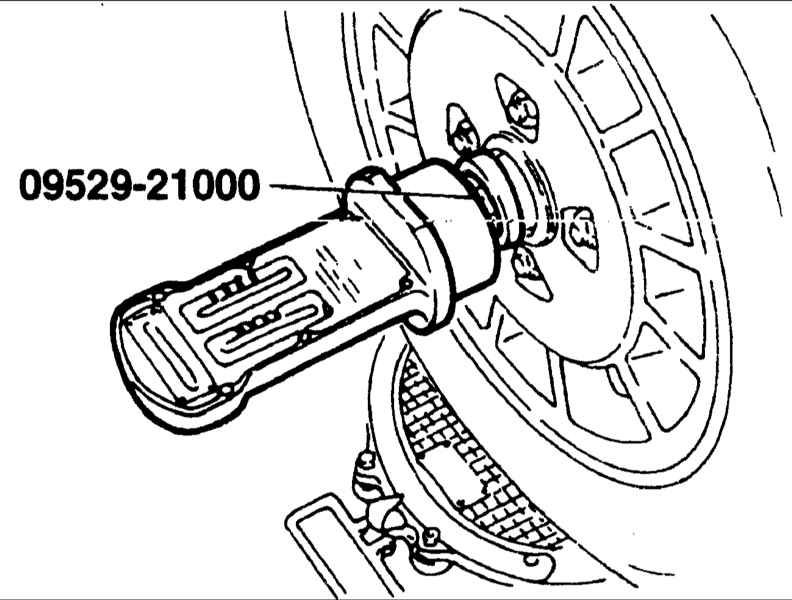

Перед проверкой и регулировкой углов установки колес передняя подвеска должна быть свободна от изношенных, свободных или поврежденных деталей. Регулировку углов установки колес необходимо проводить, используя специальный инструмент 09529–21000. Развал и угол продольного наклона шкворня устанавливаются при изготовлении автомобиля и не могут регулироваться. Если развал и угол продольного наклона шкворня не соответствуют требуемым значениям, замените погнутые или поврежденные детали.
