13.2. Передний бампер

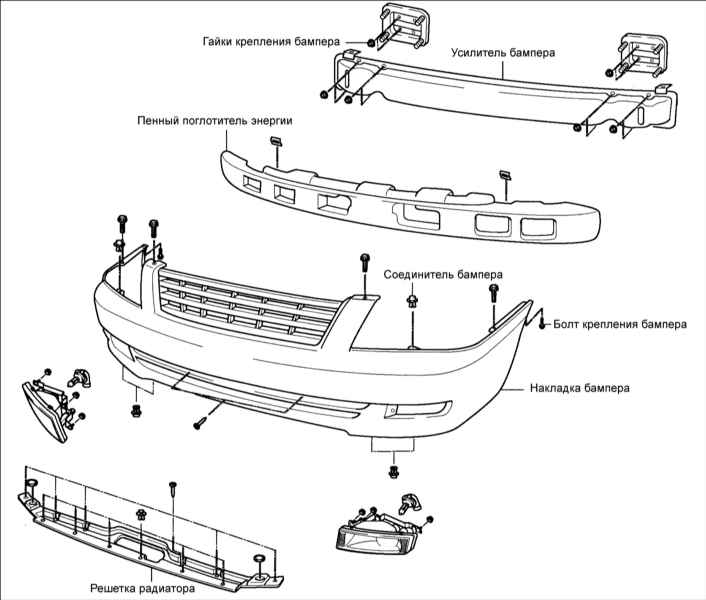

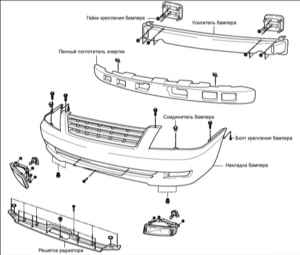

Передний и задний бамперы состоят из трех частей: накладки бампера, пенного поглотителя энергии и усилителя бампера.

Накладка изготовлена из полипропилена. Пенный поглотитель энергии изготовлен из пенополистирола.

Усилитель бампера изготовлен из прочных волокон и полипропилена. Пенный поглотитель энергии расположен между накладкой бампера и усилителем.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Визуально проверьте состояние накладки переднего бампера на отсутствие повреждений и проверьте надежность крепления бампера.
2. Проверьте передний бампер на отсутствие в нем посторонних предметов.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

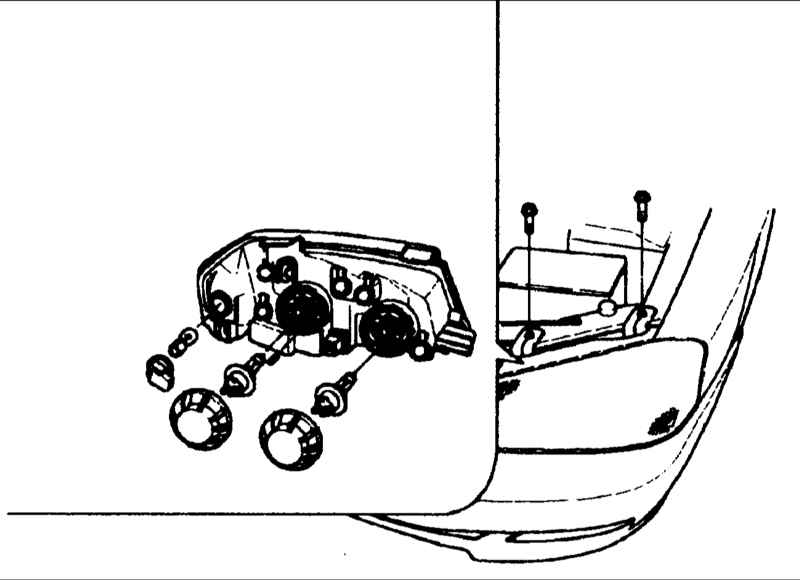

1. Снимите фары.

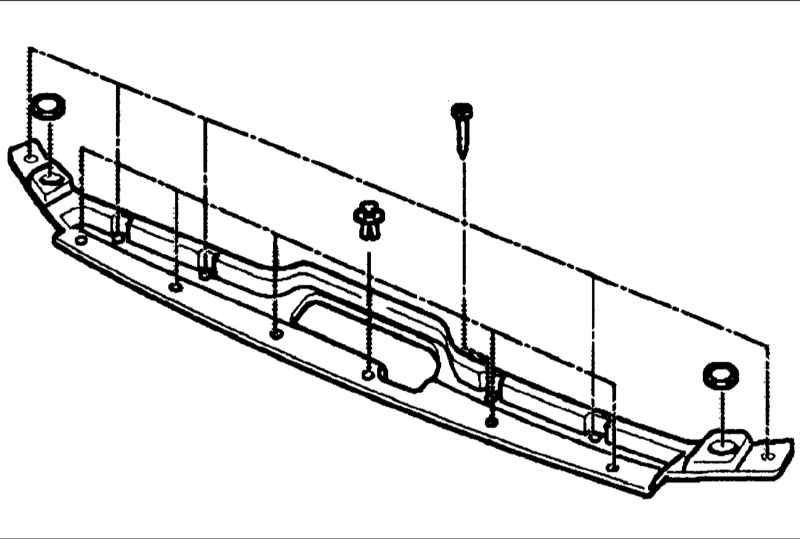

2. Снимите решетку радиатора.

3. Снимите накладку бампера.

Отсоедините провод от правой противотуманной фары.

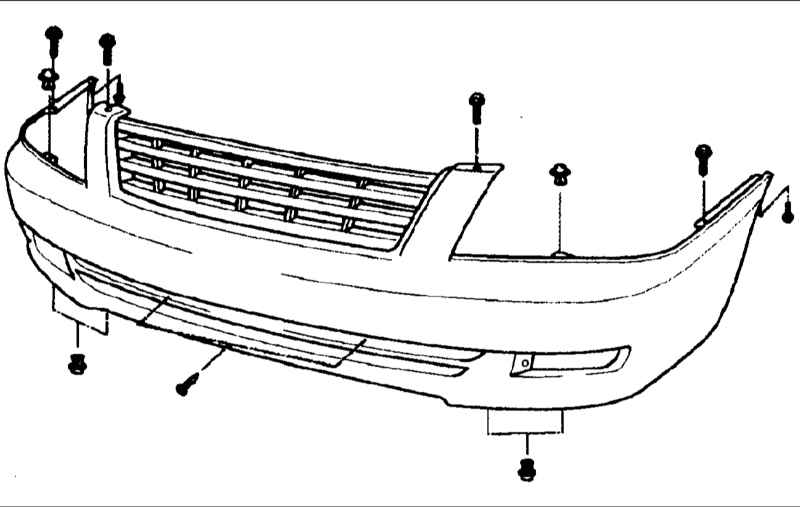

Снимите один соединитель и выверните два болта крепления правой верхней стороны бампера.
Повторите эти операции с левой стороны.

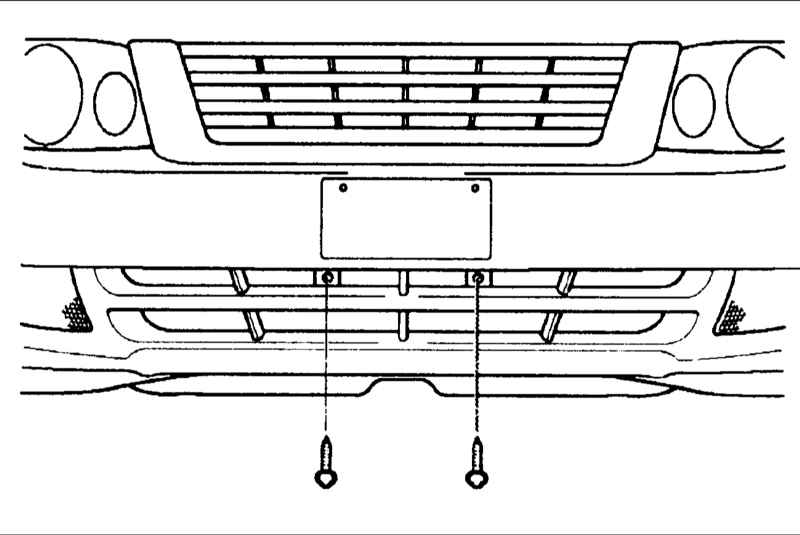

Выверните два винта с передней стороны накладки бампера.
Выверните один болт с левой стороны бампера.
Повторите эти операции с правой стороны.
Снимите четыре соединителя из-под крышки.

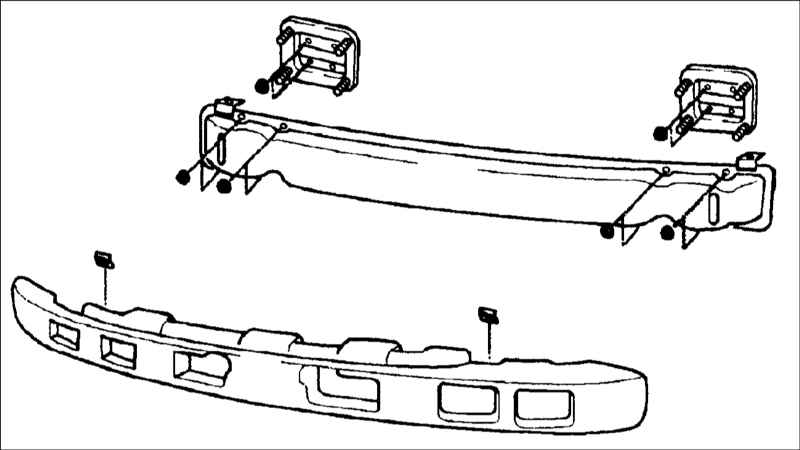

4. Снимите пенный поглотитель энергии и усилитель.

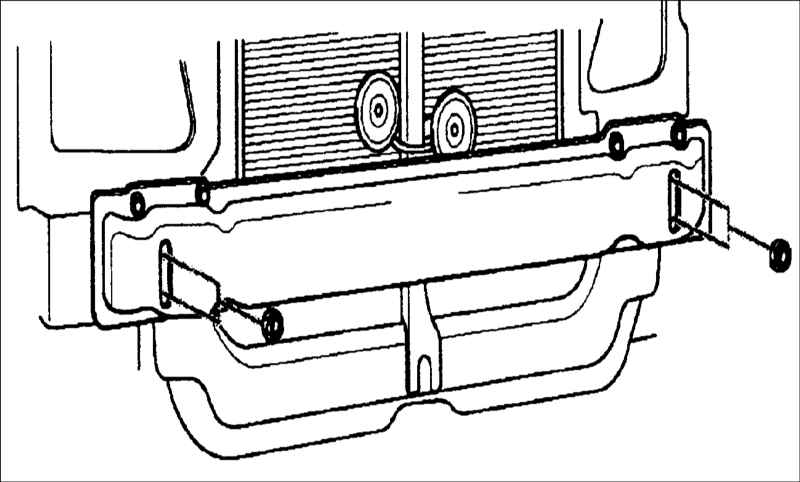

Выверните две гайки с левой задней стороны бампера.
Повторите эти операции с правой стороны.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите передний бампер в последовательности, обратной снятию.

Момент затяжки: 19–28 Н•м
