13.38. Воздуховоды

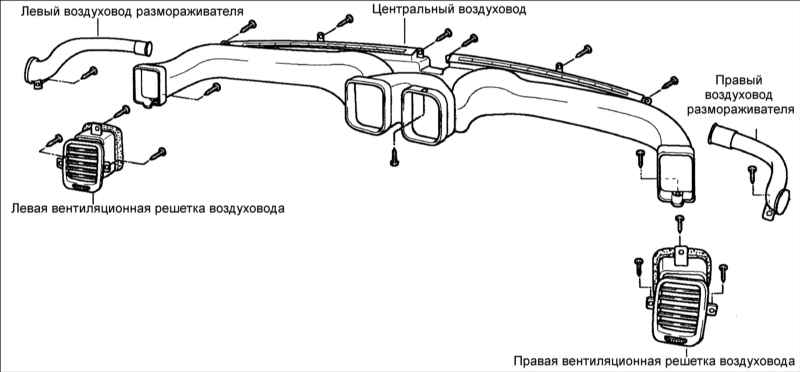

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните винты крепления воздуховода к панели приборов.
2. Снимите левый воздуховод размораживателя.
3. Снимите правый воздуховод размораживателя.
4. Снимите центральный воздуховод.
5. Снимите левую вентиляционную решетку воздуховода.
6. Снимите правую вентиляционную решетку воздуховода.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите правую вентиляционную решетку воздуховода.
2. Установите левую вентиляционную решетку воздуховода.
3. Установите центральный воздуховод.
4. Установите правый воздуховод размораживателя.
5. Установите левый воздуховод размораживателя.
6. Вверните винты крепления воздуховода к панели приборов.
