14.21. Втулка сцепления и шкив компрессора кондиционера

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

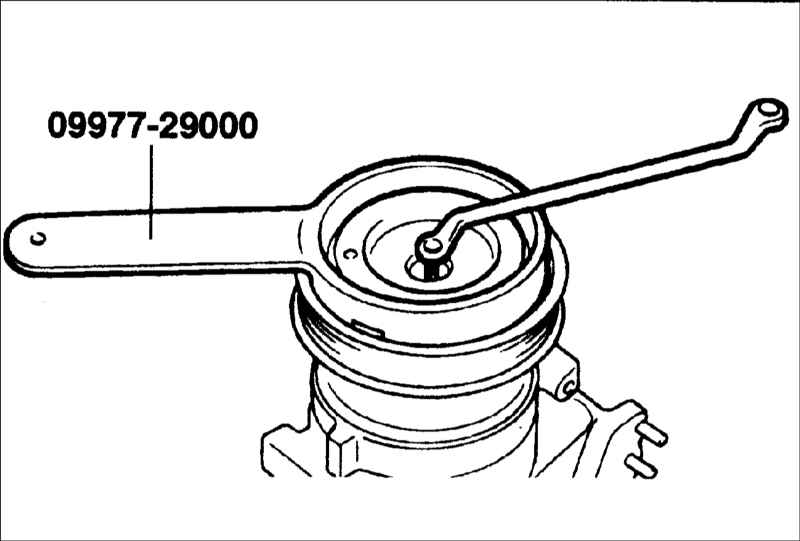

1. Выверните болт крепления втулки сцепления, при этом специальным ключом удерживайте втулку от проворачивания.

2. Снимите втулку сцепления и прокладки с вала компрессора. Если втулка не снимается, вверните болт на М8 в отверстие вала втулки и за болт снимите втулку.

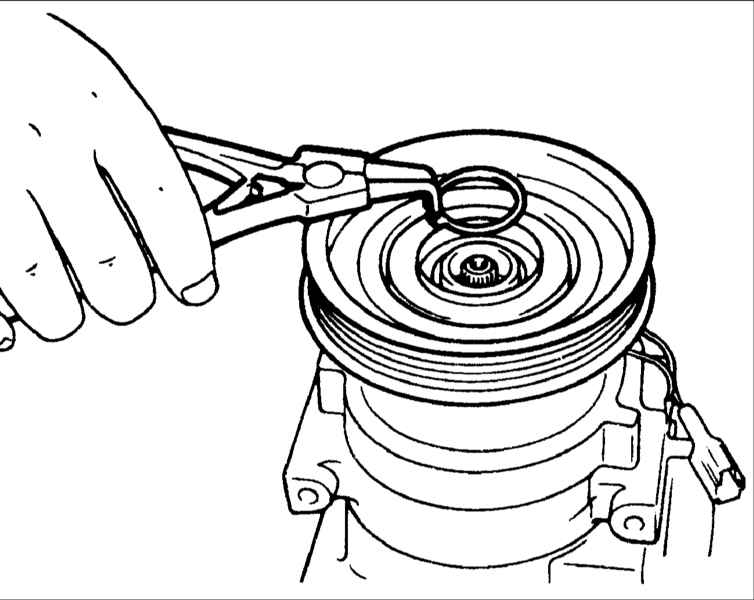

3. Снимите стопорное кольцо.

4. Снимите шкив и подшипника с вала компрессора.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка проводится в последовательности обратной снятию.

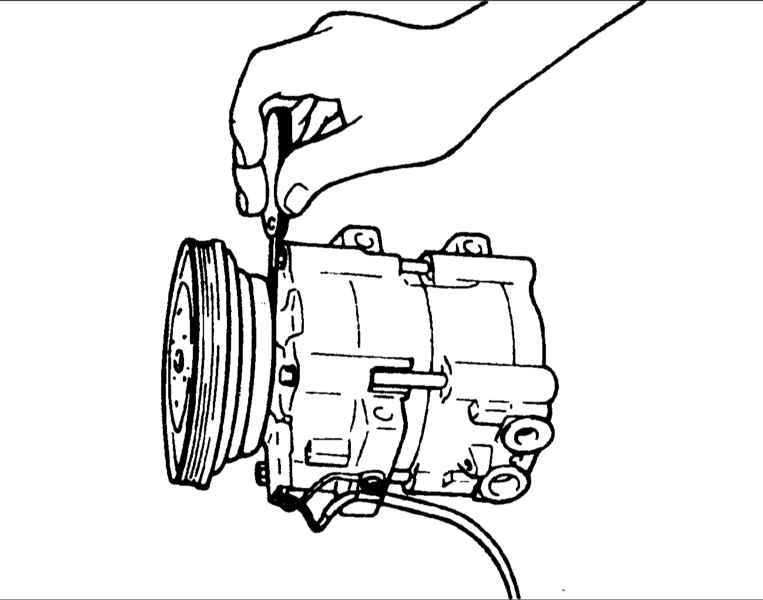

2. Щупом проверьте зазор сцепления компрессора кондиционера между втулкой сцепления и шкивом. Проверьте зазор в трех точках по периметру шкива.

Зазор : 0,35–0,65 мм

Если зазор отличается от требуемого, отрегулируйте его, установив прокладку соответствующей толщины.
