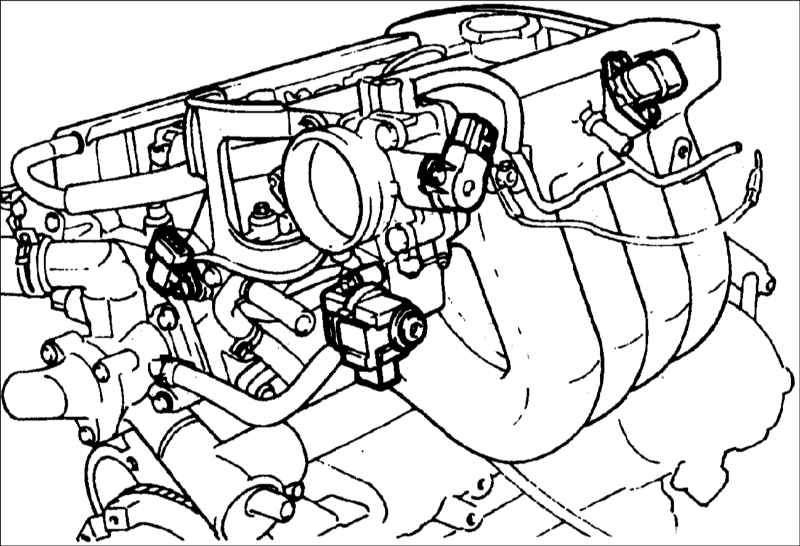

5.7. Датчик абсолютного давления во впускном коллекторе (MAF) с датчиком IAT

Датчик абсолютного давления во впускном коллекторе представляет собой чувствительный резистор. Он измеряет давление во впускном коллекторе, которое изменяется в зависимости от эксплуатационных режимов двигателя и преобразовывается в напряжение. Датчик также используется для измерения атмосферного давления при запуске двигателя и обеспечивает режимы работы двигателя на разных высотах над уровнем моря. На основании информации от датчика блок управления двигателем регулирует количество подаваемого в двигатель топлива, а также изменяет угол опережения зажигания.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоедините вольтметр между клеммами 1 и 4 разъема датчика. 2. Измерьте напряжение. Выходное напряжение при включенном зажигании и неработающем двигателе: 4–5 В Выходное напряжение на частоте холостого хода: 0,5–2,0 В 3. Если выходное напряжение датчика отличается от требуемого, замените датчик.
